型番

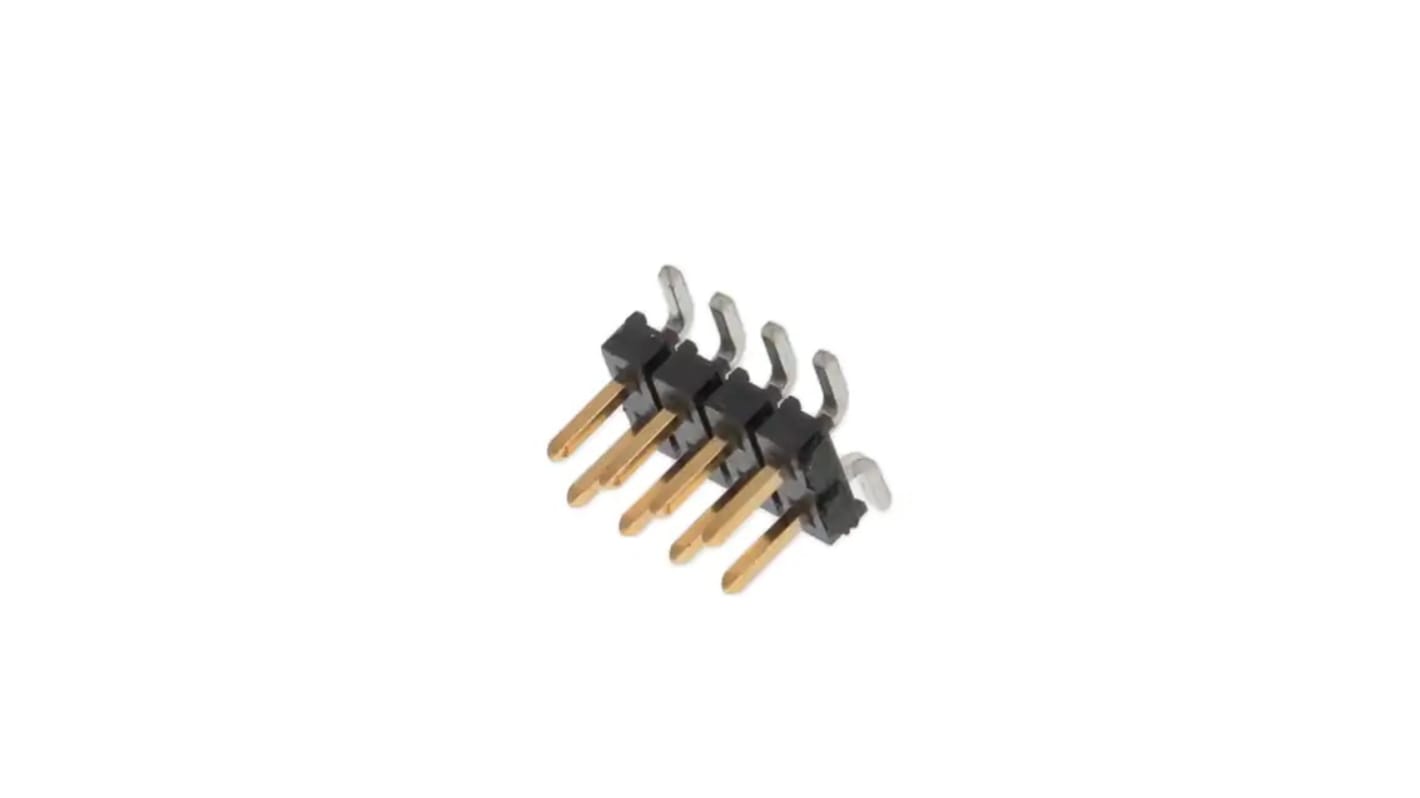

Samtec TMMシリーズ垂直ピンヘッダ 8極 2 mm 2列, 表面シュラウドなし

RS品番:: 227-1946
メーカー型番:: TMM-104-01-L-D-SM-P-TR
メーカー/ブランド名:: Samtec

Samtec TMMシリーズ垂直ピンヘッダ 8極 2 mm 2列, 表面シュラウドなし

基板用ヘッダ・コネクタの一覧へ

ボリュームディスカウント対象商品

1 リール(1リール425個入り) 小計：*

￥65,103.20

(税抜)

￥71,613.35

(税込)

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

本日発注の場合は 2026年1月14日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価	購入単位毎合計*
425 - 1700	￥153.184	￥65,103
2125 - 3825	￥150.089	￥63,788
4250 - 10200	￥147.099	￥62,517
10625 - 20825	￥144.162	￥61,269
21250 +	￥141.264	￥60,037

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:: 227-1946
メーカー型番:: TMM-104-01-L-D-SM-P-TR
メーカー/ブランド名:: Samtec

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Samtec
	プロダクトタイプ	ピンヘッダ
	シリーズ	TMM
	電流	3.2A
	ピッチ	2mm
	コンタクトの数	8
	材質	液晶ポリマー（LCP）
	行数	2
	方向	垂直
	シュラウド/アンシュラウド	シュラウドなし
	取付タイプ	表面
	コネクタシステム	基板対基板
	接触オペレーション	リン酸銅
	コンタクトポイント材質	金
	実装タイプ	はんだ
	動作温度 Min	-55°C
	列ピッチ	2mm
	動作温度 Max	125°C
	コンタクトジェンダーコンタクト長さ	オス
	規格 / 承認	No
	電圧	281 V

	すべて選択
	ブランド Samtec
	プロダクトタイプピンヘッダ
	シリーズ TMM
	電流 3.2A
	ピッチ 2mm
	コンタクトの数 8
	材質液晶ポリマー（LCP）
	行数 2
	方向垂直
	シュラウド/アンシュラウドシュラウドなし
	取付タイプ表面
	コネクタシステム基板対基板
	接触オペレーションリン酸銅
	コンタクトポイント材質金
	実装タイプはんだ
	動作温度 Min -55°C
	列ピッチ 2mm
	動作温度 Max 125°C
	コンタクトジェンダーコンタクト長さオス
	規格 / 承認 No
	電圧 281 V

Datasheet - TMM-104-01-L-D-SM-P-TR

ログインしてCADモデルをダウンロード

Samtec TMM シリーズ 2 mm 低プロファイル SMT ヘッダは、列 1 リードスタイルあたり 4 ピンです。接触面に 0.000254 mm の選択的な金めっきが施され、テールにつや消しスズが施されています。

2列

表面実装テール

プラスチック製ピックアンドプレースパッド

テープ及びリールのパッケージング
