型番

Samtec TSMシリーズ垂直ピンヘッダ 2極 2.54 mm 1列, 表面シュラウドなし

RS Stock No.:: 227-1984
Mfr. Part No.:: TSM-102-01-L-SH-K-TR
Brand:: Samtec

Samtec TSMシリーズ垂直ピンヘッダ 2極 2.54 mm 1列, 表面シュラウドなし

View all 基板用ヘッダ・コネクタ

Bulk discount available

Subtotal (1 pack of 10 units)*

￥1,151.00

(exc. VAT)

￥1,266.10

(inc. VAT)

￥3,000円を超える注文については、送料無料

在庫あり

720 は海外在庫あり

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

Units	Per unit	Per Pack*
10 - 20	￥115.10	￥1,151
30 - 290	￥104.70	￥1,047
300 - 390	￥94.70	￥947
400 - 490	￥84.30	￥843
500 +	￥73.90	￥739

*price indicative

RS Stock No.:: 227-1984
Mfr. Part No.:: TSM-102-01-L-SH-K-TR
Brand:: Samtec

Specifications

Technical Reference

Legislation and Compliance

Product Details

Find similar products by selecting one or more attributes.

Select all	Attribute	Value
	ブランド	Samtec
	プロダクトタイプ	ピンヘッダ
	シリーズ	TSM
	電流	5.4A
	ピッチ	2.54mm
	コンタクトの数	2
	材質	液晶ポリマー（LCP）
	行数	1
	方向	垂直
	シュラウド/アンシュラウド	シュラウドなし
	取付タイプ	表面
	コネクタシステム	基板対基板
	接触オペレーション	リン酸銅
	コンタクトポイント材質	金
	実装タイプ	はんだ
	列ピッチ	2.54mm
	動作温度 Min	-55°C
	コンタクトジェンダーコンタクト長さ	オス
	動作温度 Max	125°C
	規格 / 承認	No
	電圧	475 V

	Select all
	ブランド Samtec
	プロダクトタイプピンヘッダ
	シリーズ TSM
	電流 5.4A
	ピッチ 2.54mm
	コンタクトの数 2
	材質液晶ポリマー（LCP）
	行数 1
	方向垂直
	シュラウド/アンシュラウドシュラウドなし
	取付タイプ表面
	コネクタシステム基板対基板
	接触オペレーションリン酸銅
	コンタクトポイント材質金
	実装タイプはんだ
	列ピッチ 2.54mm
	動作温度 Min -55°C
	コンタクトジェンダーコンタクト長さオス
	動作温度 Max 125°C
	規格 / 承認 No
	電圧 475 V

Datasheet - TSM-102-01-L-SH-K-TR

Login to download CAD Models

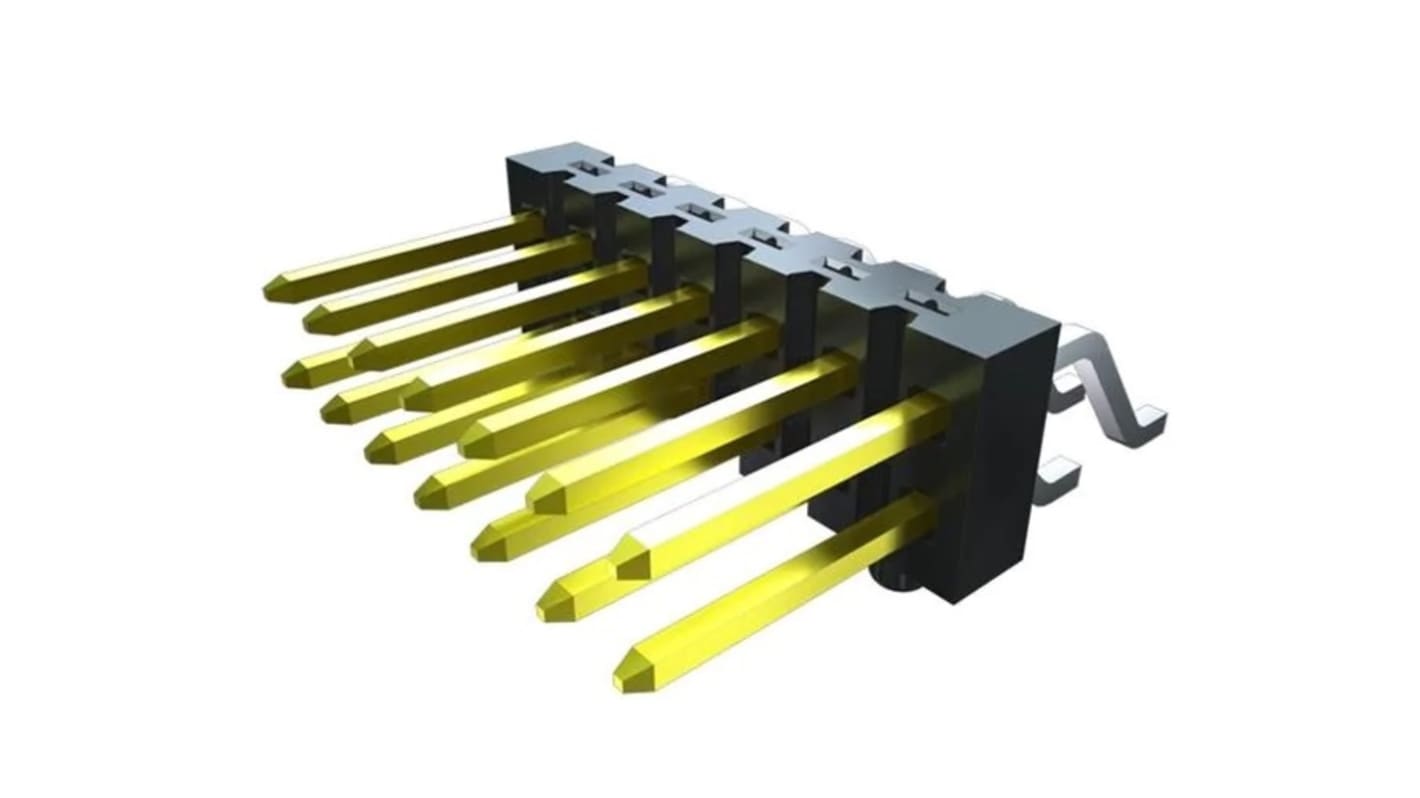

Samtec TSM シリーズ 2.54 mm SMT 角形ポストヘッダには、 1 列あたり 2 つのポジションと 1 リードスタイルがあります。接触面に 0.000254 mm の選択的な金めっきが施され、テールにつや消しスズが施されています。

1 列の水平列

ポリイミド製フィルムピックアンドプレースパッドです

テープ及びリールのパッケージング
