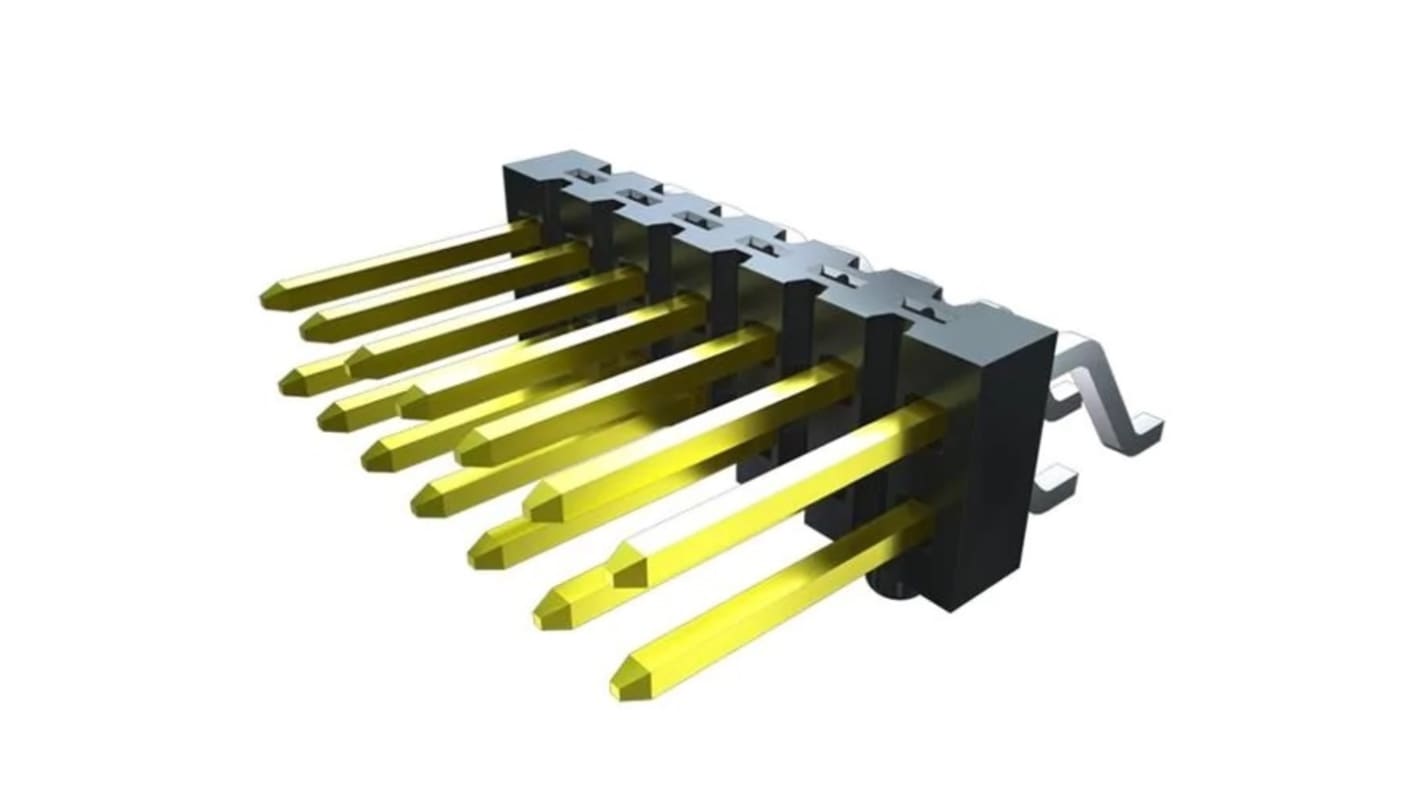

Samtec TSMシリーズ 垂直 ピンヘッダ 10極 2.54 mm 2列, 表面 シュラウドなし
- RS品番:
- 227-2010
- メーカー型番:
- TSM-105-01-SM-DV-P-TR
- メーカー/ブランド名:
- Samtec
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋5個入り) 小計：*
￥1,728.00
(税抜)
￥1,900.80
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年7月20日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 30 | ￥345.60 | ￥1,728 |
| 35 - 65 | ￥333.40 | ￥1,667 |
| 70 - 90 | ￥321.80 | ￥1,609 |
| 95 - 120 | ￥309.60 | ￥1,548 |
| 125 + | ￥298.00 | ￥1,490 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 227-2010
- メーカー型番:
- TSM-105-01-SM-DV-P-TR
- メーカー/ブランド名:
- Samtec
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Samtec | |
| プロダクトタイプ | ピンヘッダ | |
| シリーズ | TSM | |
| 電流 | 5.4A | |
| ピッチ | 2.54mm | |
| 極数 | 10 | |
| 材質 | 液晶ポリマー（LCP） | |
| 行数 | 2 | |
| 方向 | 垂直 | |
| シュラウド/アンシュラウド | シュラウドなし | |
| コネクタシステム | 基板対基板 | |
| 取付タイプ | 表面 | |
| 接触オペレーション | リン酸銅 | |
| コンタクトポイント材質 | 金 | |
| 列ピッチ | 2.54mm | |
| 動作温度 Min | -55°C | |
| 実装タイプ | はんだ | |
| 動作温度 Max | 125°C | |
| テールピン長 | 1.27mm | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 規格 / 承認 | RoHS | |
| 対応ピン長 | 5.84mm | |
| 電圧 | 475V | |
| すべて選択 | ||
|---|---|---|
ブランド Samtec | ||
プロダクトタイプ ピンヘッダ | ||
シリーズ TSM | ||
電流 5.4A | ||
ピッチ 2.54mm | ||
極数 10 | ||
材質 液晶ポリマー（LCP） | ||
行数 2 | ||
方向 垂直 | ||
シュラウド/アンシュラウド シュラウドなし | ||
コネクタシステム 基板対基板 | ||
取付タイプ 表面 | ||
接触オペレーション リン酸銅 | ||
コンタクトポイント材質 金 | ||
列ピッチ 2.54mm | ||
動作温度 Min -55°C | ||
実装タイプ はんだ | ||
動作温度 Max 125°C | ||
テールピン長 1.27mm | ||
コンタクトジェンダーコンタクト長さ オス | ||
規格 / 承認 RoHS | ||
対応ピン長 5.84mm | ||
電圧 475V | ||
Samtec TSM シリーズ 2.54 mm SMT 角形ポストヘッダには、 1 列あたり 2 つのポジションと 1 リードスタイルがあります。コンタクト部分は 30 Au / 50 Ni を備え、テールにつや消しスズが施されています。
2 列縦型
パッドをピックアンドプレースします
テープ及びリールのパッケージング
