型番

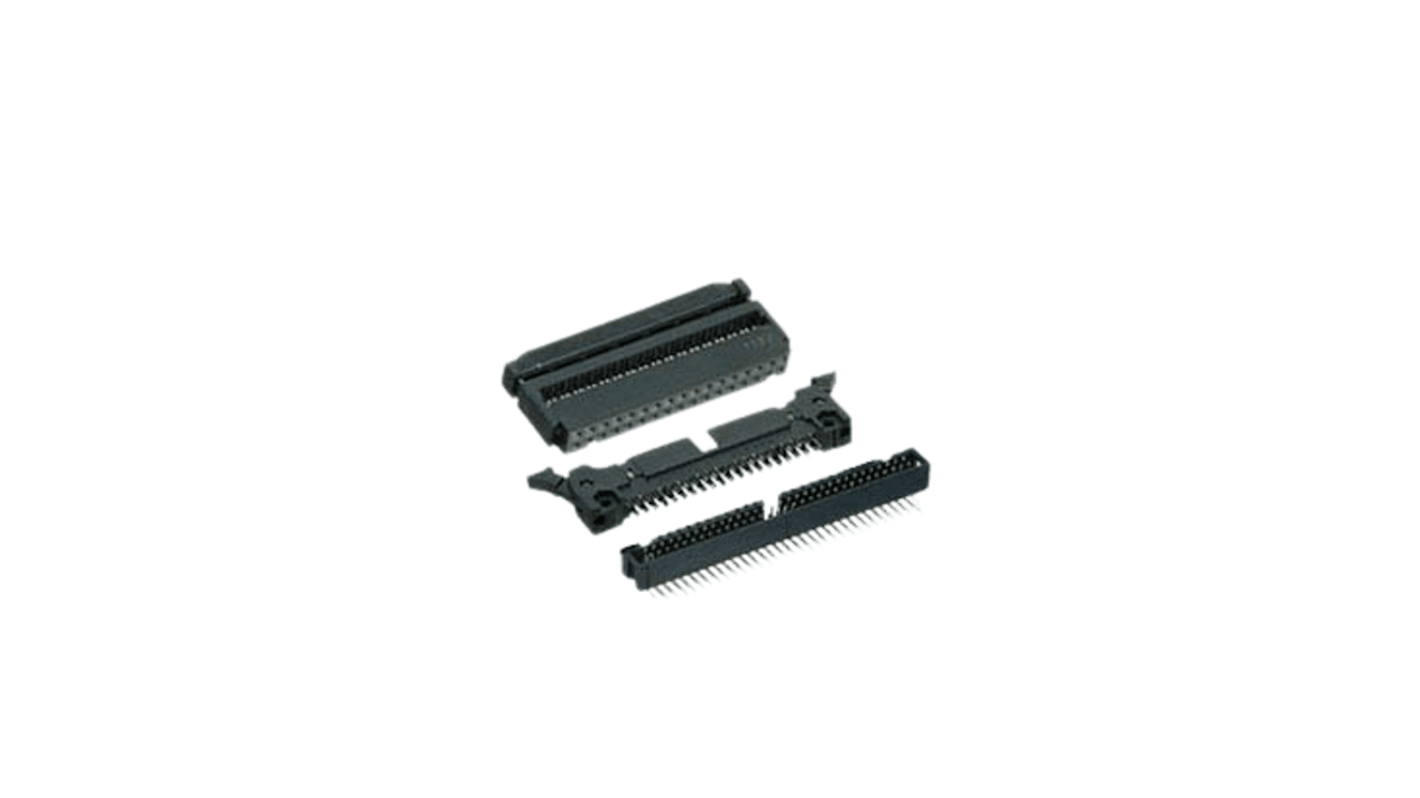

山一電機 FAシリーズライトアングル基板ヘッダ 20極 2.54 mm 2列, 表面シュラウドなし

RS品番:: 238-0360
メーカー型番:: FAP-2001-1202-0BF
メーカー/ブランド名:: 山一電機

山一電機 FAシリーズライトアングル基板ヘッダ 20極 2.54 mm 2列, 表面シュラウドなし

基板用ヘッダ・コネクタの一覧へ

ボリュームディスカウント対象商品

1個小計：*

￥800.00

(税抜)

￥880.00

(税込)

￥3,000円を超える注文については、送料無料

一時的に在庫切れ

本日発注の場合は 2026年3月20日に入荷予定

「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個	単価
1 - 9	￥800
10 - 19	￥730
20 - 49	￥690
50 - 99	￥650
100 +	￥610

* 表示は参考価格です。ご購入数量によって価格は変動します。

RS品番:: 238-0360
メーカー型番:: FAP-2001-1202-0BF
メーカー/ブランド名:: 山一電機

仕様

データシート

その他

詳細情報

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	山一電機
	シリーズ	FA
	プロダクトタイプ	基板ヘッダ
	ピッチ	2.54mm
	電流	1A
	コンタクトの数	20
	材質	サーモプラスチック
	行数	2
	方向	ライトアングル
	シュラウド/アンシュラウド	シュラウドなし
	コネクタシステム	電線対基板
	取付タイプ	表面
	接触オペレーション	銅
	コンタクトポイント材質	錫
	列ピッチ	3mm
	実装タイプ	はんだ
	動作温度 Min	-20°C
	動作温度 Max	105°C
	コンタクトジェンダーコンタクト長さ	オス
	規格 / 承認	RoHS, UL
	対応ピン長	2mm

	すべて選択
	ブランド山一電機
	シリーズ FA
	プロダクトタイプ基板ヘッダ
	ピッチ 2.54mm
	電流 1A
	コンタクトの数 20
	材質サーモプラスチック
	行数 2
	方向ライトアングル
	シュラウド/アンシュラウドシュラウドなし
	コネクタシステム電線対基板
	取付タイプ表面
	接触オペレーション銅
	コンタクトポイント材質錫
	列ピッチ 3mm
	実装タイプはんだ
	動作温度 Min -20°C
	動作温度 Max 105°C
	コンタクトジェンダーコンタクト長さオス
	規格 / 承認 RoHS, UL
	対応ピン長 2mm

Datasheet - FAP-2001-1202-0BF

COO（原産国）:: PH

MIL規格に準拠した2.54mmピッチの Yamaichi PCBヘッダーは、ラッチヘッダープラグを使用し、ショートラッチとミドルラッチが用意されています。

絶縁抵抗：最小1000 MΩ

接触抵抗：最大30 mΩ

動作温度： -20～105°C

耐電圧（プラグ）： AC 1000 V rms/m
