Wurth Elektronik WR-BHDシリーズ ライトアングル 基板ヘッダ 20極 1.27 mm 2列, 表面 シュラウド
- RS品番:
- 261-3082
- メーカー型番:
- 62702021721
- メーカー/ブランド名:
- Wurth Elektronik
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本32個入り) 小計：*
￥13,358.016
(税抜)
￥14,693.824
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 32 は 2026年6月01日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 32 - 128 | ￥417.438 | ￥13,358 |
| 160 - 288 | ￥413.281 | ￥13,225 |
| 320 - 768 | ￥405.00 | ￥12,960 |
| 800 - 1568 | ￥396.688 | ￥12,694 |
| 1600 + | ￥389.219 | ￥12,455 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 261-3082
- メーカー型番:
- 62702021721
- メーカー/ブランド名:
- Wurth Elektronik
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Wurth Elektronik | |
| プロダクトタイプ | 基板ヘッダ | |
| シリーズ | WR-BHD | |
| ピッチ | 1.27mm | |
| 電流 | 1A | |
| 極数 | 20 | |
| 材質 | ナイロン | |
| 行数 | 2 | |
| 方向 | ライトアングル | |
| シュラウド/アンシュラウド | シュラウド | |
| コネクタシステム | 電線対基板 | |
| 取付タイプ | 表面 | |
| 接触オペレーション | 真鍮 | |
| コンタクトポイント材質 | ニッケルめっき上に金めっき | |
| 動作温度 Min | -40°C | |
| 列ピッチ | 1.27mm | |
| 実装タイプ | 表面実装 | |
| テールピン長 | 17.45mm | |
| 動作温度 Max | 105°C | |
| コンタクトジェンダーコンタクト長さ | オス | |
| 規格 / 承認 | 2011/65/EU, 2015/863, (EC)1907/2006, UL E323964 | |
| 電圧 | 50V | |
| すべて選択 | ||
|---|---|---|
ブランド Wurth Elektronik | ||
プロダクトタイプ 基板ヘッダ | ||
シリーズ WR-BHD | ||
ピッチ 1.27mm | ||
電流 1A | ||
極数 20 | ||
材質 ナイロン | ||
行数 2 | ||
方向 ライトアングル | ||
シュラウド/アンシュラウド シュラウド | ||
コネクタシステム 電線対基板 | ||
取付タイプ 表面 | ||
接触オペレーション 真鍮 | ||
コンタクトポイント材質 ニッケルめっき上に金めっき | ||
動作温度 Min -40°C | ||
列ピッチ 1.27mm | ||
実装タイプ 表面実装 | ||
テールピン長 17.45mm | ||
動作温度 Max 105°C | ||
コンタクトジェンダーコンタクト長さ オス | ||
規格 / 承認 2011/65/EU, 2015/863, (EC)1907/2006, UL E323964 | ||
電圧 50V | ||
- COO（原産国）:
- TW

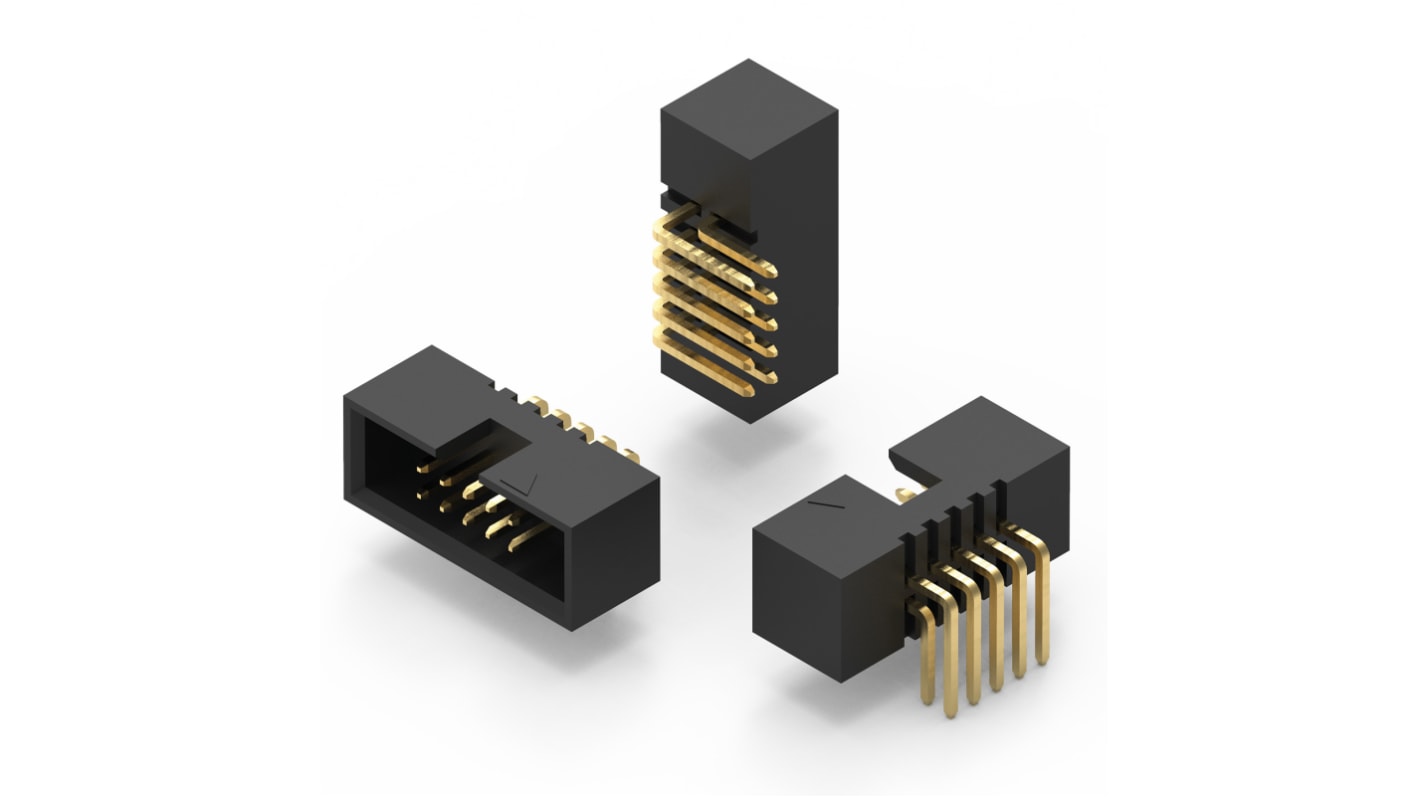

Wurth Elektroniksオスアングルボックスヘッダは、動作温度範囲-40 → +105 °Cの電線対基板システムや基板で使用される電気機械式コンポーネントです。また、このボックスヘッダは、黒色のナイロン9T絶縁材を使用したニッケルコンタクトに金めっきが施されています。
スルーホール取り付け
コンタクト材質: 黄銅
