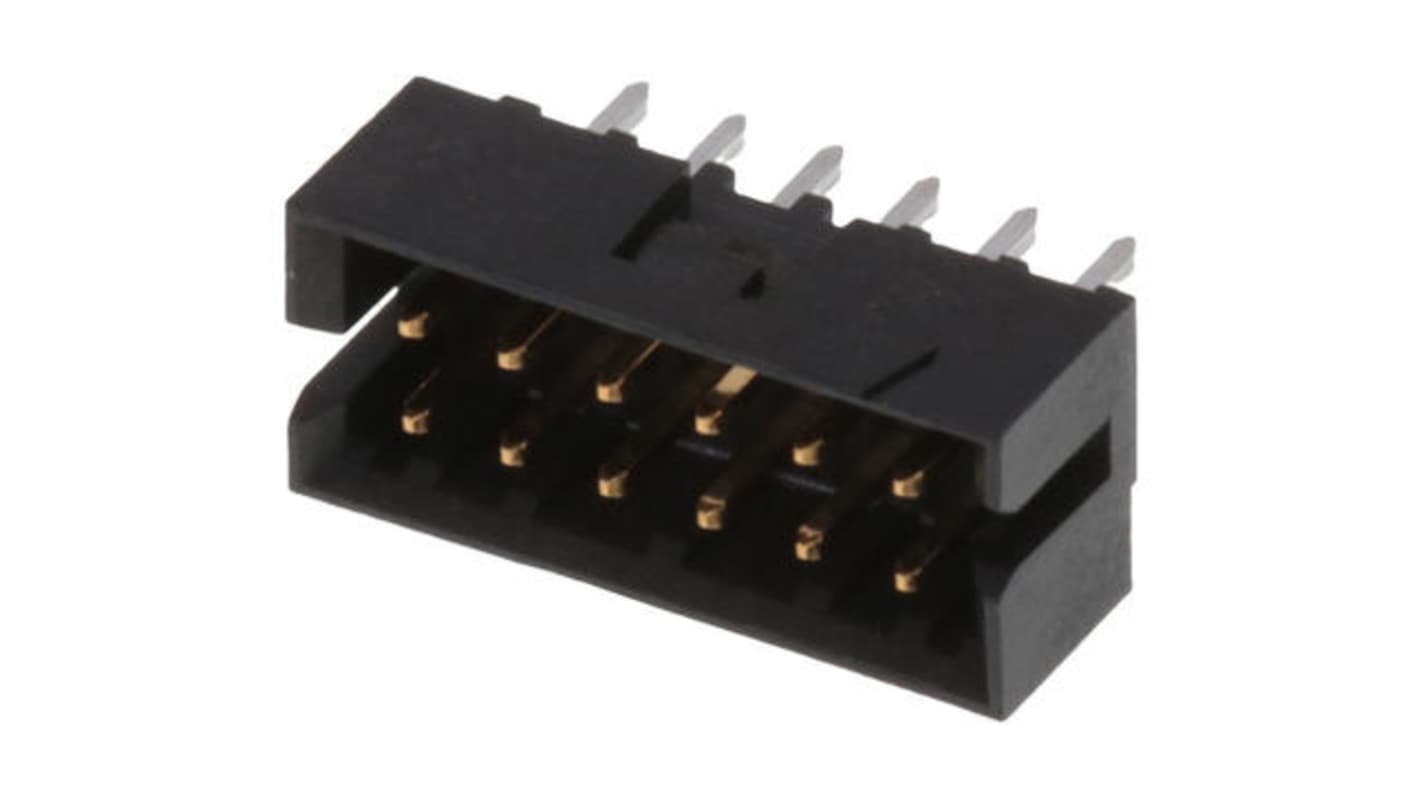

Molex 垂直 基板接続用ピンヘッダ 12極 2.0mm 2列, スルーホール実装

87831 / 87833シリーズの2列Milli-Grid高密度基板接続用ヘッダは、2.00 x 2.00 mmのグリッドパターンを採用し、柔軟な設計が可能です。この2.00 mm Milli-Gridヘッダは、シュラウド付きの設計によりコンタクトを損傷から保護します。このMilli-Gridヘッダのセンター極性キーは、かん合レセプタクルのセンター極性キーとかみ合い、誤かん合を防止します。センターまたはサイドのロックウィンドウにより、レセプタクルへの確実な嵌合が可能です。シングル又はデュアルサイドスロット、基板にしっかり固定するためのキンク処理はんだテール、自動挿入プロセスに対応する位置決めペグなどがあります。このMilli-Gridシュラウド付き基板接続用ヘッダは、垂直又はライトアングル実装が可能で、コンタクトめっきの種類も選択可能です。

• 高密度2.00 x 2.00 mm グリッド設計
• コンタクト保護用のシュラウド付き設計
• センター極性スロットにより誤篏合を防止
• 確実な嵌合のためのセンターまたはサイドロックウィンドウ
• シングル又はデュアルサイドスロット
• 基板を確実に固定するためのキンク加工を施したはんだテール
• 自動挿入プロセスに対応する基板位置決めピン

このMilli-Gridコネクタは、さまざまな電線対基板回路用途に適しています。主な用途には、プリンタ、ファックス、コピー機、サーバー、ルータ、スイッチ、車載用オーディオ / GPS 、セキュリティシステム、アラーム、セットトップボックス、デジタルメディアプレーヤなどがあります

このPCBヘッダーコネクターは、信頼性の高い電線対基板アプリケーション用に設計されたMilli-Gridシリーズの一部です。2.0mmピッチと垂直配置を特徴とするこのシュラウド付きスルーホールヘッダーは、最大12個のコンタクトを収容できます。このコネクターは、電子回路の効率的な接続を保証し、様々な設定に最適です。

• シュラウド設計により、ミスアライメントに対する保護を強化
• 耐久性の高い真鍮製コンタクトにより、信頼性の高い電気性能を実現
• 金メッキによる優れた耐食性
• スルーホール実装でPCB統合を簡素化
• 2.0Aの定格電流に対応し、多用途に使用可能
• ロックウィンドウ機能で接続を効果的に固定

• 産業用オートメーション機器の安全配線に使用
• オートメーション制御システムと互換性があり、効率的な信号伝達が可能
• 家電製品の部品接続に採用
• 堅牢で安全な接続を必要とする電子機器に最適

最大定格電流は2Aで、125Vまで対応し、ほとんどの回路用途で信頼性を確保します。

このコネクターは最大100回の嵌合サイクルをサポートし、様々なアプリケーションでの繰り返しの使用に十分な耐久性を提供します。

コネクターは真鍮製コンタクトを採用し、信頼性の高い電気的接続を保証します。

主に一般的な電子機器用に設計されているが、自動車用途への適合性についてはメーカーに確認することが望ましい。

このヘッダーは、推奨PCB厚1.60mm用に設計されており、最適な実装と安定性を実現します。

Molex 2.0 mm Milli-Grid相互接続システム

Milli-Gridコネクタシステムは、2 x 2 mmのグリッドパターンに基づく高密度コネクタシステムです。基板対基板及びケーブル対基板の接続で柔軟な設計が可能になります。Milli-Gridファミリのコネクタは、シュラウド付き / シュラウドなしヘッダ、1列 / 2 列レセプタクル、コネクタハウジング、及び圧着端子から構成されています。
