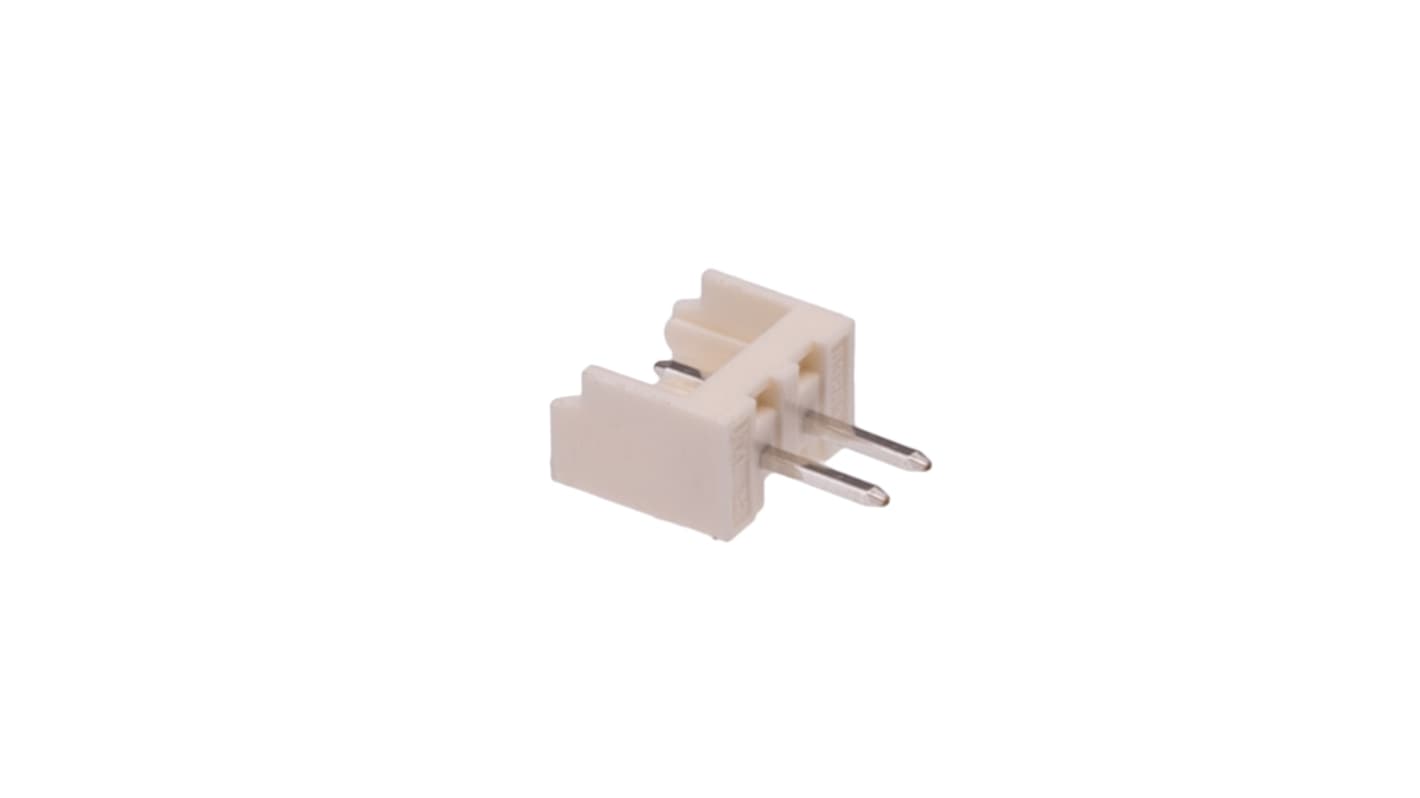

Molex Micro-Latchシリーズ 垂直 基板ヘッダ 2極 2 mm 1列, スルーホール シュラウド

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥223.00

(税抜)

￥245.30

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 5 は国内在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
5 - 120￥44.60￥223
125 - 1245￥40.20￥201
1250 - 2495￥38.20￥191
2500 - 4995￥33.40￥167
5000 +￥26.80￥134

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
688-3274
メーカー型番:
53253-0270
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

シリーズ

Micro-Latch

プロダクトタイプ

基板ヘッダ

ピッチ

2mm

電流

2A

コンタクトの数

2

材質

ナイロン

行数

1

方向

垂直

シュラウド/アンシュラウド

シュラウド

コネクタシステム

電線対基板

取付タイプ

スルーホール

コンタクトポイント材質

錫

接触オペレーション

真鍮

列ピッチ

2mm

実装タイプ

はんだ

動作温度 Min

-40°C

コンタクトジェンダーコンタクト長さ

オス

動作温度 Max

105°C

規格 / 承認

No

電圧

125 V

モレックスマイクロラッチシリーズPCBヘッダー、定格電流2A、2mmピッチ - 53253-0270


このPCBヘッダーは、特に電線対基板アプリケーション用に設計されたマイクロラッチコネクターシステムの重要なコンポーネントです。その垂直方向と2.0mmピッチは、オートメーションや電子システム内のさまざまな電気アセンブリでの効率的な接続を可能にします。シュラウド設計により接続信頼性が向上し、確実なピンアライメントが必要なアプリケーションに適しています。

特徴と利点


• 耐久性に優れた錫メッキ真鍮製接点

• 動作温度範囲：-40℃～+105

• 2回路のコンパクトサイズでスペースを有効活用

用途


• ワイヤ・ツー・ボード構成での信号伝送用に設計

• シュラウドヘッダーを組み込んだPCB設計に最適

• 自動化システムの電子機器に最適

最大定格電圧は？


最大定格電圧は125Vで、さまざまな用途で規定の範囲内での安全な動作を保証します。

交配サイクルは何回になるでしょうか？


このヘッダーの耐久性は30回までで、長期間にわたって性能を維持することができる。

異なる厚さのプリント基板に使用できますか？


最適なパフォーマンスと確実な保持のためには、PCB厚を1.60mmにすることを推奨する。

表面実装技術との互換性はありますか？


本製品はスルーホール接続専用であり、表面実装技術には対応していません。

コンタクトの構造にはどのような素材が使われていますか？


コンタクトは真鍮製で、錫メッキが施されており、導電性と耐食性に優れている。
