- RS品番:
- 718-8927
- メーカー型番:
- 1761606-9
- メーカー/ブランド名:
- TE Connectivity
一時的な在庫切れ - 2024/05/07に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は 個
¥1,249.00
(税抜)
¥1,373.90
(税込)
個 | 単価 |
1 - 2 | ¥1,249.00 |
3 - 5 | ¥1,213.00 |
6 - 7 | ¥1,131.00 |
8 - 9 | ¥1,084.00 |
10 + | ¥1,047.00 |
- RS品番:
- 718-8927
- メーカー型番:
- 1761606-9
- メーカー/ブランド名:
- TE Connectivity
その他
詳細情報

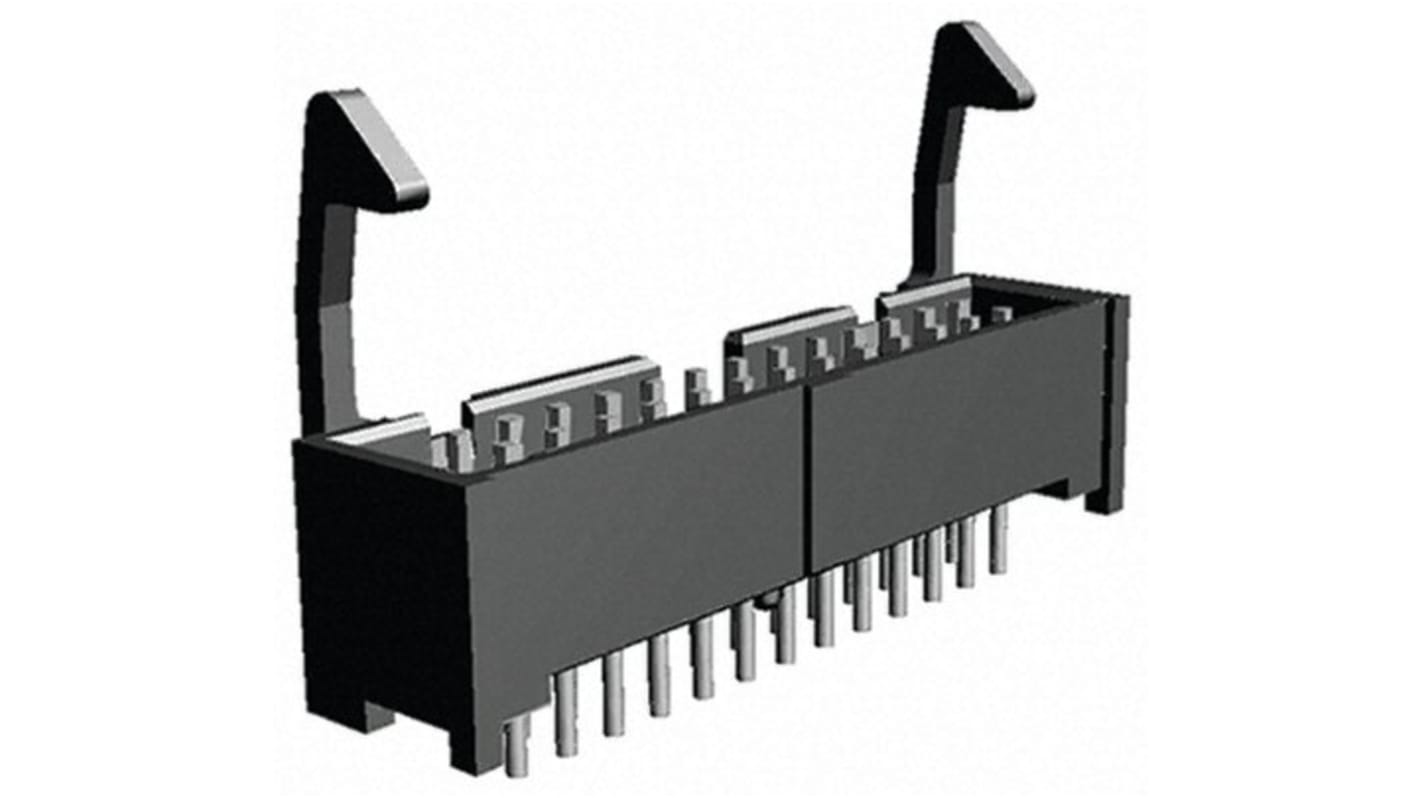

TE Connectivity AMP-LATCHリボンケーブルヘッダ(軍用 / センター極性あり)
AMP-LATCHリボンケーブル基板ヘッダコネクタは、ピッチが2.54 x 2.54 mmで、低プロファイルの設計になっています。このAMP-LATCHリボンケーブルヘッダは、軍用 / センター極性となっており、イジェクタラッチを備えています。イジェクタラッチにより、かん合するIDCリボンケーブルレセプタクルコネクタに確実に接続したり、コネクタから簡単に取り外したりすることができます。このAMP-LATCH基板リボンケーブルヘッダコネクタのラッチには、ロングタイプとショートタイプがあります。
品番X-1761606-X及びX-1761607-Xはロングラッチを装備
品番X-1761608-X及びX-1761609-Xはショートラッチを装備
ロングラッチのコネクタは、ストレインリリーフなしでレセプタクルコネクタとかん合します。ショートラッチのコネクタは、ストレインリリーフでレセプタクルコネクタとかん合します。
品番X-1761606-X及びX-1761607-Xはロングラッチを装備
品番X-1761608-X及びX-1761609-Xはショートラッチを装備
ロングラッチのコネクタは、ストレインリリーフなしでレセプタクルコネクタとかん合します。ショートラッチのコネクタは、ストレインリリーフでレセプタクルコネクタとかん合します。
特長と利点
• 低プロファイル設計
• 軍用 / センター極性
• イジェクタラッチで確実なかん合接続と簡単な取り外しが可能
• ロング / ショートイジェクタラッチオプション
• 軍用 / センター極性
• イジェクタラッチで確実なかん合接続と簡単な取り外しが可能
• ロング / ショートイジェクタラッチオプション
用途
このAMP-LATCH基板ヘッダは、幅広い用途に適しています。主な用途: PC、事務機器、医療機器、ストレージ、ネットワーク、産業用制御装置、電気製品、電気的テストなど
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
シリーズ | AMP-LATCH |
ピッチ | 2.54mm |
極数 | 26 |
行数 | 2 |
接続方向 | ストレート |
シュラウド/アンシュラウド | シュラウド |
コネクタシステム | 電線対基板 |
実装タイプ | スルーホール実装 |
結線方法 | はんだ |
表面処理:コンタクト | 金 |
コンタクト材質 | リン青銅 |
定格電流 | 1.0A |
定格電圧 | 250.0 V |
