- RS品番:
- 719-5161
- メーカー型番:
- 1-1123723-9
- メーカー/ブランド名:
- TE Connectivity
- RS品番:
- 719-5161
- メーカー型番:
- 1-1123723-9
- メーカー/ブランド名:
- TE Connectivity
その他
- COO(原産国):
- KR
詳細情報

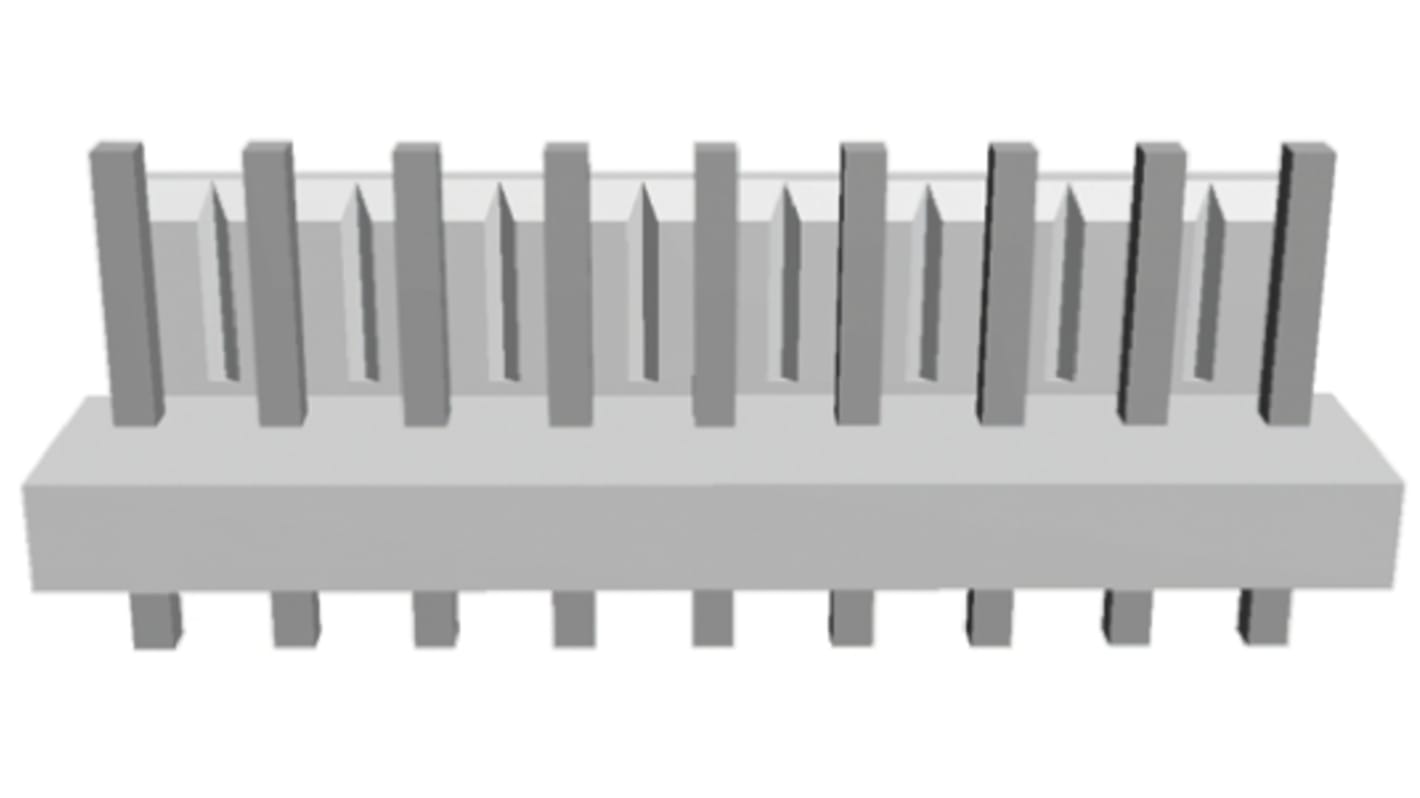

TE Connectivity 3.96 mm EP (エコノミーパワー)基板ヘッダ
3.96 mmセンターライン付きEP (エコノミーパワー)基板ヘッダです。このEP基板ヘッダコネクタは、エンドツーエンドのスタッキングが可能で、ポジティブラッチ機構を備え、かん合レセプタクルコネクタに対する確実な接続を実現します。接続の完了時に、クリック音で確認できます。この3.96 mm EPヘッダバージョンでは、正確な位置決めと基板への確実な保持を可能にする基板保持ペグが用意されています。
特長と利点
• エンドツーエンドのスタッキング可能
• クリック音で確認できるポジティブラッチ機構
• 基板保持ペグ付きのバージョンを用意
• クリック音で確認できるポジティブラッチ機構
• 基板保持ペグ付きのバージョンを用意
用途
このEPシリーズ基板コネクタは幅広い用途に適合。主な用途は家庭用機器、産業機械、照明、HVAC、商用機器、建築設備、自動販売機など
TE Connectivity 3.96 mm EP (Economy Power)相互接続システム
EP (Economy Power)ワイヤ対基板電源コネクタは、大電流容量が必要とされる電源回路用途向けにコンタクトが3.96 mm間隔になっています。EPコネクタシステムは、定格電圧250 V ac、定格電流最大7.5 Aで、レセプタクルと基板ヘッダから構成されます。
仕様
特性 | |
---|---|
シリーズ | Economy Power |
ピッチ | 3.96mm |
極数 | 9 |
行数 | 1 |
接続方向 | ストレート |
シュラウド/アンシュラウド | アンシュラウド |
実装タイプ | スルーホール実装 |
コネクタシステム | 電線対基板 |
結線方法 | はんだ |
表面処理:コンタクト | 錫 |
コンタクト材質 | 真鍮 |
定格電流 | 8.0A |
定格電圧 | 250.0 V |
