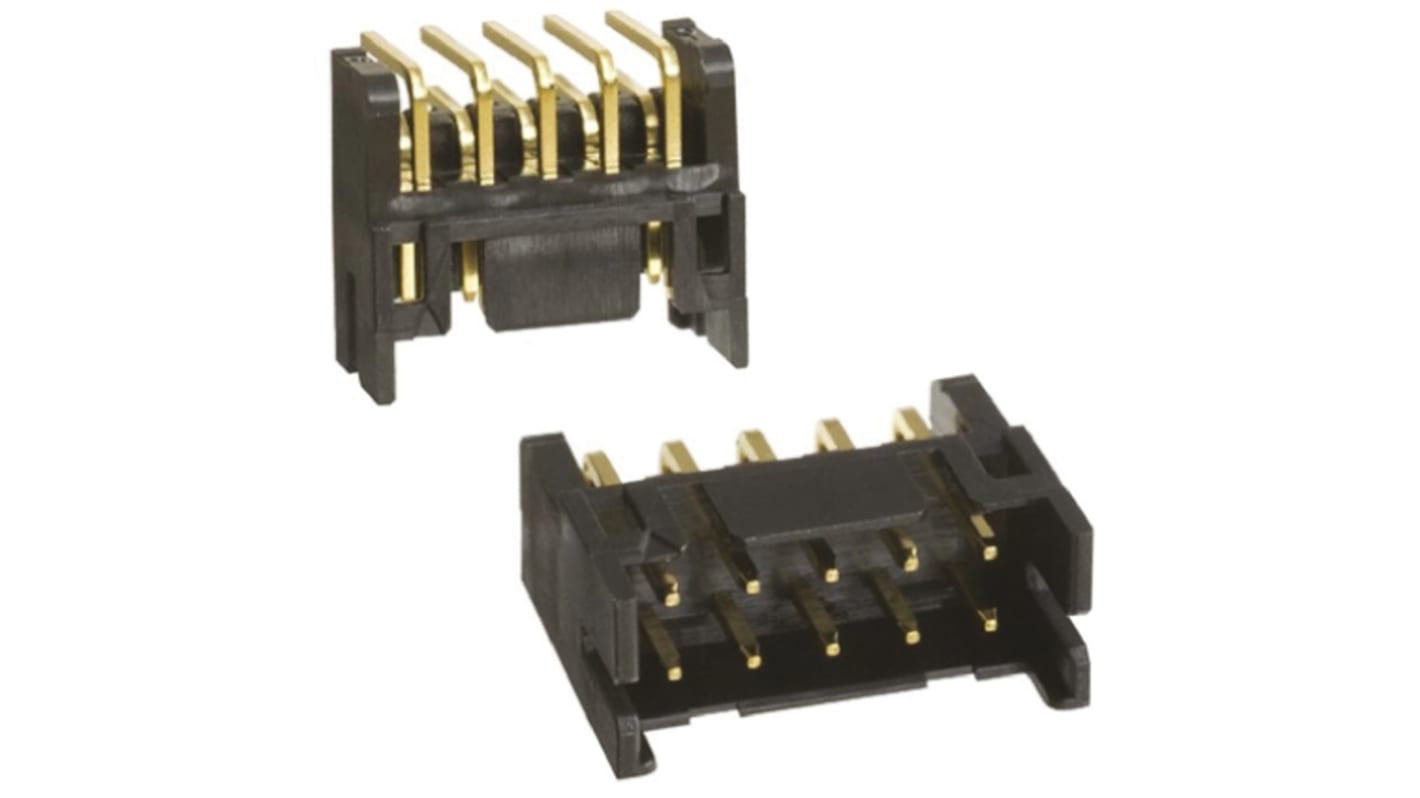

ヒロセ電機 基板接続用ピンヘッダ 10極 2.0mm 2列 DF11-10DP-2DS(52)

DF11シリーズ2.00 mm基板ヘッダコネクタは、コンパクトな2列設計で奥行きが5 mmを切っています。 省スペース設計により、1列コネクタと同じスペースで2列のコンタクトを使用できます。 DF11シリーズ基板ヘッダは、丈夫な4面シュラウド付き設計で、かん合時の誤挿入とねじれを防止するガイドリブを備えています。 ロック機構によりヘッダはしっかりとコネクタハウジングにかん合され、表面実装版の取り付け金具は、基板上での保持力を高め、はんだ剥がれを防止します。 DF11シリーズ2.00 mm基板ヘッダは、スルーホール版と表面実装版があり、ワイヤ対基板用途の場合はDF11シリーズコネクタハウジングと、基板対基板用途の場合はDF11基板ソケットとかん合します。

• コンパクトな省スペース設計
• 奥行きが5 mmしかないので、1列コネクタと同じスペースで2列コンタクト構成を使用可能
• 誤かん合を防止するガイドリブ
• ロック機構で確実なかん合接続
• しっかりと基板を保持するかん合金具
• 電線対基板と基板対基板の両方の用途に適合

DF11シリーズ2.00 mm基板ヘッダコネクタは、省スペースと複数の信号の両方が要求される用途や携帯デバイスに最適です。主な用途は、デジタルカメラ、LDCディスプレイ、デジタルビデオレコーダ、カーナビ、アクセス制御ユニット、測定デバイスなどです。

品番DF11CZ-xxxx-xx(27)のDF11 2 mm SMTピンヘッダコネクタはすずめっき仕上げコンタクトを装備
品番DF11C-xxxx-xx(57)のDF11 2 mm SMTピンヘッダコネクタは金めっき仕上げコンタクトを装備

・本製品は材料や部材入手難のため納期が不安定になっています。

2.0 mmヒロセ電機DF11シリーズ2列コネクタ
