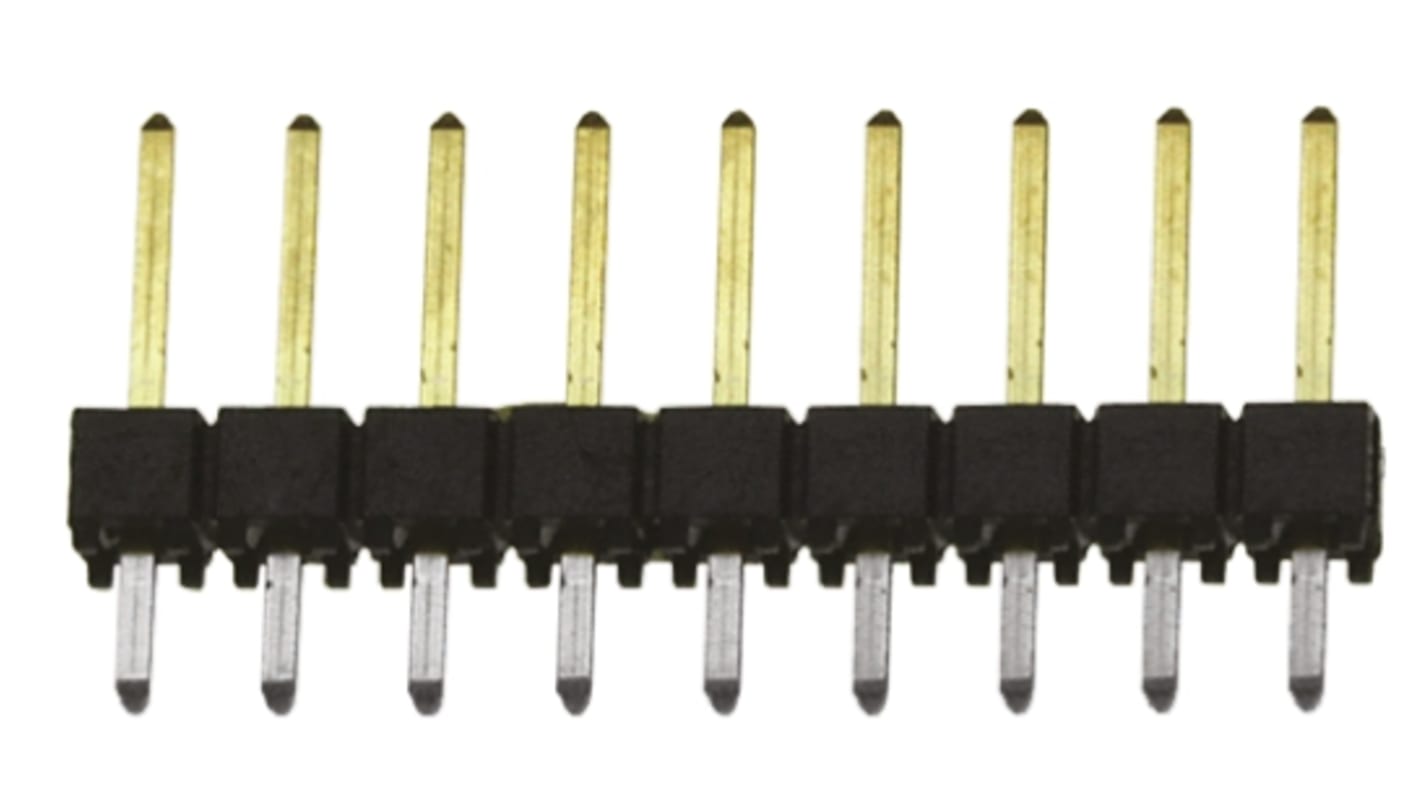

Samtec TSWシリーズ ペンタイプナイフ ピンヘッダ 9極 2.54 mm 1列, スルーホール シュラウドなし

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥146.00

(税抜)

￥160.60

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 23 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 24￥146
25 - 249￥127
250 - 499￥105
500 - 999￥93
1000 +￥75

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
767-1019
メーカー型番:
TSW-109-07-L-S
メーカー/ブランド名:
Samtec
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Samtec

プロダクトタイプ

ピンヘッダ

シリーズ

TSW

電流

7.6A

ピッチ

2.54mm

コンタクトの数

9

材質

ガラス繊維入りポリエステル

行数

1

方向

ペンタイプナイフ

シュラウド/アンシュラウド

シュラウドなし

取付タイプ

スルーホール

コネクタシステム

基板対基板, 電線対基板

接触オペレーション

リン酸銅

コンタクトポイント材質

金

列ピッチ

2.54mm

実装タイプ

はんだ

動作温度 Min

-55°C

動作温度 Max

125°C

テールピン長

2.54mm

コンタクトジェンダーコンタクト長さ

オス

対応ピン長

5.84mm

規格 / 承認

No

電圧

550 V

2.54 mmスルーホール角型ポストヘッダ端子ストリップ - TSWシリーズ


TSWシリーズの基板スルーホール基板対基板角型ポストヘッダ端子ストリップは、黒色ガラス繊維入りポリエステル製絶縁物と金めっきりん青銅コンタクトを備え、ピッチ間隔が2.54 mmです。 このプリント基板対基板スルーホール角型ポストヘッダ端子ストリップには、1列及び2列、ストレート及びライトアングル、各種のめっき、ポスト長など、様々な構成が用意されています。 このTSWシリーズ基板スルーホールヘッダ端子の動作温度範囲は、-55 → 125 °Cです。

品番TSW-xxx-xx-x-SのTSW基板ヘッダは1列タイプです。

品番TSW-xxx-xx-x-DのTSW基板ヘッダは2列タイプです。

品番TSW-xxx-xx-L-xのTSW基板ヘッダは、ポストに0.25 μmの金めっき、テールにつや消しすずめっきが施されています。

品番TSW-xxx-xx-G-xのTSW基板ヘッダは、ポストに0.25 μmの金めっき、バランスに金フラッシュめっきが施されています。

品番TSW-xxx-07-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が2.54 mmです。

品番TSW-xxx-08-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が5.08 mmです。

品番TSW-xxx-14-x-xのTSW基板ヘッダは、基板高さが8.13 mm、テール長が2.79 mmです。

品番TSW-xxx-17-x-xのTSW基板ヘッダは、基板高さが15.74 mm、テール長が2.79 mmです。

品番TSW-xxx-23-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が2.92 mmです。

品番TSW-xxx-26-x-xのTSW基板ヘッダは、基板高さが5.84 mm、テール長が3.20 mmです。

2.54mm基板対基板および電線対基板 - Samtec


Note

このシリーズの基板スルーホール基板対基板角型ポストヘッダ端子のかん合相手:
BCS標準ボックスソケット - 代表品番766-6486を参照
CES低プロファイルソケットストリップ - 代表品番766-6600を参照
SLW低プロファイルソケットストリップ - 代表品番767-9408を参照
SSM表面実装ソケットストリップ - 代表品番765-5357を参照
SSQソケットストリップ - 代表品番765-5468を参照
SSWソケットストリップ - 代表品番765-5593を参照
