JST XSRシリーズ ペンタイプナイフ 基板ヘッダ 4極 0.6 mm 1列, 表面 シュラウド

基板用ヘッダ・コネクタ の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥728.00

(税抜)

￥800.80

(税込)

Add to Basket
数量を選択または入力
在庫限り
  • 10 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
5 - 120￥145.60￥728
125 - 1045￥130.00￥650
1050 - 1395￥113.00￥565
1400 - 2795￥96.00￥480
2800 +￥80.60￥403

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
820-1664
メーカー型番:
SM04B-XSRS-ETB(LF)(SN)
メーカー/ブランド名:
JST
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

JST

シリーズ

XSR

プロダクトタイプ

基板ヘッダ

ピッチ

0.6mm

電流

200mA

コンタクトの数

4

材質

ポリアミド

行数

1

方向

ペンタイプナイフ

シュラウド/アンシュラウド

シュラウド

取付タイプ

表面

コネクタシステム

電線対基板

接触オペレーション

銅合金

コンタクトポイント材質

錫

列ピッチ

0.6mm

動作温度 Min

-25°C

実装タイプ

はんだ

コンタクトジェンダーコンタクト長さ

オス

動作温度 Max

85°C

規格 / 承認

No

電圧

30 V

COO（原産国）:
JP

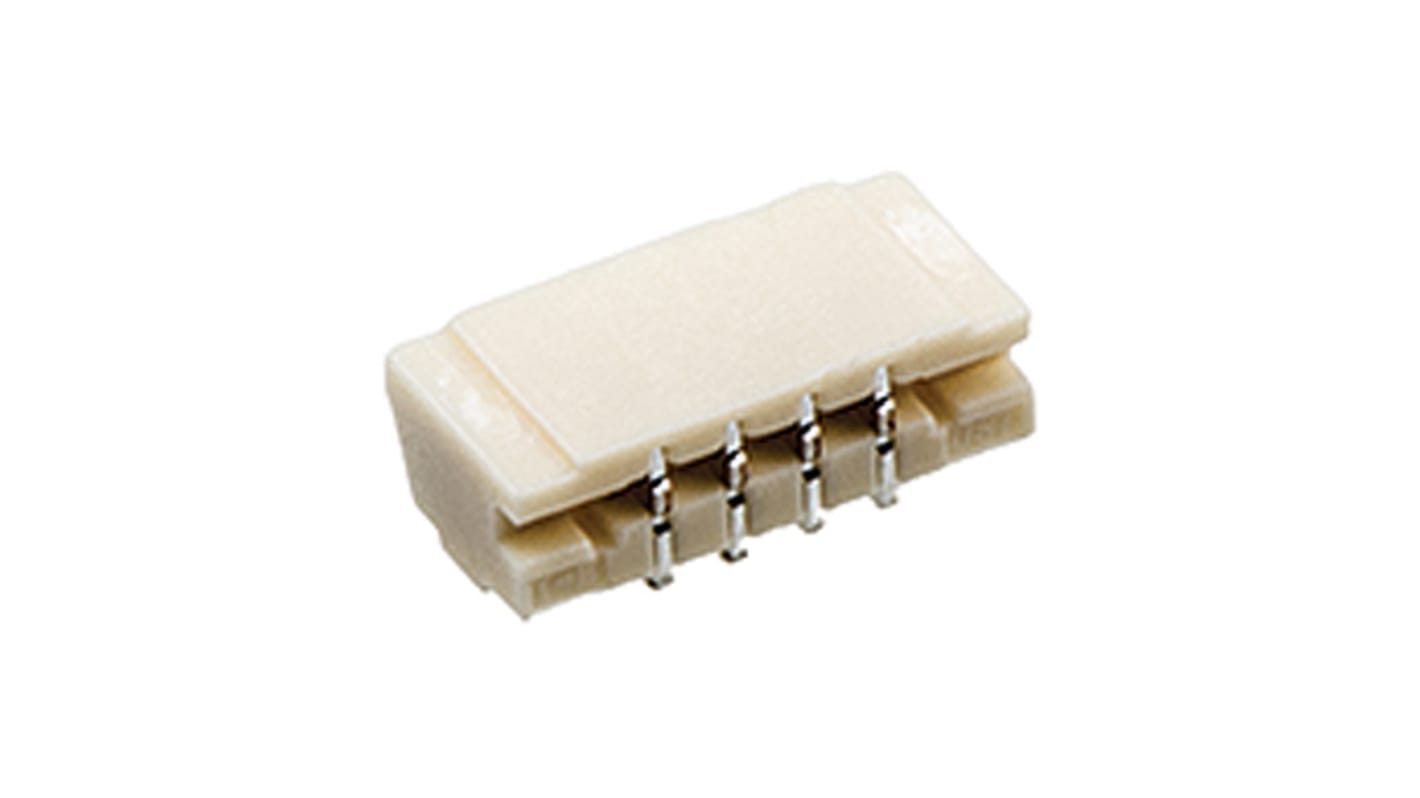

JST XSRシリーズ0.6 mm SMT基板ヘッダコネクタ


0.6 mm間隔のXSRシリーズライトアングルSMT基板ワイヤ対基板ヘッダコネクタです。 このXSR SMTヘッダコネクタは、小型・省スペース設計で、取り付け高さは1.45 mm、奥行きは3.0 mmです。 XSRヘッダは、ロッキング機構により、XSRソケットハウジングとしっかりかん合します。 しっかりと接続されるとカチっと音がします。

この0.6 mm XSRヘッダは、XSR 0.6 mm IDCソケットワイヤ対基板ケーブルアセンブリとかん合します。

0.6 mm電線対基板 - JST XSRコネクタ


Caution

・本製品は材料や部材入手難のため納期が不安定になっています。
