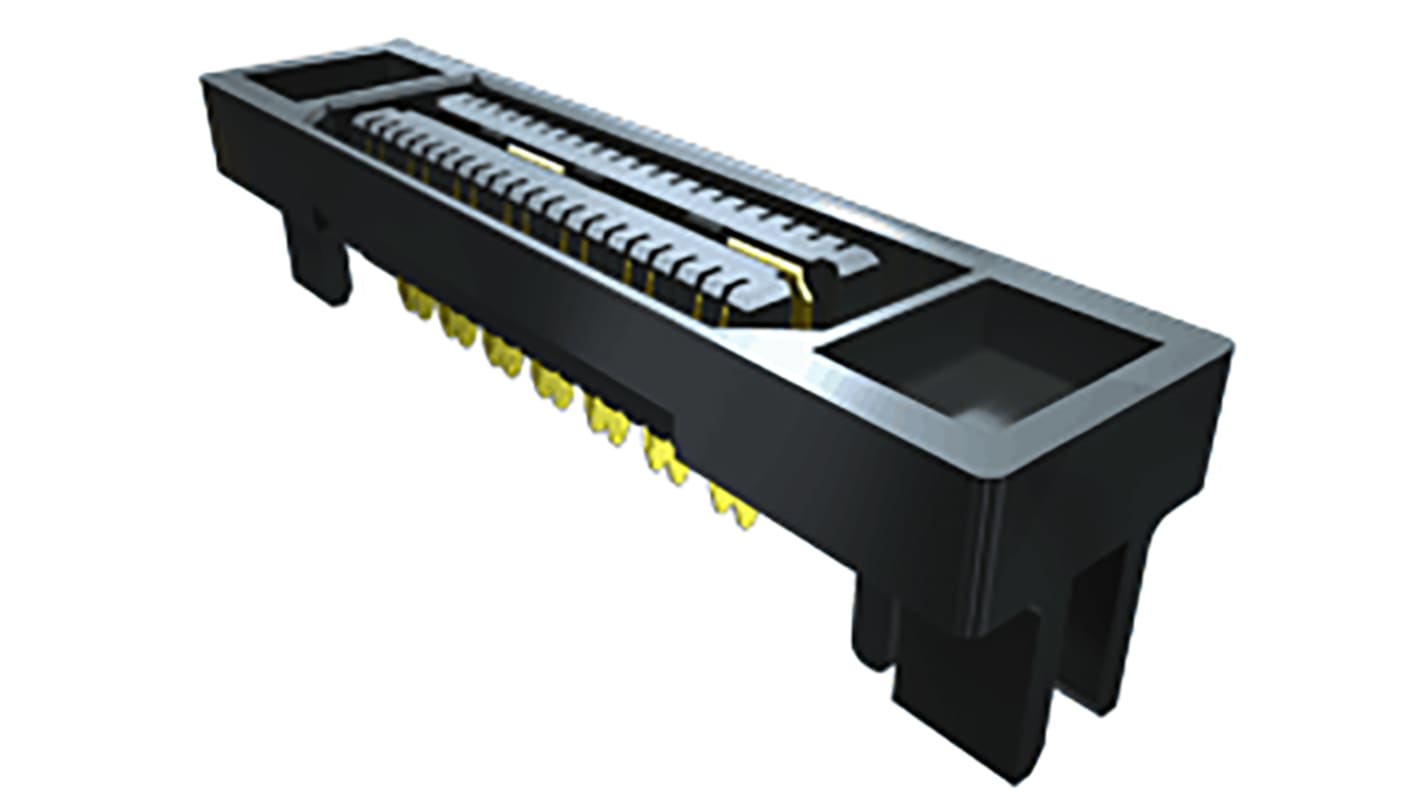

Samtec 基板接続用ソケット QSE シリーズ ライトアングル, 28 Pin 2 列 0.8 mm ピッチ 表面 はんだ
- RS品番:
- 179-8847
- メーカー型番:
- QSE-014-01-F-D-DP-A
- メーカー/ブランド名:
- Samtec
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 トレイ(1トレイ96個入り) 小計：*
￥70,778.976
(税抜)
￥77,856.864
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年7月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 96 - 384 | ￥737.281 | ￥70,779 |
| 480 - 864 | ￥730.219 | ￥70,101 |
| 960 - 2304 | ￥715.229 | ￥68,662 |
| 2400 - 4704 | ￥701.125 | ￥67,308 |
| 4800 + | ￥687.021 | ￥65,954 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 179-8847
- メーカー型番:
- QSE-014-01-F-D-DP-A
- メーカー/ブランド名:
- Samtec
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Samtec | |
| プロダクトタイプ | 基板接続用ソケット | |
| 極数 | 28 | |
| 行数 | 2 | |
| サブタイプ | 基板対基板 | |
| 電流 | 23A | |
| ピッチ | 0.8mm | |
| 材質 | 液晶ポリマー（LCP） | |
| 実装タイプ | はんだ | |
| 取付タイプ | 表面 | |
| 方向 | ライトアングル | |
| コネクタシステム | 基板対基板 | |
| スタック高 | 5mm | |
| 電圧 | 225V | |
| シリーズ | QSE | |
| 動作温度 Min | -55°C | |
| 列ピッチ | 5.73mm | |
| 動作温度 Max | 125°C | |
| コンタクトポイント材質 | 金 | |
| 接触オペレーション | ブロンズ | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Samtec | ||
プロダクトタイプ 基板接続用ソケット | ||
極数 28 | ||
行数 2 | ||
サブタイプ 基板対基板 | ||
電流 23A | ||
ピッチ 0.8mm | ||
材質 液晶ポリマー（LCP） | ||
実装タイプ はんだ | ||
取付タイプ 表面 | ||
方向 ライトアングル | ||
コネクタシステム 基板対基板 | ||
スタック高 5mm | ||
電圧 225V | ||
シリーズ QSE | ||
動作温度 Min -55°C | ||
列ピッチ 5.73mm | ||
動作温度 Max 125°C | ||
コンタクトポイント材質 金 | ||
接触オペレーション ブロンズ | ||
規格 / 承認 No | ||
0.80 mm (0.0315インチ)ピッチ
最高8.5 GHz / 17 Gbps
最大56差動ペア
スタック高5 mmの低プロファイル
