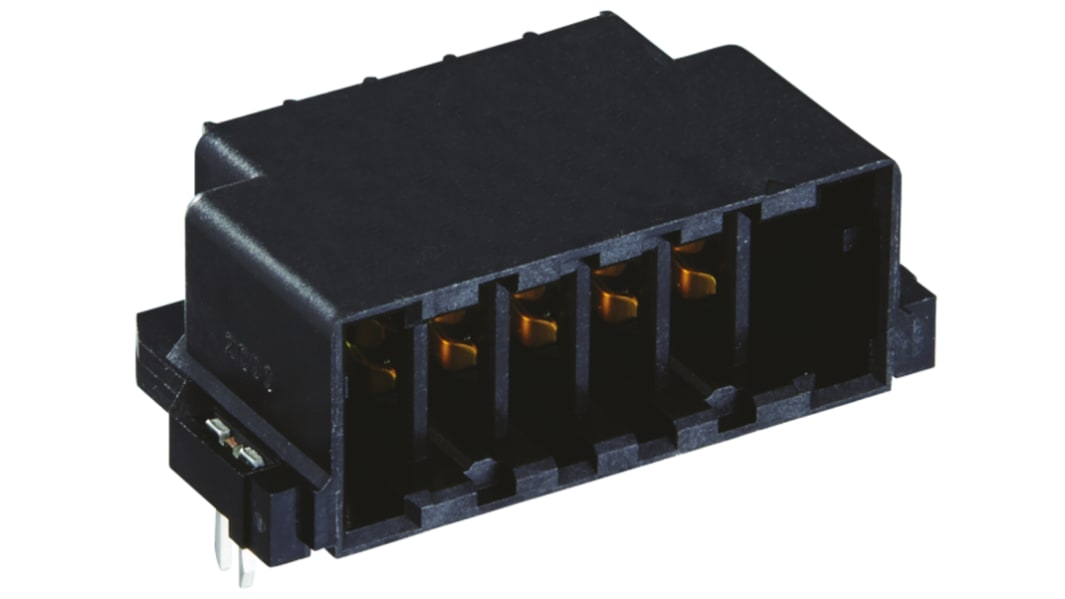

Hirose 基板接続用ソケット, 5ピン, 1 列, 3.81 mm ピッチ, スルーホール

FunctionMAX FX30B 3.81mm 基板対基板コネクタは、複数のスタックコネクタを使用する用途において、取り付け誤配置エラーを吸収する独自のフローティング構造を備えています。このコンタクトは、XY方向で+0.3mm、Z方向で1mmの嵌合時の遊びを提供するように設計されています。このフローティングコンタクトは、X方向とY方向の両方でセルフセンターになり、誤配置エラーを吸収し、安全かつ正確な嵌合を実現します。また、このフローティング機能により、取り付け位置エラーによるストレスを排除し、はんだの裂けや修正再加工の必要性を防止します。FX30Bヘッダの両側にある大きな嵌合ガイドは、レセプタクルのリブと接続し、確実な接続を実現します。これらの成形ガイドポストは、XY方向で±1.3mmのアライメント動作を可能にし、嵌合を容易にし、誤挿入を防止します。 また、これらのFX20コネクタの嵌合面に6つのキーが付いており、逆挿入を防止します。 FX30Bコネクタの両側に金属継手が付いており、基板への堅牢で確実な固定が可能です。これらの金属製継手は、上下、左右方向の変形に対する耐性も備えています。これらのFX30Bコネクタのコンタクトは、ピンあたり13～17Aの高電流容量を備えています。FX20レセプタクルコネクタは、金めっきコンタクトを備え、4つの独立した接点を備えたマルチポイント構造で、接触の信頼性を向上させます。これらのFX30B基板対基板コネクタは、2ステップコンタクト計時シーケンスを備えているため、挿入/取り外し力が低くなります。

• 取り付けの誤配置を吸収するフローティング構造

FunctionMAX FX30B 3.81 mm基板対基板コネクタは、ユニークなフローティング構造を備え、複数のスタッキングコネクタが使用されている機器で、取り付けのずれを吸収します。 これらのコネクタのコンタクトは、XY方向に+0.3 mm、Z方向に1 mmの遊びができるように設計されています。 フローティングコンタクトはX及びY方向の中心に収まり、ずれを吸収し、安全で正確なかん合が実現します。 このフローティング機能は、取り付けのずれによるストレスを取り除き、はんだの割れを防止できるため、修正のための再作業が不要になります。 FX30Bヘッダ両側の大きなかん合ガイドは、レセプタクルのリブとかみ合い、しっかりとした接続が実現します。 これらの成形ガイドポストは、XY方向に±1.3 mmの遊びがあるため、かん合が簡単で誤挿入を防止します。 FX20コネクタのかん合面の周囲には6個のキーがあり、逆挿入を防止します。 FX30Bコネクタの両側にある金具は、丈夫で基板にしっかりと固定します。これらの金具は上下左右の方向への変形に対する耐性もあります。 FX30Bコネクタのコンタクトは、ピンあたり13-17 Aの高電流容量を備えています。FX20レセプタクルコネクタは金めっきコンタクトを備え、4つの独立した接点でコンタクトの信頼性を高めるマルチポイント構造になっています。 FX30B基板対基板コネクタのコンタクトタイミングシーケンスは2段階で、挿抜にかかる力が小さくて済みます。

• フローティング構造が取り付けのズレを吸収

• 放送機器

• 放送機器

・本製品は材料や部材入手難のため納期が不安定になっています。
