WAGO 737シリーズ 基板用コネクタ, 21A, 25V, 5 mmピッチ, 3列, 72極
- RS品番:
- 223-945
- メーカー型番:
- 737-224
- メーカー/ブランド名:
- WAGO
1 箱(1箱8個入り) 小計：*
￥464,813.00
(税抜)
￥511,294.30
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年11月18日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
箱 | 購入単位毎合計 | 単価* |
|---|---|---|
| 1 + | ￥464,813 | ￥58,101.625 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 223-945
- メーカー型番:
- 737-224
- メーカー/ブランド名:
- WAGO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | WAGO | |
| 極数 | 72 | |
| プロダクトタイプ | 基板用コネクタ | |
| ピッチ | 5mm | |
| 電流 | 21A | |
| 行数 | 3 | |
| 適合電線サイズmm2 Min | 0.08mm² | |
| 材質 | ポリアミド66 | |
| 取付タイプ | スルーホール | |
| 適合電線サイズmm2 Max | 2.5mm² | |
| 適合電線サイズAWG Min | 28AWG | |
| 適合電線サイズAWG Max | 12AWG | |
| ワイヤ接続方法 | ケージクランプ | |
| 色 | グレー | |
| 電圧 | 25V | |
| 規格 / 承認 | No | |
| シリーズ | 737 | |
| 深さ | 31mm | |
| 幅 | 121mm | |
| すべて選択 | ||
|---|---|---|
ブランド WAGO | ||
極数 72 | ||
プロダクトタイプ 基板用コネクタ | ||
ピッチ 5mm | ||
電流 21A | ||
行数 3 | ||
適合電線サイズmm2 Min 0.08mm² | ||
材質 ポリアミド66 | ||
取付タイプ スルーホール | ||
適合電線サイズmm2 Max 2.5mm² | ||
適合電線サイズAWG Min 28AWG | ||
適合電線サイズAWG Max 12AWG | ||
ワイヤ接続方法 ケージクランプ | ||
色 グレー | ||
電圧 25V | ||
規格 / 承認 No | ||
シリーズ 737 | ||
深さ 31mm | ||
幅 121mm | ||
- COO（原産国）:
- PL

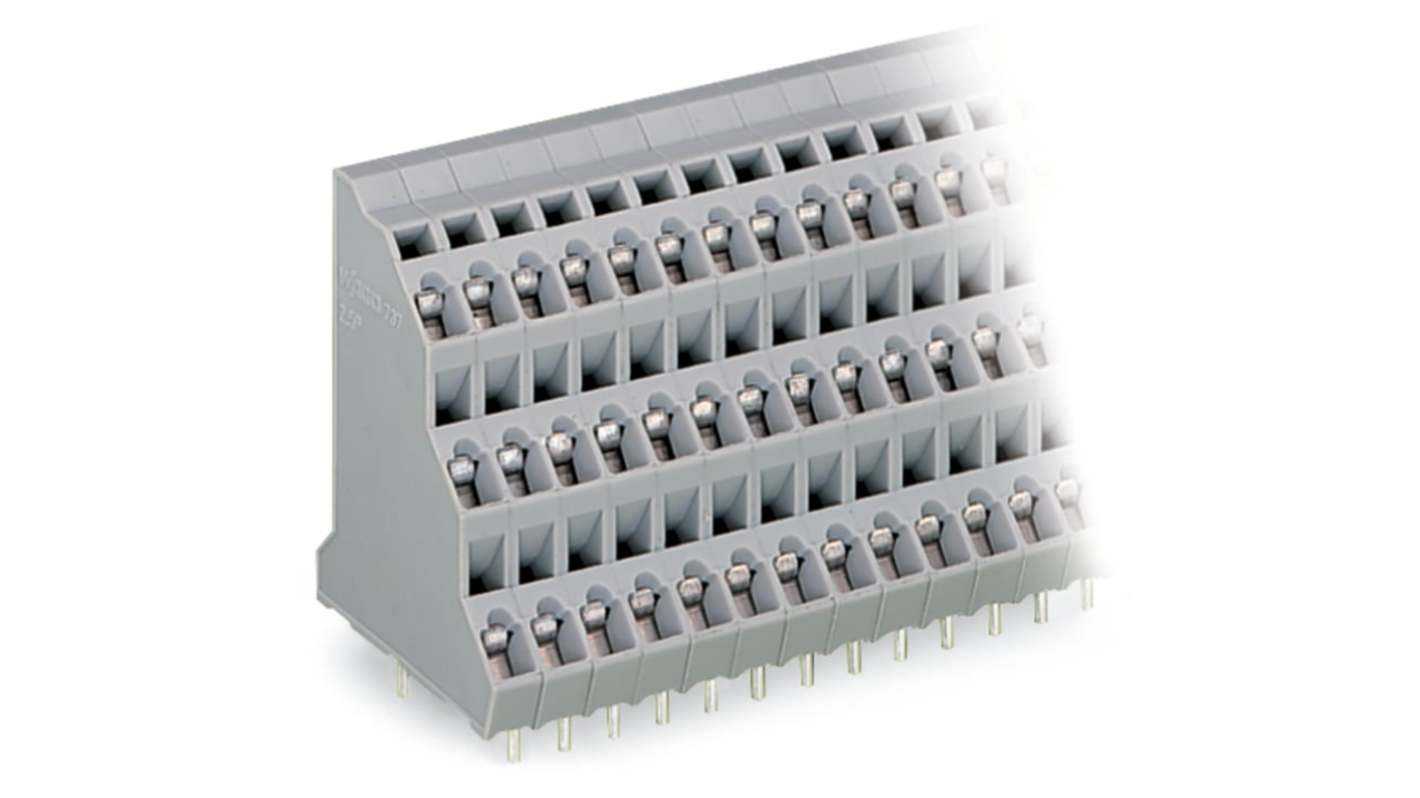

WagoトリプルデッキPCB端子台は、高密度設計と優れた配線効率を兼ね備えており、スペースが限られているアプリケーションに最適です。先進のケージクランプ接続技術を採用した本製品は、複数の導体を確実に接続できる端子です。入念に設計されたレイアウトは、導体へのアクセスを最適化し、設置時間を短縮するため、さまざまな用途に適しています。この端子台は、柔軟性を念頭に設計されており、各終端レベルのカスタムマーキングや、ご要望に応じたバリエーションが用意されており、正確なプロジェクト仕様に対応しています。
カスタムマーキングオプションにより、さまざまな終端レベルにおいて明瞭度が向上
はんだピンの配置は、PCBの接触を最適化し、全体的なパフォーマンスを向上させます。
様々な導体断面に対応し、多目的に使用可能
安全性とコンプライアンスに関する国際規格に適合するようテスト済み
軽量構造で取り扱いと設置が簡単
