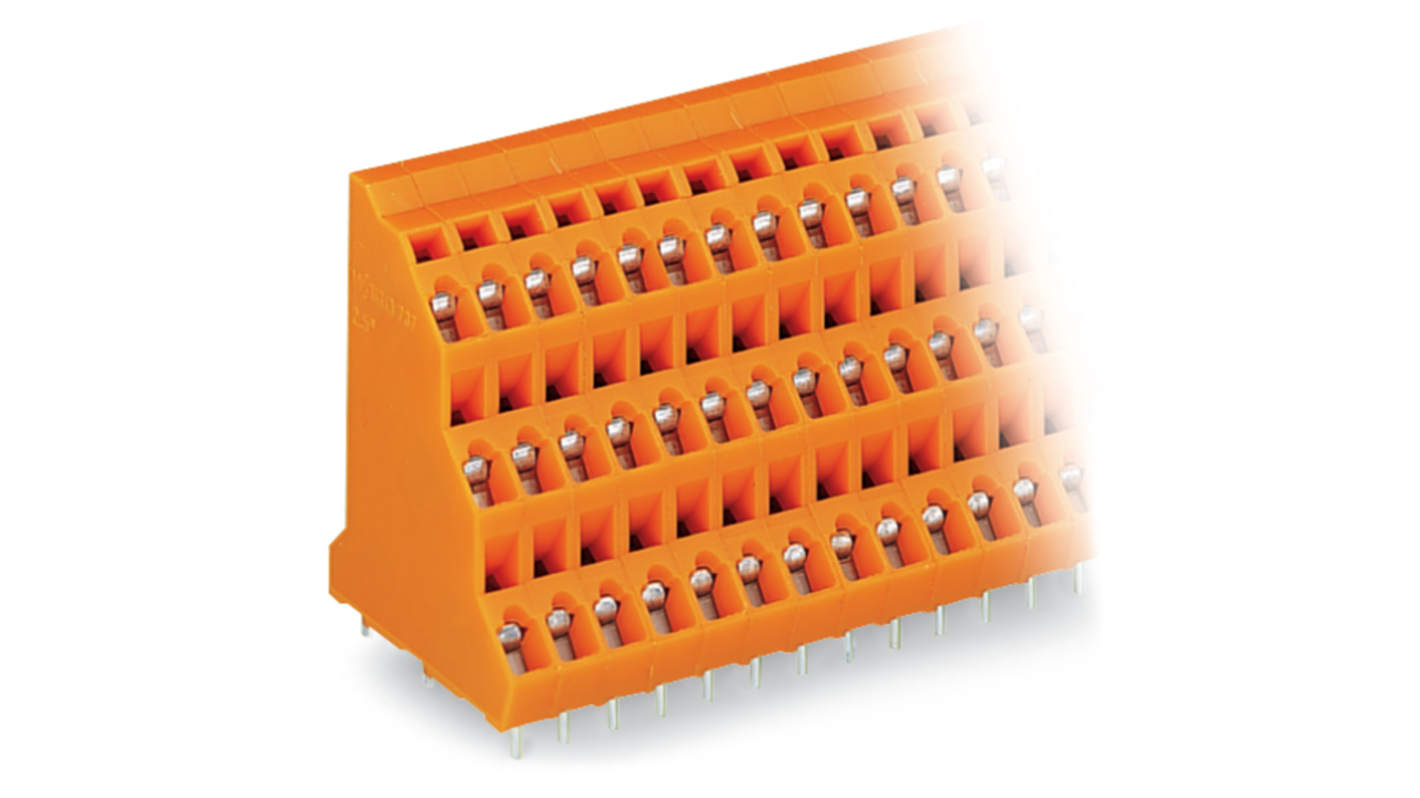

WAGO 737シリーズ 基板用コネクタ, 21A, 25V, 5.08 mmピッチ, 3列, 48極
- RS品番:
- 223-955
- メーカー型番:
- 737-316
- メーカー/ブランド名:
- WAGO
1 箱(1箱12個入り) 小計：*
￥305,289.00
(税抜)
￥335,817.90
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年11月18日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
箱 | 購入単位毎合計 | 単価* |
|---|---|---|
| 1 + | ￥305,289 | ￥25,440.75 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 223-955
- メーカー型番:
- 737-316
- メーカー/ブランド名:
- WAGO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | WAGO | |
| 極数 | 48 | |
| プロダクトタイプ | 基板用コネクタ | |
| ピッチ | 5.08mm | |
| 行数 | 3 | |
| 電流 | 21A | |
| 適合電線サイズmm2 Min | 2mm² | |
| 取付タイプ | スルーホール | |
| 材質 | ポリアミド66 | |
| 適合電線サイズmm2 Max | 2.5mm² | |
| 適合電線サイズAWG Min | 28AWG | |
| 適合電線サイズAWG Max | 12AWG | |
| ワイヤ接続方法 | ケージクランプ | |
| 色 | 橙 | |
| 電圧 | 25V | |
| シリーズ | 737 | |
| 規格 / 承認 | IEC/EN 60664-1 | |
| 深さ | 31mm | |
| 幅 | 82.28mm | |
| すべて選択 | ||
|---|---|---|
ブランド WAGO | ||
極数 48 | ||
プロダクトタイプ 基板用コネクタ | ||
ピッチ 5.08mm | ||
行数 3 | ||
電流 21A | ||
適合電線サイズmm2 Min 2mm² | ||
取付タイプ スルーホール | ||
材質 ポリアミド66 | ||
適合電線サイズmm2 Max 2.5mm² | ||
適合電線サイズAWG Min 28AWG | ||
適合電線サイズAWG Max 12AWG | ||
ワイヤ接続方法 ケージクランプ | ||
色 橙 | ||
電圧 25V | ||
シリーズ 737 | ||
規格 / 承認 IEC/EN 60664-1 | ||
深さ 31mm | ||
幅 82.28mm | ||
- COO（原産国）:
- PL
ワゴトリプルデッキPCB端子台は、スペース効率に優れた配線と革新的なデザインを兼ね備えています。高密度アプリケーション用に設計されたこの製品は、ケージクランプ・テクノロジーを採用し、48極全体でシンプルかつ確実な接続を実現しています。この端子台は、特に信頼性とコンパクトさが最優先される環境に適しています。堅牢な電気定格と優れた製造品質により、過酷な条件下でも最適な性能を発揮すると同時に、メンテナンス時のアクセスも容易です。
ソリッドおよびファインストランド導体を含む様々な接続タイプを提供
PCBへの導体接続角度を45°にすることで、迅速な組み立てを実現
様々な導体断面に対応し、多用途に使用可能
環境基準へのコミットメントを示すRoHS規制に準拠
ULおよびCSA認証を含む様々な認証に対応し、品質を保証します。
