WAGO 738 基板用コネクタ, 32V, 5.08 mmピッチ, 4列 スルーホール, 48極
- RS品番:
- 224-547
- メーカー型番:
- 738-412
- メーカー/ブランド名:
- WAGO
1 箱(1箱12個入り) 小計：*
￥433,445.00
(税抜)
￥476,789.50
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年8月03日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
箱 | 購入単位毎合計 | 単価* |
|---|---|---|
| 1 + | ￥433,445 | ￥36,120.417 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 224-547
- メーカー型番:
- 738-412
- メーカー/ブランド名:
- WAGO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | WAGO | |
| プロダクトタイプ | 基板用コネクタ | |
| 極数 | 48 | |
| ピッチ | 5.08mm | |
| 電流 | 18A | |
| 行数 | 4 | |
| 適合電線サイズmm2 Min | 0.08mm² | |
| 取付タイプ | スルーホール | |
| 材質 | ポリアミド66 | |
| 適合電線サイズmm2 Max | 2.5mm² | |
| 適合電線サイズAWG Min | 28AWG | |
| 適合電線サイズAWG Max | 12AWG | |
| ワイヤ接続方法 | ケージクランプ | |
| 色 | 橙 | |
| 電圧 | 32V | |
| シリーズ | 738 | |
| 深さ | 37.5mm | |
| 幅 | 61.96mm | |
| 規格 / 承認 | IEC/EN 60664-1 | |
| すべて選択 | ||
|---|---|---|
ブランド WAGO | ||
プロダクトタイプ 基板用コネクタ | ||
極数 48 | ||
ピッチ 5.08mm | ||
電流 18A | ||
行数 4 | ||
適合電線サイズmm2 Min 0.08mm² | ||
取付タイプ スルーホール | ||
材質 ポリアミド66 | ||
適合電線サイズmm2 Max 2.5mm² | ||
適合電線サイズAWG Min 28AWG | ||
適合電線サイズAWG Max 12AWG | ||
ワイヤ接続方法 ケージクランプ | ||
色 橙 | ||
電圧 32V | ||
シリーズ 738 | ||
深さ 37.5mm | ||
幅 61.96mm | ||
規格 / 承認 IEC/EN 60664-1 | ||
- COO（原産国）:
- PL

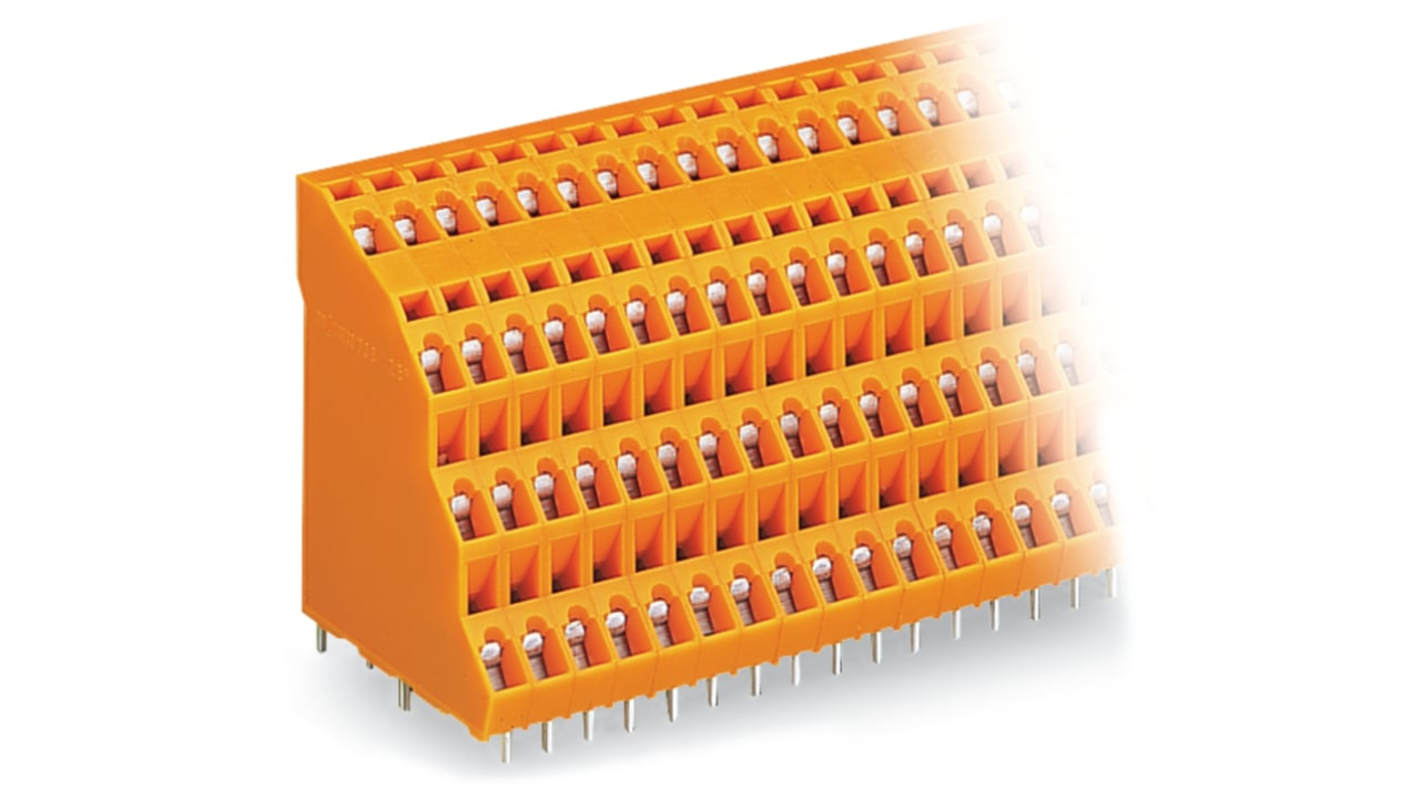

Wago Quadruple Deck PCB Terminal Blockは、高密度配線用に設計されており、スペースに制約のあるアプリケーションに最適です。革新的なケージクランプ技術により、信頼性の高い効率的な接続を実現します。この端子台はさまざまな導体サイズに対応し、さまざまな配線ニーズに対応します。印象的なオレンジ色が引き立てる堅牢なデザインは、視認性を高めるだけでなく、迅速な取り付けを可能にします。正確な寸法で設計されたこのアイテムは、最適なパフォーマンスを実現するユニークな千鳥はんだピン配置を採用し、厳しい環境でもシームレスな機能を保証します。
ハンダピンの千鳥配置により、性能を損なうことなく密度を向上
カスタムマーキングオプションにより、識別と整理が容易
広い動作温度範囲により、さまざまな条件下で信頼性の高い性能を発揮
安全性と信頼性に関する複数の国際規格に準拠
強度を犠牲にすることなく、設置効率を高める軽量設計
オレンジ色の識別カラーにより、複雑な配線セットアップでも視認性が向上
