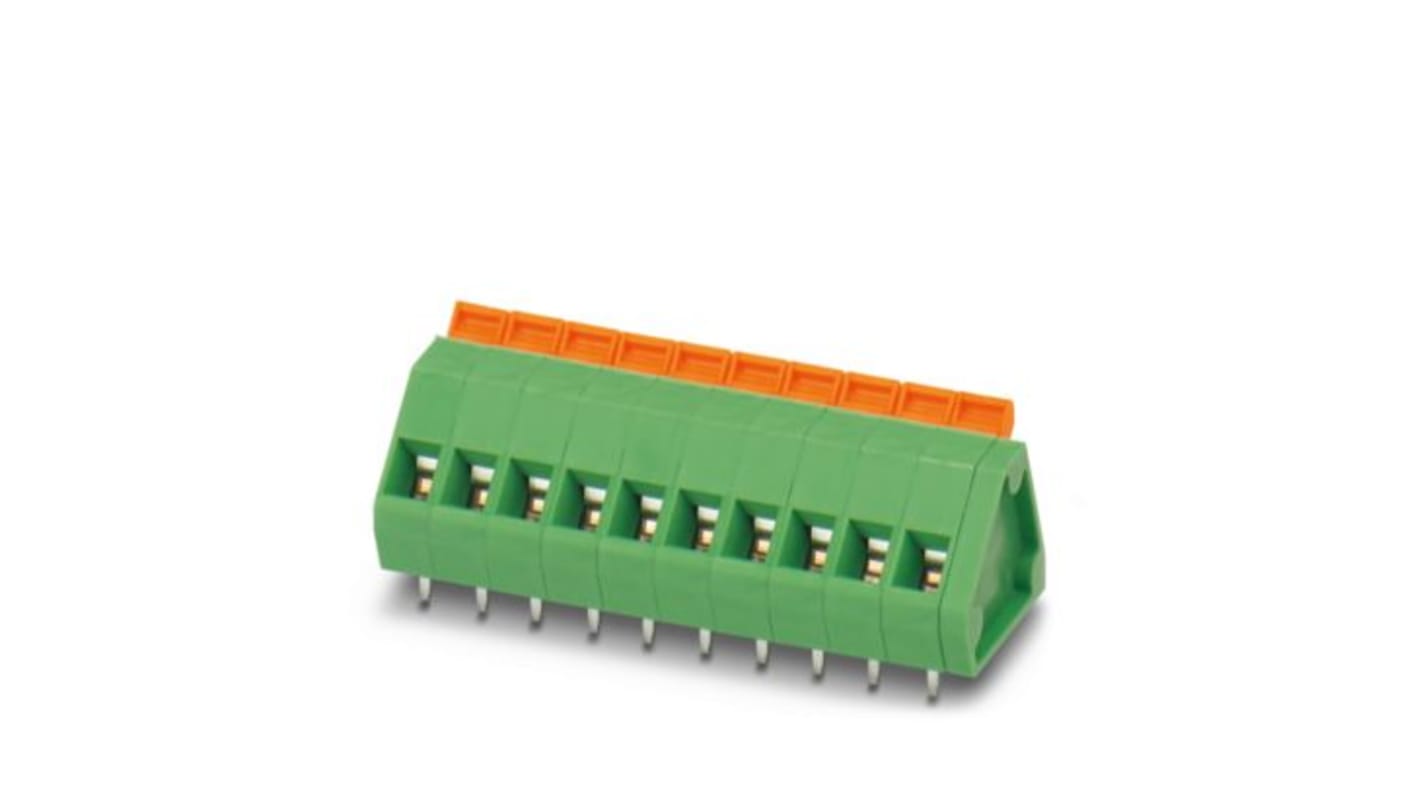

Phoenix Contact ZFKDSA 基板用端子台, 40V, 5.08 mmピッチ, 1列 ウェーブはんだ取り付け, 11極

基板用端子台 の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
483-334
メーカー型番:
1706858
メーカー/ブランド名:
フエニックスコンタクト
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

フエニックスコンタクト

プロダクトタイプ

基板用端子台

コンタクトの数

11

ピッチ

5.08mm

電流

16A

行数

1

材質

ポリアミド

取付タイプ

ウェーブはんだ取り付け

適合電線サイズmm2 Min

0.2mm²

適合電線サイズmm2 Max

2.5mm²

適合電線サイズAWG Min

24AWG

適合電線サイズAWG Max

14AWG

方向

45 °

色

緑

ワイヤ接続方法

スプリングケージ

電圧

40V

シリーズ

ZFKDSA

規格 / 承認

EN 60695-10-2, EN 60695-2-12, EN 60695-2-13, IEC 60068-2-82/JEDEC JESD 201, IEC 60112, UL 94 V0, WEEE/RoHS-compliant

幅

55.88mm

長さ

16.85mm

フエニックス・コンタクトのプリント基板ターミナルは、ZFKDS(A) 1.5-Wシリーズに属し、考え抜かれた設計と堅牢な機能性で際立っています。複雑な配線作業に最適なこの高性能端子台は、特に限られたスペースでの信頼性の高い電気接続を必要とするアプリケーションに対応します。その巧妙なスプリング・ケージ接続方式は、ワイヤーを確実に保持するだけでなく、配線プロセスを簡素化し、取り付けを簡単にします。様々な導体サイズに対応し、設計の効率性と信頼性を追求するエンジニアや専門家に愛用されています。魅力的な緑色のハウジングを持つこの端子台は、頑丈な性能と信頼性よりも美観を重視し、最新のアプリケーションに最適です。

明確な接触力により、電気的接続の安定性が持続します。

色分けされた操作レバーにより、工具不要の操作が可能

アングル接続により、PCB上の多列配置を強化し、スペースを節約

さまざまなポジションを組み合わせるオプションにより、設計の柔軟性が向上

2本のはんだピンが、はんだ接合部の機械的ひずみを効果的に低減
