すべて選択	製品情報	内容
	ブランド	Microchip
	回路数	1
	標準データレート	100Mbit/s
	電源タイプ	単一電源
	標準動作供給電圧	3.3 V
	実装タイプ	表面実装
	パッケージタイプ	TQFP
	ピン数	48
	寸法	7 x 7 x 1mm
	動作温度 Max	+70 °C
	動作温度 Min	0 °C

	すべて選択
	ブランド Microchip
	回路数 1
	標準データレート 100Mbit/s
	電源タイプ単一電源
	標準動作供給電圧 3.3 V
	実装タイプ表面実装
	パッケージタイプ TQFP
	ピン数 48
	寸法 7 x 7 x 1mm
	動作温度 Max +70 °C
	動作温度 Min 0 °C

COO（原産国）:: US

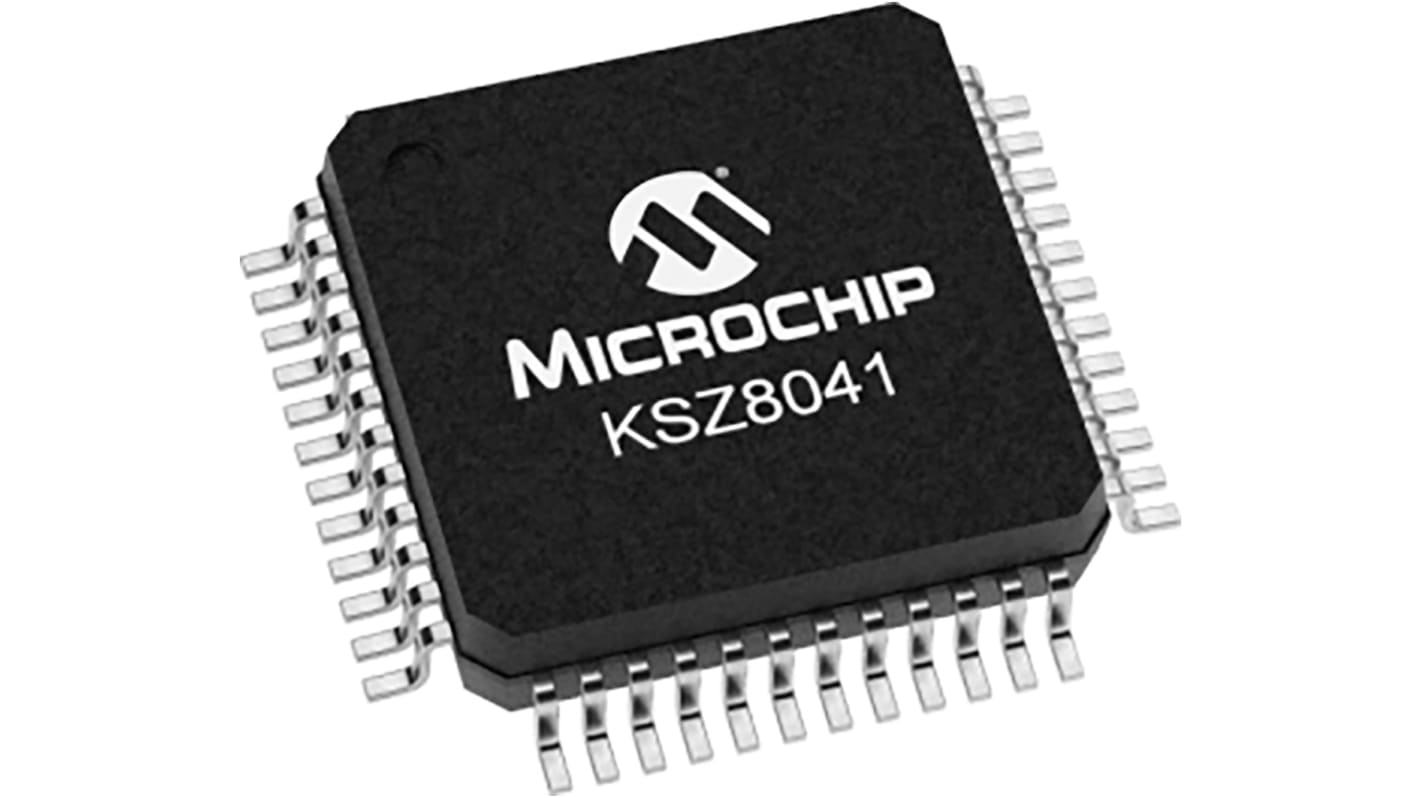

KSZ8041は、データを送受信するMII / RMII / SMIIインターフェースを備えた、シングル電源の10 Base-T / 100 Base-TX物理層トランシーバです

シングルチップ10 Base-T / 100 Base-TX物理層ソリューション
低電力
消費電力: <180 mW
パワーダウンモードと省電力モード
コア用1.8 Vレギュレータ内蔵
シングル供給電圧(3.3 V)
ストレートケーブル / クロスケーブルの信頼性の高い検出及び補正を実現するHP Auto MDI / MDI-X、ディスエーブル及びイネーブルオプション付き
標準ケーブルで安定した動作
MIIインターフェースのサポート(KSZ8041NLのみ)
RMIIインターフェースに対応
外部50 MHZシステムクロック(KSZ8041NL又はKSZ8041TL / FTL)
MACへの25 MHzの水晶 / クロック入力及び50MHz基準クロック出力(KSZ8041RNL)
SMIIインターフェースに対応
外部125 MHzシステムクロックとMACからの12.5 MHz同期クロック(KSZ8041TL / FTLのみ)
ファイバサポート100 Base-FX (KSZ8041FTLのみ)
6.25 MHzへのMIIM (MDC / MDIO)管理バス、高速PHYレジスタの設定用
割り込みピンオプション

個	単価	購入単位毎合計*
5 - 20	￥492.40	￥2,462
25 - 95	￥480.40	￥2,402
100 +	￥462.80	￥2,314

マイクロチップ, イーサネットトランシーバ, 3.3 V, 48-Pin TQFP
