製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Microchip
	回路数	1
	標準データレート	100Mbit/s
	電源タイプ	単一電源
	標準動作供給電圧	3.3 V
	実装タイプ	表面実装
	パッケージタイプ	LQFP
	ピン数	48
	寸法	7 x 7 x 1.45mm
	動作温度 Max	+85 °C
	動作温度 Min	-40 °C

	すべて選択
	ブランド Microchip
	回路数 1
	標準データレート 100Mbit/s
	電源タイプ単一電源
	標準動作供給電圧 3.3 V
	実装タイプ表面実装
	パッケージタイプ LQFP
	ピン数 48
	寸法 7 x 7 x 1.45mm
	動作温度 Max +85 °C
	動作温度 Min -40 °C

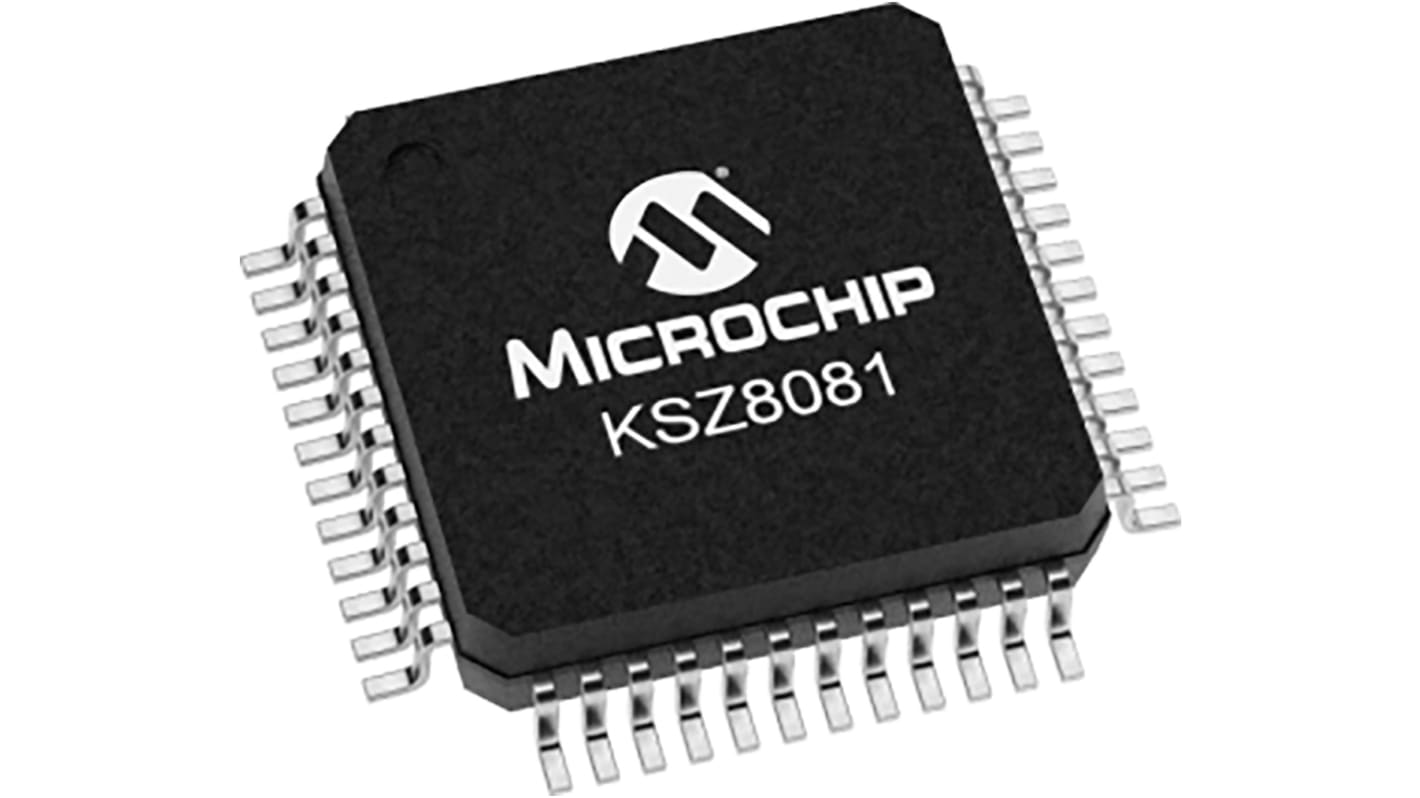

KSZ8081は、シングル電源の10Base-T / 100Base-TXイーサネット物理層トランシーバです。標準のCAT-5シールドなしツイストペア(UTP)ケーブルでのデータ送受信に対応しています。

シングルチップ10Base-T / 100Base-TXイーサネットトランシーバ
MIIインターフェースサポート(KSZ8081MNX)
RMII v1.2インターフェースをサポート、MACへの50 MHz基準クロック出力、及び50 MHz 基準クロック入力オプション(KSZ8081RNB)
100 Mbps銅リピータのRMIIバックツーバックモードをサポート
PHYレジスタ設定用のMDC / MDIO管理インターフェース
プログラム可能な割り込み出力
リンク / アクティビティステータスの通知用LED出力
差動ペア用のオンチップ終端抵抗
ベースラインワンダ補正
ストレートケーブル / クロスケーブル接続の信頼性の高い検出及び補正を実現するHP Auto MDI / MDI-X、ディスエーブル及びイネーブル機能付き
自動ネゴシエーションによる最高リンク速度の自動選択

個	単価	購入単位毎合計*
5 - 20	￥230.60	￥1,153
25 - 95	￥223.40	￥1,117
100 +	￥215.00	￥1,075

マイクロチップ, イーサネットトランシーバ, 3.3 V, 48-Pin LQFP
