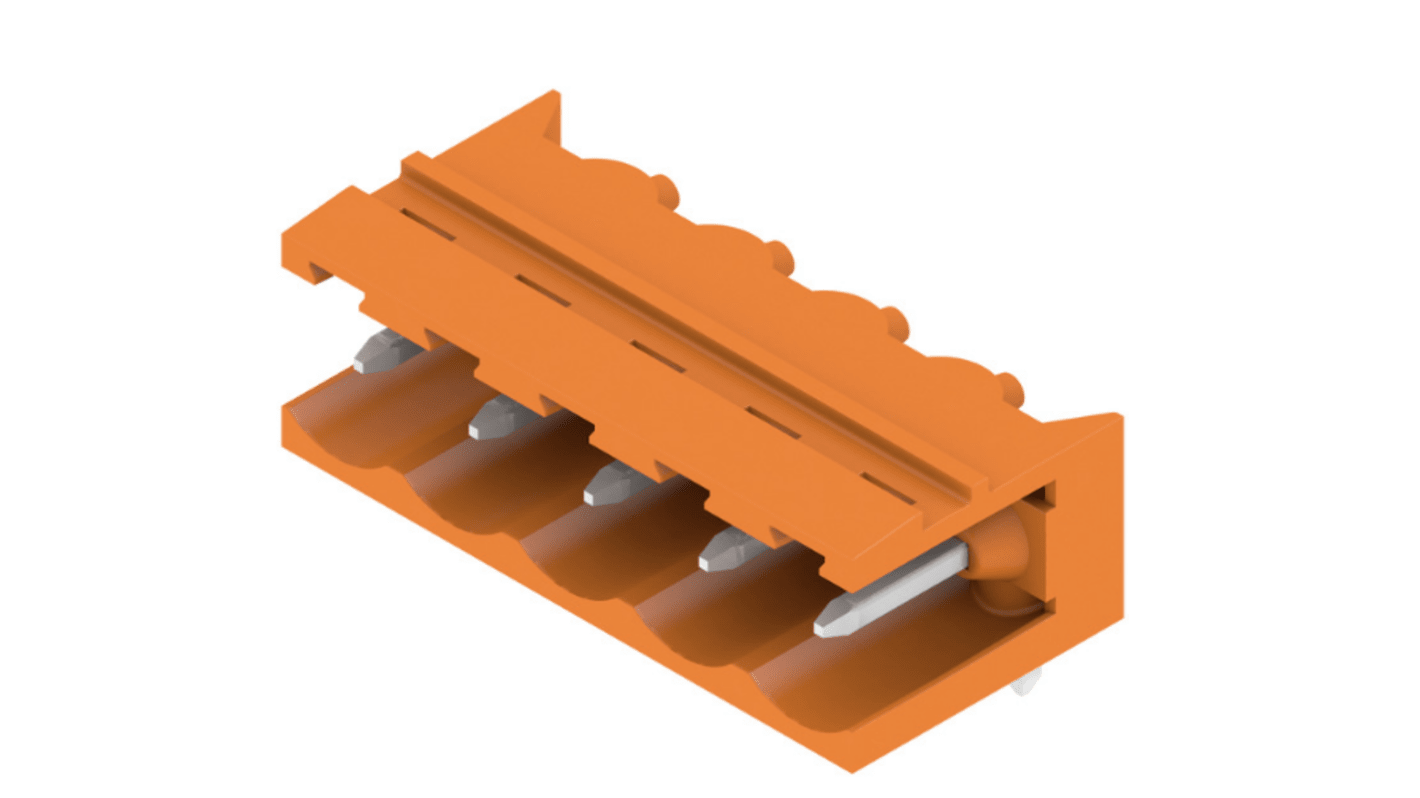

Weidmuller 基板接続用ピンヘッダ 5極 5.08mm 1列 SL 5.08HC/05/90 3.2SN OR BX - 1146790000

プラガブル端子台 の一覧へ
ボリュームディスカウント対象商品

1 箱(1箱50個入り) 小計：*

￥12,192.00

(税抜)

￥13,411.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 150 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
50 - 200￥243.84￥12,192
250 - 450￥239.70￥11,985
500 - 1200￥226.16￥11,308
1250 - 2450￥219.98￥10,999
2500 +￥213.74￥10,687

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
172-2595
メーカー型番:
1146790000
メーカー/ブランド名:
Weidmüller
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Weidmüller

プラグ式端子台タイプ

ヘッダ

極数

5

ピッチ

5.08mm

シリーズ

SL

行数

1

接続方向

ライトアングル

実装タイプ

スルーホール実装

結線方法

はんだ

定格電流

18.0A

定格電圧

400 → 0 V

色

オレンジ

コンタクト材質

銅合金

材質

Copper Alloy (Contact), PAGF (Insulation)

COO（原産国）:
DE

横型開端型スルーホールヘッダ、ピン長3.2 mm


SL 5.08 mmピッチOmnimateヘッダは、ピン長が3.2 mmで、ウェーブはんだ付けに適しています。

備考

かん合するケーブル取り付け端子については、ねじタイプは代表品番733-0777、ライジングクランプタイプは代表品番733-0828、テンションクランプねじなしタイプは代表品番733-0878を参照してください。

ワイドミュラーSLシリーズ プラグ可能ターミナルブロック、5接点、18A電流 - 1146790000


このプラグ式端子台は、さまざまなアプリケーションで効率的に接続および切断できるように設計されています。ライトアングル設計とコンパクトな5.08mmピッチが特徴で、合計5つのコンタクトを収容する。この堅牢なスルーホール端子台は銅合金製で、厳しい環境下でも信頼性の高い性能を発揮します。

特徴と利点


• 18.0Aの高電流定格で広範な要件に対応
• 高電圧回路用定格電圧400.0V
• はんだ付けによる確実な接続
• 90°ワイヤーアウトレットにより、狭いスペースでの設置が容易
• 簡単に識別できるように手動でコード化され、カスタム要件にも対応

用途


• 電気機器内のPCB配線接続に使用
• オートメーションおよび制御技術に最適
• 機械工学および配電システムに最適
• 信号管理用通信機器に推奨

どのようなマウントタイプに対応し、設置にどのようなメリットがありますか？


スルーホール実装タイプは、プリント基板への実装工程を簡素化し、動作中の電気接続に安定性と支持性を提供し、経時的な緩みのリスクを低減します。

この部品は、回路設計における大電力需要にどのように役立ちますか？


定格電流は18.0Aで、高電力アプリケーションに適しており、安全性と性能基準を維持しながら、大きな電気負荷を処理することができます。

さまざまな条件下での耐久性には、どのような素材が貢献しているのか？


接点に銅合金、絶縁にPAGFを使用しており、優れた導電性と機械的強度を確保し、-50～100℃の温度範囲で信頼性の高い性能を発揮します。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。


5.08 mmピッチ - Weidmüller Omnimateシリーズ


Weidmüller製のOmnimateシリーズの5.08 mmピッチ間隔2分割コネクタを使用すれば、板ばねとスプリングライジングクランプ技術、又はテンションクランプとねじなしプッシュイン技術を使用して電線対基板の接続が可能になります。 Weidmuller 8極クランプライジング端子は、幅広い基板設計とコネクタに適しています。


• 基板穴径: 1.3 mm
• ねじクランプタイプは最大1.5 mm²のワイヤに対応
• テンションクランプとIDC (ねじなし)のオプションで、組み立て時間の短縮が可能
• ストレート(開端又は閉端)90°基板ピン又は135°ヘッダでオスヘッダを成形
• 極性ピンによって誤接続を防止
