Phoenix Contact プラグ式端子台, IMC 1.5/ 8-ST-3.81シリーズ, 3.81mmピッチ , 1列, 8極, 緑

プラガブル端子台 の一覧へ
ボリュームディスカウント対象商品

1 箱(1箱50個入り) 小計：*

￥89,491.00

(税抜)

￥98,440.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 400 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
50 - 200￥1,789.82￥89,491
250 - 450￥1,772.06￥88,603
500 - 1200￥1,736.58￥86,829
1250 - 2450￥1,702.10￥85,105
2500 +￥1,667.58￥83,379

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
176-1268
メーカー型番:
1857948
メーカー/ブランド名:
フエニックスコンタクト
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

フエニックスコンタクト

プラグ式端子台タイプ

反転プラグ

極数

8

ピッチ

3.81mm

シリーズ

IMC 1.5/ 8-ST-3.81

行数

1

接続方向

ストレート

実装タイプ

ケーブルマウント

結線方法

スクリュー

定格電流

8A

定格電圧

320 V

色

緑

材質

ポリアミド

COO（原産国）:
PL

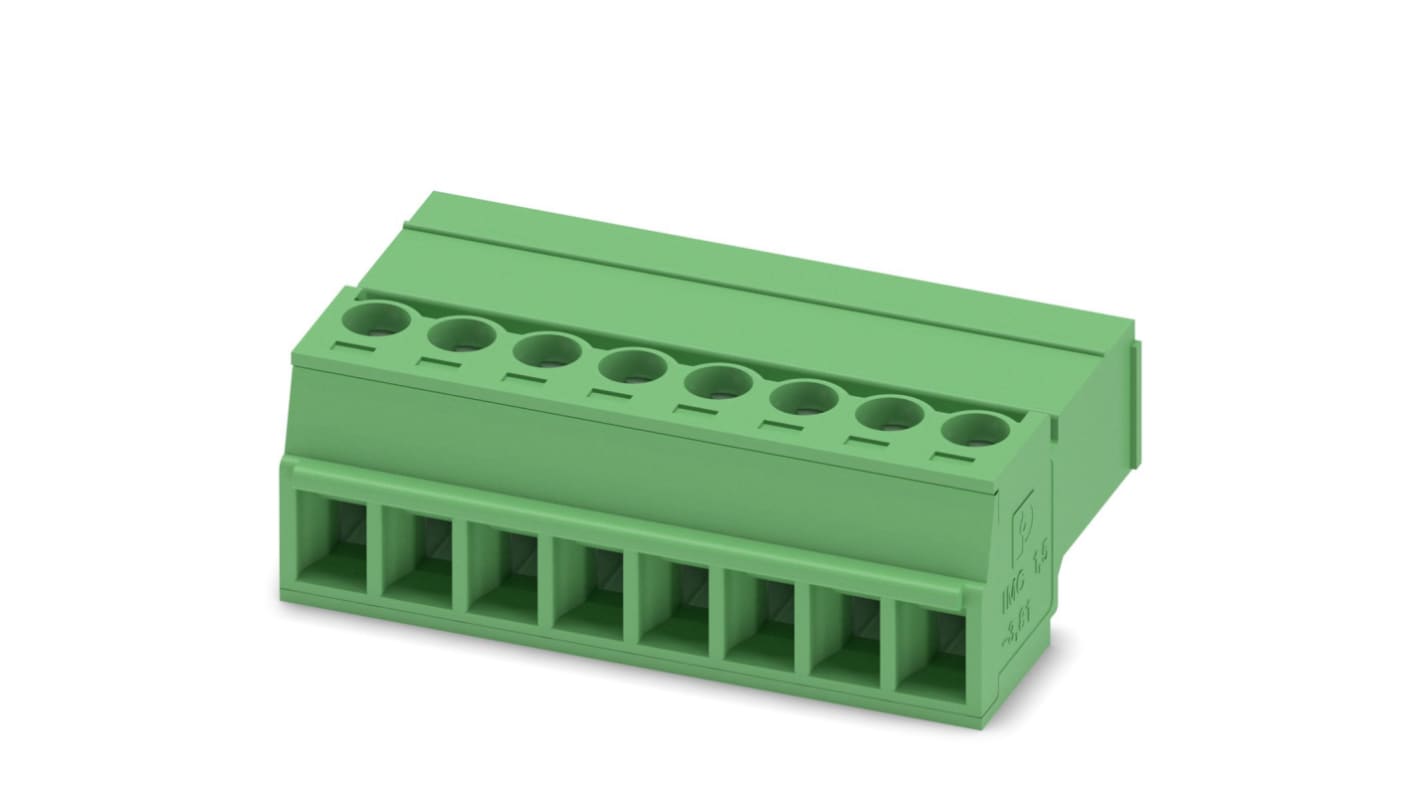

フエニックス・コンタクトIMC 1.5/8-ST-3.81シリーズ プラグ可能ターミナルブロック、8極、3.81mmピッチ - 1857948


このプラグ式端子台は、さまざまなアプリケーションで多用途に使用できるように設計されています。逆プラグ端子台はネジ端子接続で、28～16AWGの幅広いワイヤーサイズに対応します。1列8ポジションのこのコンパクトなコネクターは、長さ18.45mm、幅31.27mmで、スペースに制約のある電子機器のセットアップに理想的な選択肢です。

特徴と利点


• よく知られた接続原理がグローバルな使用をサポート
• 接触力の向上により温度上昇を最小化
• 柔軟性のために2本の導線を接続可能
• テンションスリーブ設計により、確実なねじ接続を実現
• 耐久性に優れたポリアミド素材
• 最大8Aの大電流アプリケーションに最適

用途


• オートメーションシステムの配線に使用
• 制御盤に採用
• 電気パネル接続に最適
• 単線と撚り線の両方に効果的に対応
• タッチプルーフ出力を必要とする機器に適用

確実な接続のための締め付けトルク仕様は？


締め付けトルクは、端子を損傷することなく確実に接続するために、0.22 Nmから0.25 Nmの間とする。

この端子台はフレキシブル導線に使用できますか？


0.14mm²から1.5mm²までのフレキシブルな導体に対応し、多様な配線オプションを提供します。

このコネクタの定格サージ電圧は？


定格サージ電圧は2.5kVで、電圧スパイクに強い。

導体準備に必要なストリップの長さは決まっていますか？


はい、必要な導線のストリップ長は7mmで、設置時の最適なパフォーマンスを保証します。

この端子台のピッチは、その用途にどのように影響しますか？


3.81mmピッチはコンパクトな配置を可能にし、密集した回路レイアウトでのスペースの有効利用を容易にします。

ブランド・メーカー：フエニックス・コンタクト / Phoenix Contact
