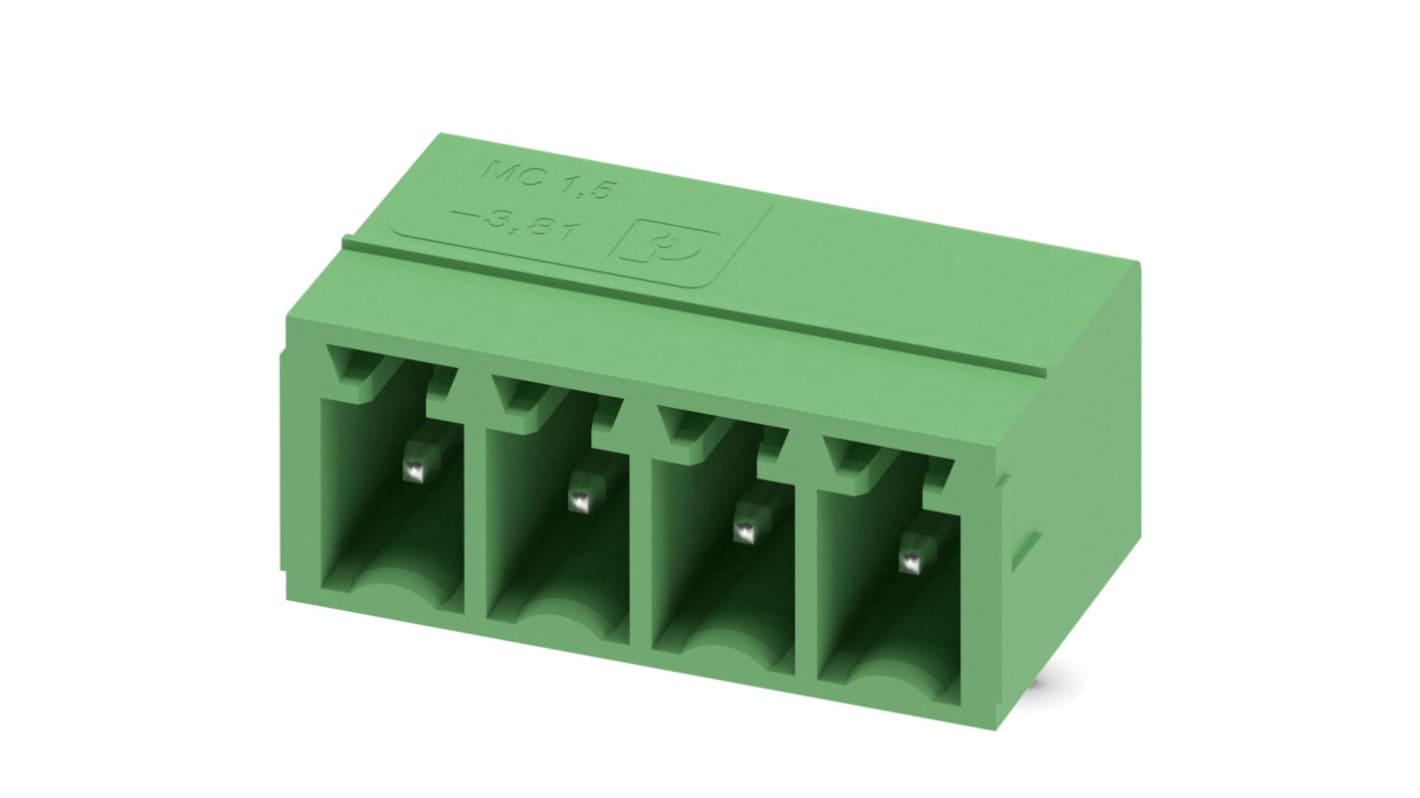

Phoenix Contact プラグ対応端子台, 4極, 1列, 3.81 mmピッチ, 8A, 300V, はんだ
- RS品番:
- 220-4759
- Distrelec 品番:
- 304-32-313
- メーカー型番:
- 1803293
- メーカー/ブランド名:
- フエニックスコンタクト
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋5個入り) 小計：*
￥1,218.00
(税抜)
￥1,339.80
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年8月06日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 120 | ￥243.60 | ￥1,218 |
| 125 - 1245 | ￥212.40 | ￥1,062 |
| 1250 - 2495 | ￥185.40 | ￥927 |
| 2500 - 4995 | ￥157.20 | ￥786 |
| 5000 + | ￥130.60 | ￥653 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 220-4759
- Distrelec 品番:
- 304-32-313
- メーカー型番:
- 1803293
- メーカー/ブランド名:
- フエニックスコンタクト
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | フエニックスコンタクト | |
| 極数 | 4 | |
| プロダクトタイプ | プラグ対応端子台 | |
| ピッチ | 3.81mm | |
| 電流 | 8A | |
| 行数 | 1 | |
| 材質 | ポリブチレンテレフタレート | |
| オス・メス | オス | |
| 適合電線サイズmm2 Max | 1.5mm² | |
| 方向 | ライトアングル | |
| 色 | 緑 | |
| ワイヤ接続方法 | はんだ | |
| 電圧 | 300V | |
| 長さ | 9.2mm | |
| シリーズ | MC 1.5/ 4-G-3.81 | |
| 幅 | 16.63mm | |
| 規格 / 承認 | cULus, CSA, CHINA RoHS, EU REACH SVHC, EU RoHS | |
| 深さ | 10.65mm | |
| すべて選択 | ||
|---|---|---|
ブランド フエニックスコンタクト | ||
極数 4 | ||
プロダクトタイプ プラグ対応端子台 | ||
ピッチ 3.81mm | ||
電流 8A | ||
行数 1 | ||
材質 ポリブチレンテレフタレート | ||
オス・メス オス | ||
適合電線サイズmm2 Max 1.5mm² | ||
方向 ライトアングル | ||
色 緑 | ||
ワイヤ接続方法 はんだ | ||
電圧 300V | ||
長さ 9.2mm | ||
シリーズ MC 1.5/ 4-G-3.81 | ||
幅 16.63mm | ||
規格 / 承認 cULus, CSA, CHINA RoHS, EU REACH SVHC, EU RoHS | ||
深さ 10.65mm | ||
- COO（原産国）:
- DE
フエニックス・コンタクト MC 1.5/4-G-3.81シリーズ プラグ可能ターミナルブロック、3.81mmピッチ、はんだ終端方式 - 1803293
差込み式端子台は、電気接続のためのソリューションを提供し、さまざまなオートメーションおよび電気アプリケーションで効率的な性能を保証します。直角方向なので、設計の柔軟性が向上する。定格電流8A、定格電圧300Vまでのこの製品は、安全な電気インターフェイスに不可欠です。
特長と利点
• 豊富な接続性を実現する4つの接点端子構成
• コンパクトなセットアップでスペース効率を高める直角設計
• 3.81mmピッチコネクターにより、組み立て時のアライメントを簡素化
• はんだ終端ブロックが接続を確実にする
• 最大8Aの電流に対応し、多用途に使用可能
• 厳しい環境基準に準拠した素材を使用
用途
• PCB製造におけるウェーブソルダリングプロセスの活用
• オートメーションシステムにおける直角コネクタの統合に最適
• コンパクトなコネクターを必要とする電気エンクロージャーに最適
• 安全な接続が必要な電子機器によく使用される
この部品がサポートできる最大電流は？
最大電流は8A。
この部品を回路基板に取り付けるにはどうすればよいですか？
最適な性能を得るためには、スルーホール実装手順に従ってください。
高電圧での使用に適していますか？
はい、300Vまでの電圧に対応しています。
温度差のある環境でも使用できますか？
はい、-40～100℃の温度範囲で効果的に作動します。
この端子台はどのようなPCBに使用できますか？
ウェーブはんだ付け用に設計された標準的なプリント基板と互換性がある。
ブランド・メーカー：フエニックス・コンタクト / Phoenix Contact
Approvals
UL (E60425)、CSA (LR13631)
