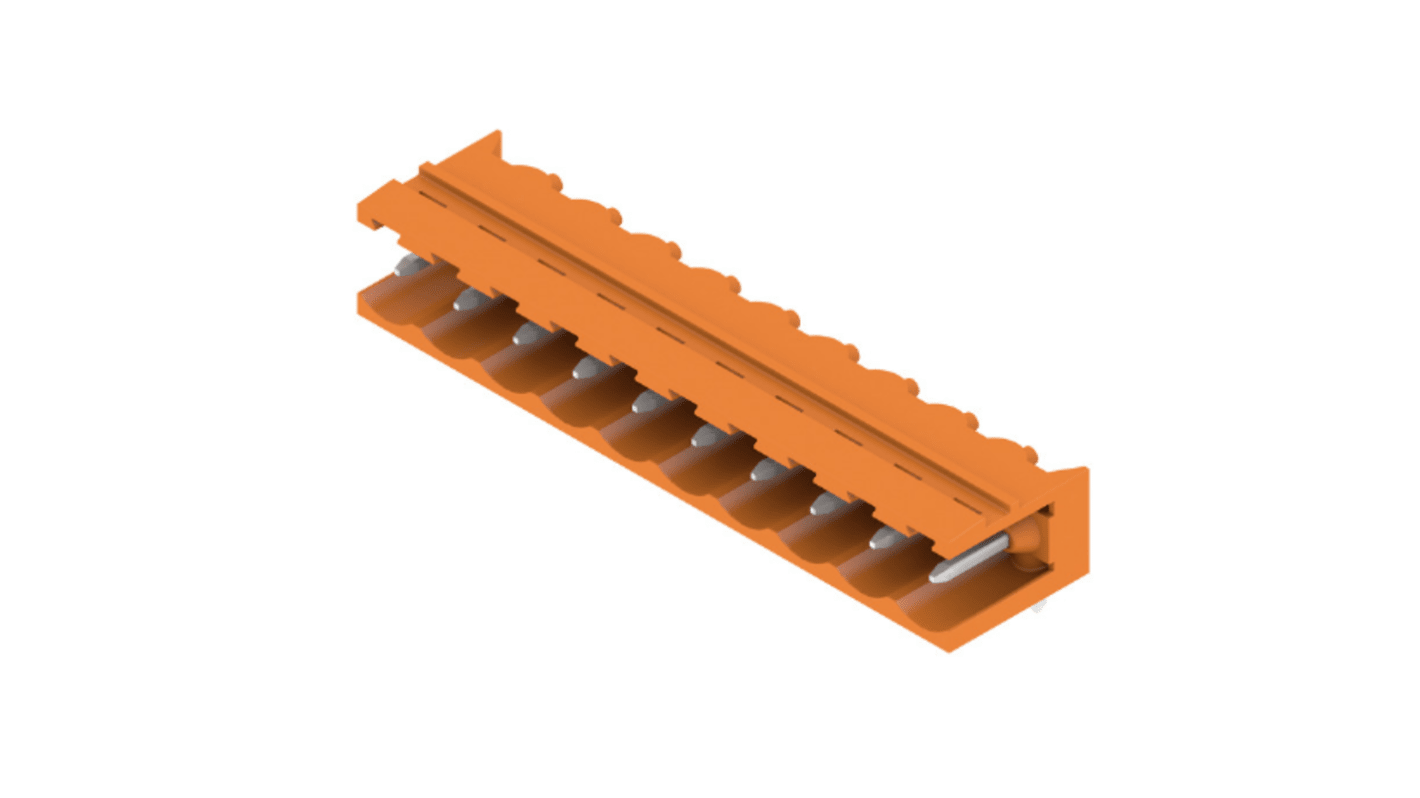

Weidmüller 基板接続用ピンヘッダ 10極 5.08mm 1列 SL 5.08HC/10/90 3.2SN OR BX - 1146900000

プラガブル端子台 の一覧へ
取扱停止中
この商品はお取扱い終了致しました。
RS品番:
733-0415
メーカー型番:
1146900000
メーカー/ブランド名:
Weidmüller
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Weidmüller

プラグ式端子台タイプ

ヘッダ

極数

10

ピッチ

5.08mm

シリーズ

OMNIMATE SL

行数

1

接続方向

ライトアングル

実装タイプ

スルーホール実装

結線方法

はんだ

定格電流

18.0A

定格電圧

400 → 0 V

色

オレンジ

コンタクト材質

銅合金

COO（原産国）:
DE

横型開端型スルーホールヘッダ、ピン長3.2 mm


SL 5.08 mmピッチOmnimateヘッダは、ピン長が3.2 mmで、ウェーブはんだ付けに適しています。

備考

かん合するケーブル取り付け端子については、ねじタイプは代表品番733-0777、ライジングクランプタイプは代表品番733-0828、テンションクランプねじなしタイプは代表品番733-0878を参照してください。

ワイドミュラーOMNIMATE SLシリーズ プラグ可能ターミナルブロック、定格電流18A、定格電圧400V - 1146900000


このプラグ式端子台は、様々な電子アプリケーションにおいて信頼性の高い接続性を保証します。1列に10個の接点が並ぶ構成が特徴で、スペースが限られている環境向けに設計されています。ライトアングル・ボディは、既存のセットアップに簡単に組み込むことができ、スルーホール・マウント・タイプは、確実な取り付けを保証します。

特徴と利点


• 耐久性に優れた銅合金製
• 18Aの定格電流で大きな電流需要に対応
• 多様な用途に適した定格電圧400V
• 5.08mmピッチ設計でコンパクトな組み立てをサポート
• 信頼性を高めるシンプルなはんだ終端方法
• 限られたスペースでの配線を容易にする直角方向

用途


• 産業オートメーションにおける配電に最適
• 電子機器の回路基板に最適
• センサーとアクチュエーターの接続に使用
• 電気系統の制御盤に採用

大電流アプリケーションに対応できるか？


はい、18.0Aの定格電流に対応しています。

狭い場所での使用に適していますか？


直角方向は、統合を簡素化する。

標準的なPCB設計に適合しますか？


ピッチは5.08mmで、一般的なスペーシングに対応する。

簡単に取り付けられますか？


はい、確実な取り付けのためのスルーホール取り付けが特徴です。


5.08 mmピッチ - Weidmüller Omnimateシリーズ


Weidmüller製のOmnimateシリーズの5.08 mmピッチ間隔2分割コネクタを使用すれば、板ばねとスプリングライジングクランプ技術、又はテンションクランプとねじなしプッシュイン技術を使用して電線対基板の接続が可能になります。 Weidmuller 8極クランプライジング端子は、幅広い基板設計とコネクタに適しています。


• 基板穴径: 1.3 mm
• ねじクランプタイプは最大1.5 mm²のワイヤに対応
• テンションクランプとIDC (ねじなし)のオプションで、組み立て時間の短縮が可能
• ストレート(開端又は閉端)90°基板ピン又は135°ヘッダでオスヘッダを成形
• 極性ピンによって誤接続を防止
