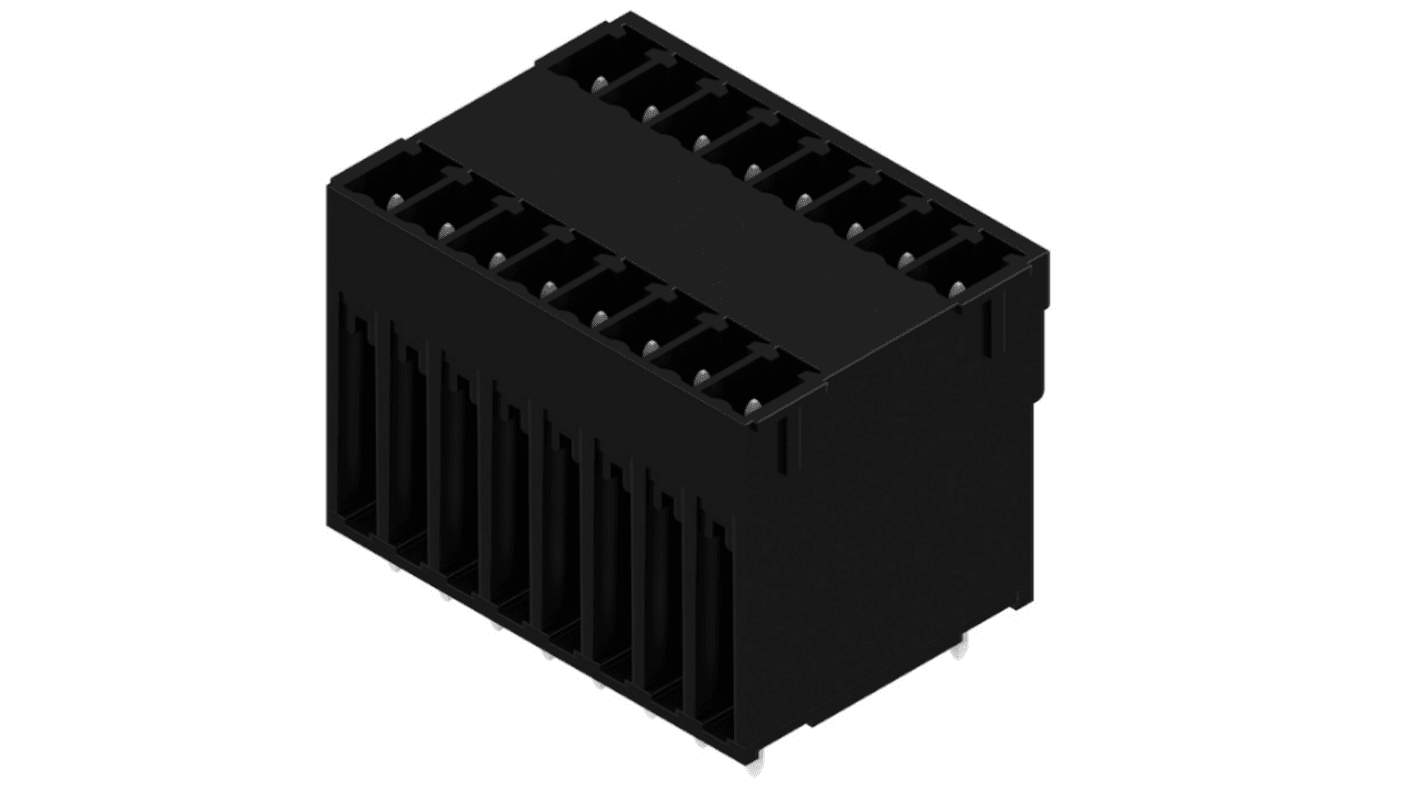

Weidmuller 基板接続用ピンヘッダ 16極 3.81mm 2列 1030340000

プラガブル端子台 の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥9,210.00

(税抜)

￥10,131.00

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年4月02日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
5 - 5￥1,842.00￥9,210
10 +￥1,807.20￥9,036

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
739-4059
メーカー型番:
1030340000
メーカー/ブランド名:
Weidmüller
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Weidmüller

プラグ式端子台タイプ

ヘッダ

極数

16

ピッチ

3.81mm

シリーズ

SCD

行数

2

接続方向

ストレート

実装タイプ

スルーホール実装

結線方法

はんだ

定格電流

17.5A

定格電圧

320.0 V

色

黒

材質

Copper Alloy (Contact), PAGF (Insulation)

コンタクト材質

銅合金

COO（原産国）:
CN

SCD 2列ヘッダ - 180 °ピン長さ3.2 mm


これらのWeidmuller SCDシリーズの180 °、スルーホールヘッダは、はんだピン長さ3.2 mmで、ウェーブはんだ付けに適しています。

備考

かん合相手の3.81 mmピッチBCZプラグソケットコネクタについては、代表品番739-3857 (180 °)及び代表品番739-3920 (90 °)を参照してください。

ワイドミュラーSCDシリーズ プラグ可能端子台、16極、3.81mmピッチ - 1030340000


このプラグ式端子台は、複雑な電子回路レイアウトでの効率的な接続のために設計されています。3.81mmピッチ、2列16接点構成のこのスルーホール端子台は、はんだ終端処理を容易にします。その堅牢な設計は、最大17.5Aの定格電流と320Vの定格電圧に対応し、さまざまな用途で信頼性の高い性能を発揮します。

特徴と利点


• 1つのサーフェスで2つのインターフェースを使用可能
• ボードスペースを最適化するストレートボディ
• 標準的なコネクタレイアウトに対応
• 識別しやすいラベリングとコーディングスペースを提供
• 錫メッキ銅合金接点が耐久性を向上
• 汎用性のため、-50～120 °Cの温度に耐える

用途


• オートメーション制御システムに最適
• 産業機械の配線接続に最適
• 電子計測器用
• 低電圧の配電作業にお勧め

この端子台でどのような接続が可能ですか？


この端子台はスルーホール接続に対応しており、プリント基板表面に直接確実に取り付けることができるため、さまざまな回路設計に最適です。

素材構成は性能にどのように影響するのか？


銅合金接点は優れた導電性と耐食性を確保し、PAGF絶縁材料は熱安定性と難燃性を提供し、多様な環境に適している。

この部品をウェーブはんだ付けするには、どのような方法が推奨されますか？


はんだ付けの最高温度は260℃とし、損傷を防ぐために十分な冷却速度をとることを推奨する。組み立て中の部品の完全性を確保するためには、指定された時間制限を守ることが極めて重要である。

接点定格は、特定のアプリケーションの選択にどのように影響しますか？


定格電流17.5A、定格電圧320Vのこの端子台は、需要の高いアプリケーションに適しており、複雑な電気システムにおいて堅牢で安全な接続を保証します。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。



3.81 mmピッチ - Weidmüller Omnimateシリーズ
