Weidmuller 基板接続用ピンヘッダ 16極 3.81mm 2列 1030850000

プラガブル端子台 の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋5個入り) 小計：*

￥10,656.00

(税抜)

￥11,721.60

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 本日発注の場合は 2026年5月21日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
購入単位毎合計*
5 - 5￥2,131.20￥10,656
10 +￥2,090.00￥10,450

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
739-4074
メーカー型番:
1030850000
メーカー/ブランド名:
Weidmüller
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Weidmüller

プラグ式端子台タイプ

ヘッダ

極数

16

ピッチ

3.81mm

シリーズ

SCD

行数

2

接続方向

ストレート

実装タイプ

スルーホール実装

結線方法

はんだ

定格電流

17.5A

定格電圧

320.0 V

色

黒

コンタクト材質

銅合金

材質

Copper Alloy (Contact), PAGF (Insulation)

COO（原産国）:
CN

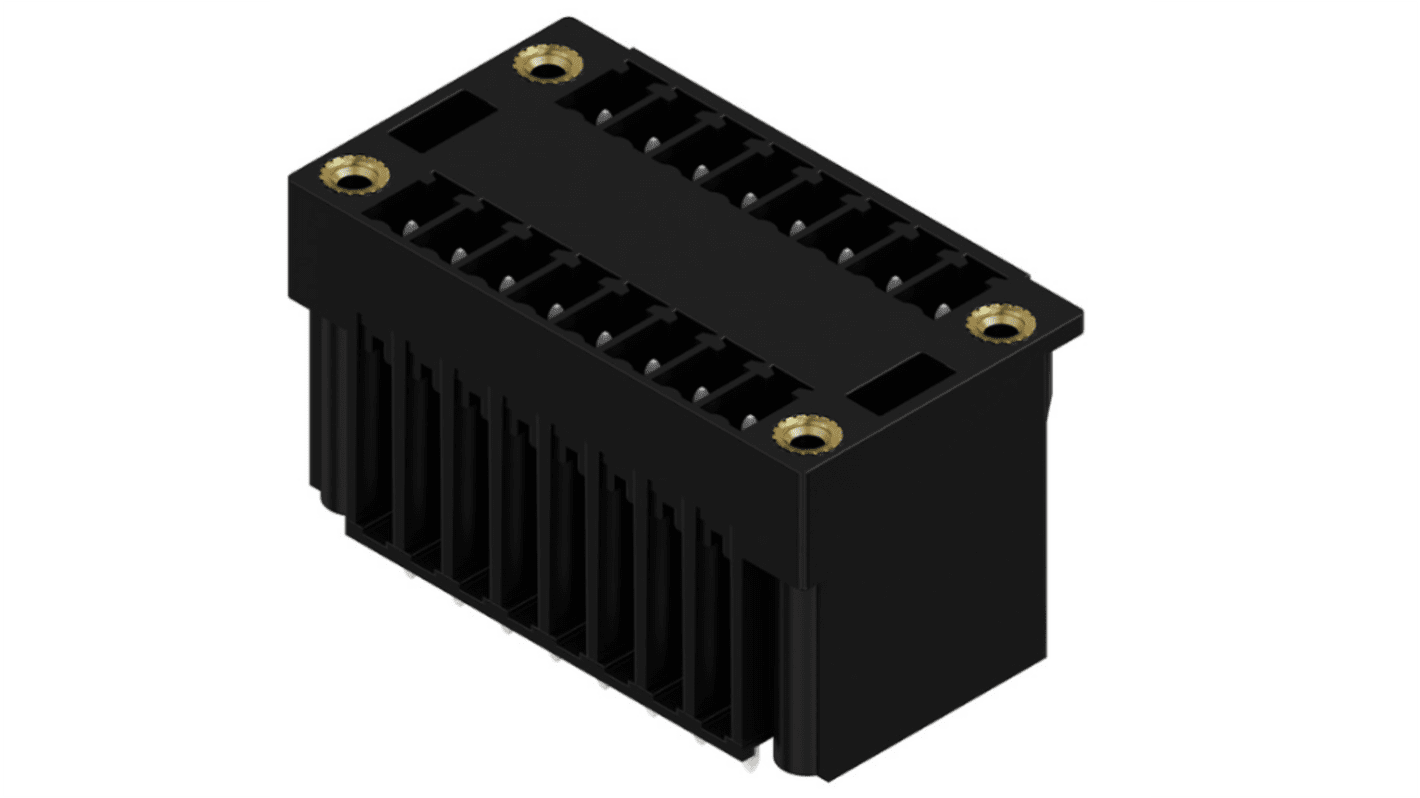

SCDフランジ2列ヘッダ - 180 ° 3.2 mmピン長


このWeidmuller SCDシリーズの2段、180 °、スルーホール、フランジヘッダは、ウェーブはんだ付けに適した長さ3.2 mmのはんだピンを備えています。

備考

3.81 mmかん合ピッチBCZフランジプラグソケットコネクタについては、代表品番739-3873(180 °の場合)と代表品番739-3946(90 °の場合)を参照してください。

ワイドミュラーSCDシリーズ プラグ可能端子台、16極、3.81mmピッチ - 1030850000


さまざまなアプリケーションで効率的な接続を実現するために設計されたこのプラグ式端子台は、3.81mmピッチで2列のため、コンパクトな設置が可能です。合計16個の接点を備え、堅牢な構造と多様な取り付けオプションを兼ね備えています。スルーホールアプリケーションに最適なこの大電流端子台は、最新の電子システムの接続性を高めるために不可欠なコンポーネントです。

特徴と利点


• 多様な環境に対応する黒色プラグ式端子台
• はんだ付けによる確実な電気接続
• 定格電流17.5A、ハイパワーに対応
• フロントボードへのアクセスでフラッシュ接続が可能
• 2段式デザインにより、1面上のインターフェーススペースを最大化
• 識別しやすいラベリングとコーディングに対応

用途


• 信頼性の高い接続性を必要とする産業オートメーションシステムに使用
• スペースに制約のある電気制御盤に最適
• 堅牢な大電流接続を必要とする機械システムに最適
• 熱的および機械的安定性を必要とするPCB設計に推奨

この端子台の使用温度範囲は？


使用温度範囲は-50～120℃であり、さまざまな環境下での信頼性を確保している。この広い範囲により、低温と高温の両方の環境で効果的に機能する。

はんだピンの寸法は、取り付けにどのように影響しますか？


はんだピンの長さは3.2mmで、はんだ接続が最適になるように設計されており、標準的なプリント基板のはんだパッドに簡単に装着できます。この長さにより、機械的・電気的接続が強固になると同時に、効率的な取り付け作業が可能になる。

この製品は高電圧用途に使用できますか？


はい、定格電圧は320Vまでで、設計時に適切なクリアランスと沿面距離が守られていれば、高電圧の電気設備でも使用できます。

端子台の構造にはどのような材料が使われていますか？


接点材料は銅合金で、導電性と耐食性を高めるために錫メッキが施されている。断熱材はPAGF製で、さまざまな条件下での製品の耐久性と性能に貢献している。
