取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 729-3565
- メーカー型番:
- RK09K1130AU2
- メーカー/ブランド名:
- Alps Alpine
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Alps Alpine | |
| ポテンショメータタイプ | ロータリ | |
| 最大抵抗 | 5kΩ | |
| ギャング数 | 1 | |
| 回転数 | 1 | |
| 定格電力 | 0.05W | |
| 電気テーパー | リニア | |
| 実装タイプ | パネル取り付け、 スルーホール | |
| 終端スタイル | ピン | |
| シャフト長さ | 15mm | |
| 軸径 | 6 mm | |
| シリーズ | RK09K | |
| アクチュエータタイプ | フラットシャフト | |
| 許容差 | ±20% | |
| すべて選択 | ||
|---|---|---|
ブランド Alps Alpine | ||
ポテンショメータタイプ ロータリ | ||
最大抵抗 5kΩ | ||
ギャング数 1 | ||
回転数 1 | ||
定格電力 0.05W | ||
電気テーパー リニア | ||
実装タイプ パネル取り付け、 スルーホール | ||
終端スタイル ピン | ||
シャフト長さ 15mm | ||
軸径 6 mm | ||
シリーズ RK09K | ||
アクチュエータタイプ フラットシャフト | ||
許容差 ±20% | ||

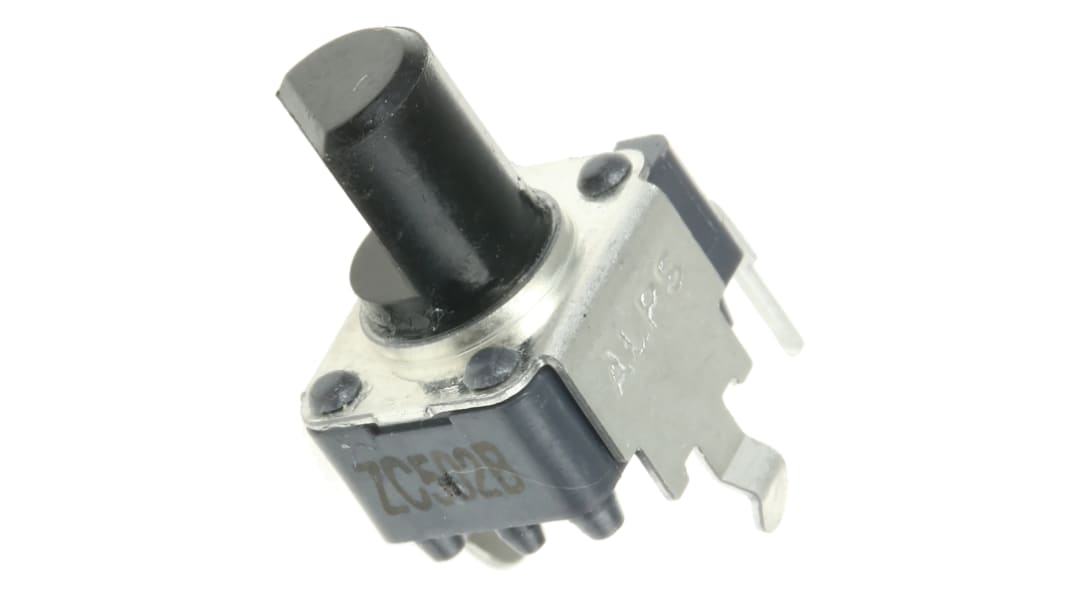

9 mmスナップイン絶縁シャフトポテンショメータRK09K / RK09Dシリーズ
アルプス電気がお届けするRK09K / RK09Dシリーズのポテンショメータは、便利なスナップイン取り付け及び絶縁シャフトを特長としています。このコンパクトタイプのポテンショメータは、高密度セットが必要な場合に最適で、垂直又は水平取り付け方向タイプを用意しています。RK09K / RK09Dシリーズは、オーディオ用途で一般的に使用されています。
特長と利点:
• 9.8 mm幅のコンパクトタイプのポテンショメータは、高密度セットの設計に最適
• 垂直 / 水平取り付け方向
• 総回転角: 280 ° (RK09K) / 300 ° (RK09D)
• フラット、ノブ、ドライバシャフトタイプ
備考
垂直タイプの場合、ヘッディングに表示されているシャフト長は基板表面からシャフトまでの計測、水平タイプの場合、シャフト長は取り付けタグからシャフト端までの計測で、寸法についてはデータシートを参照してください。
