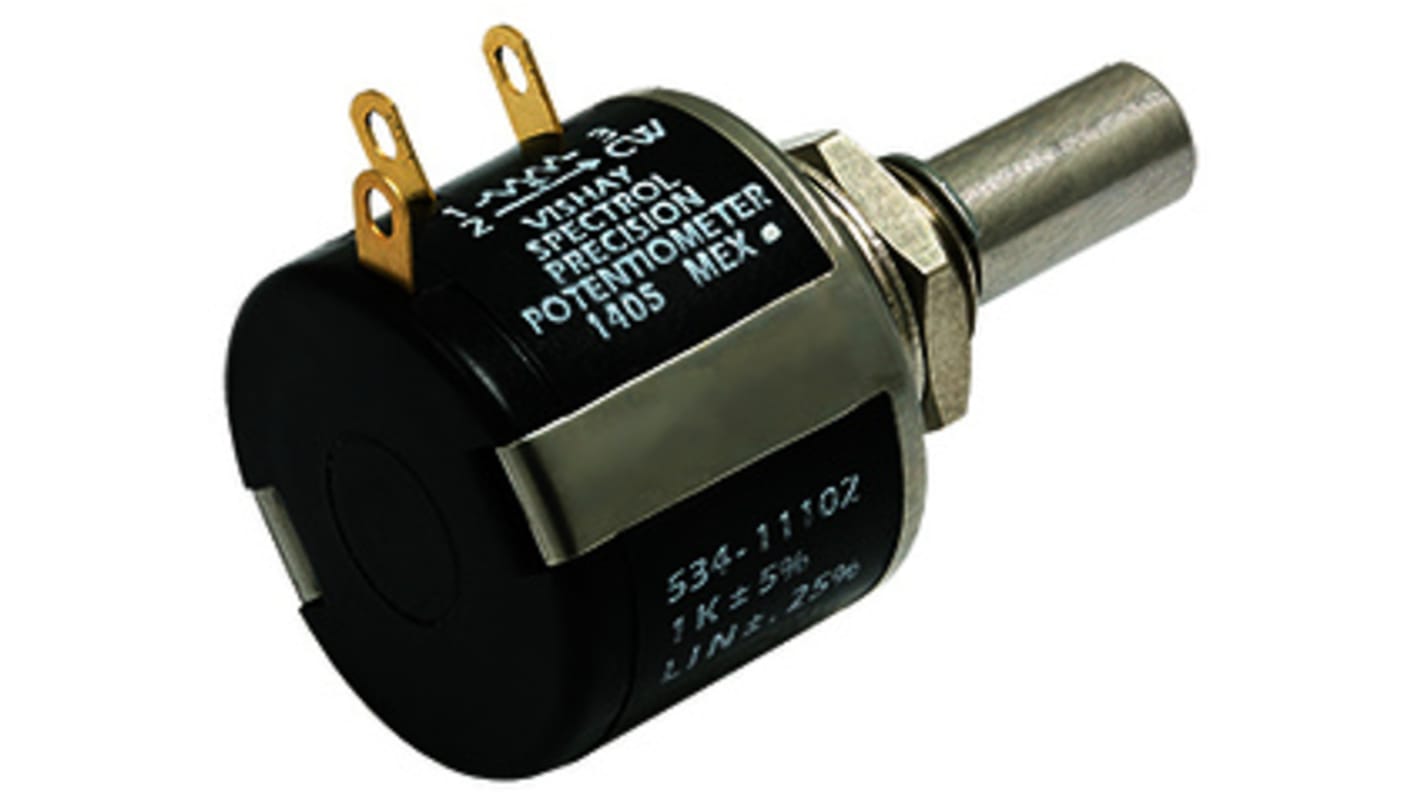

Vishay ポテンショメータ ロータリー, 100 Ω, 回転数：10, 2 W 1 ブッシュ 534-1-1-101
- RS品番:
- 850-9782
- メーカー型番:
- 534-1-1-101
- メーカー/ブランド名:
- Vishay
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
- RS品番:
- 850-9782
- メーカー型番:
- 534-1-1-101
- メーカー/ブランド名:
- Vishay
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Vishay | |
| ポテンショメータタイプ | ロータリー | |
| プロダクトタイプ | ポテンショメータ | |
| 最大抵抗 | 100Ω | |
| 軸径 | 6.35mm | |
| ギャング数 | 1 | |
| 回転数 | 10 | |
| パッキング | ボックス | |
| 許容入力 | 2W | |
| 電気テーパー | リニア | |
| エレメント材料 | 巻線型 | |
| 取付タイプ | ブッシュ | |
| 終端方式 | タレット | |
| シャフト長さ | 20.6mm | |
| 動作温度 Min | -55°C | |
| 動作温度 Max | 125°C | |
| 規格 / 承認 | RoHS | |
| 長さ | 39.67mm | |
| 公差 ± | 5% | |
| アクチュエータのタイプ | 溝付きシャフト | |
| 取付穴径 | 10.32 mm | |
| シリーズ | 534 | |
| すべて選択 | ||
|---|---|---|
ブランド Vishay | ||
ポテンショメータタイプ ロータリー | ||
プロダクトタイプ ポテンショメータ | ||
最大抵抗 100Ω | ||
軸径 6.35mm | ||
ギャング数 1 | ||
回転数 10 | ||
パッキング ボックス | ||
許容入力 2W | ||
電気テーパー リニア | ||
エレメント材料 巻線型 | ||
取付タイプ ブッシュ | ||
終端方式 タレット | ||
シャフト長さ 20.6mm | ||
動作温度 Min -55°C | ||
動作温度 Max 125°C | ||
規格 / 承認 RoHS | ||
長さ 39.67mm | ||
公差 ± 5% | ||
アクチュエータのタイプ 溝付きシャフト | ||
取付穴径 10.32 mm | ||
シリーズ 534 | ||
Vishay 534 シリーズ巻線型ポテンショメータ - 10 回転
• 10 回転
•ブッシングとサーボマウントを用意
•直線性 ± 0.25 % 、ご要望に応じて 0.05 % まで低下
• 1% までの特殊抵抗値許容差
•リヤシャフトエクステンションおよびサポートベアリング
•メトリックシャフトを用意
•デュアルギャング構成と同心シャフト
•高トルク、センタータップ、要求に応じてクラッチがスリップ
•特殊なマーキングとフロントシャフトエクステンション
精密 - 多回転 / サーボ
Note
* サーボポット取り付けキットとともに使用する場合、上記の取り付けキットは不要です。 これは、360°x10回転の機械的移動量を超えてシャフトが回転するのを防止するうえで大切です。
