MikroElektronika モジュール,ステッパドライバ ステッピングモータドライバ

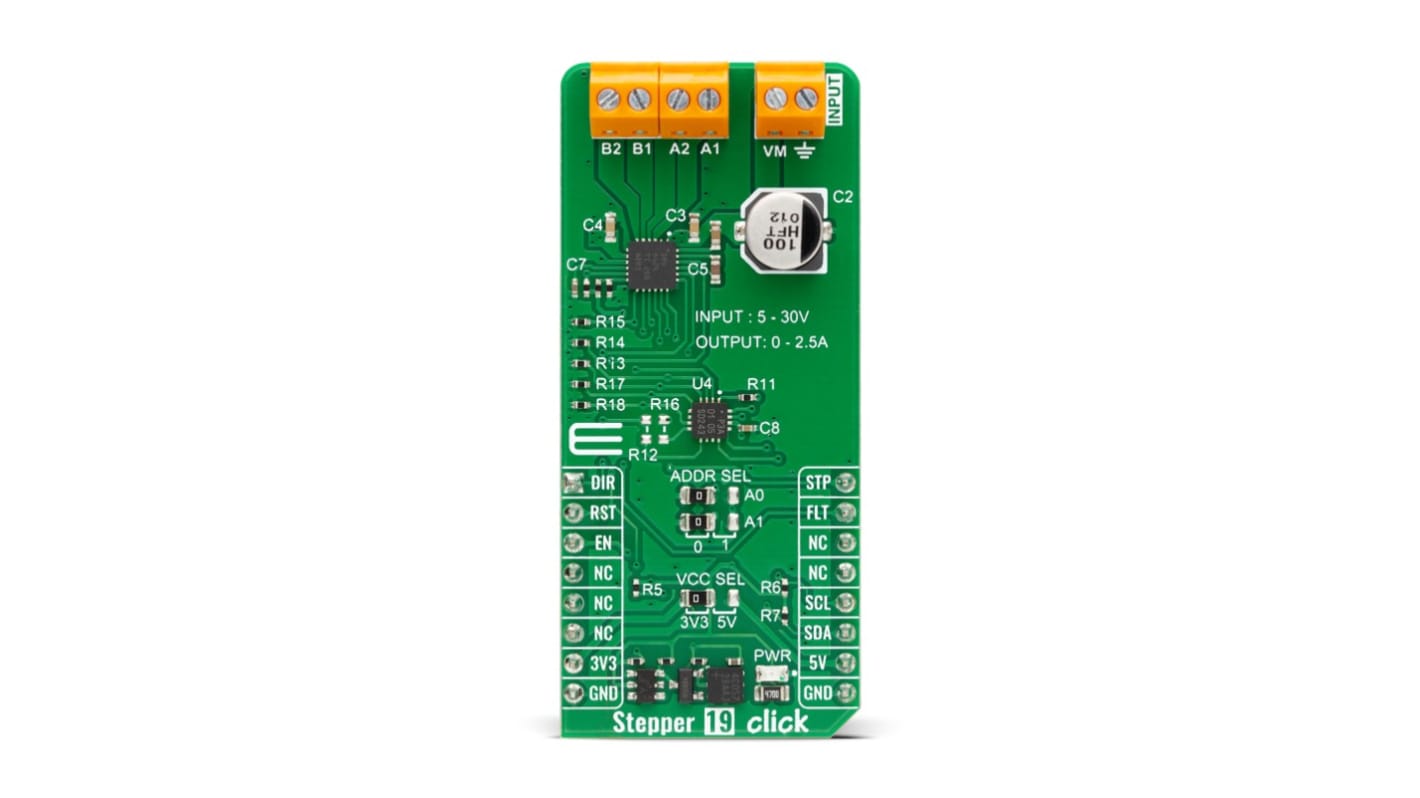

MikroElektronika Stepper 19 Clickは、ステッピングモーターを正確に制御するためのコンパクトなアドオンボードです。このボードは、産業用および民生用ステッピング・モーター駆動用に設計されたテキサス・インスツルメンツのステッピング・モーター・ドライバー、DRV8424を搭載しています。DRV8424は、デュアルNチャネル・パワーMOSFET Hブリッジ・ドライバ、マイクロ・ステッピング・インデクサー、電流検出機能を内蔵しているため、外付けのパワー・センス抵抗は不要です。5V～30Vの外部電源で動作するDRV8424は、最大2.5Aのフルスケール出力電流を供給できます。内部PWM電流レギュレーション・スキームには、パフォーマンスを最適化するためのスマート・チューン、スロー、および混合減衰オプションが含まれています。多チャンネル・システム・モニタリング、ロボット工学、精密位置決め、自動製造工程でのアプリケーションに理想的なこのクリック・ボードは、高度なステッピング・モーター制御のための多用途ソリューションとして登場しました。

デュアル N チャンネルパワー MOSFET H ブリッジドライバ
マイクロステッピングインデクサー
統合電流検出
高出力電流
統合 PWM 電流レギュレーション
保護機能
低電力スリープモード、STEP または DIR インターフェース
