Microchip Evaluation Board 開発キット MCP402XEV

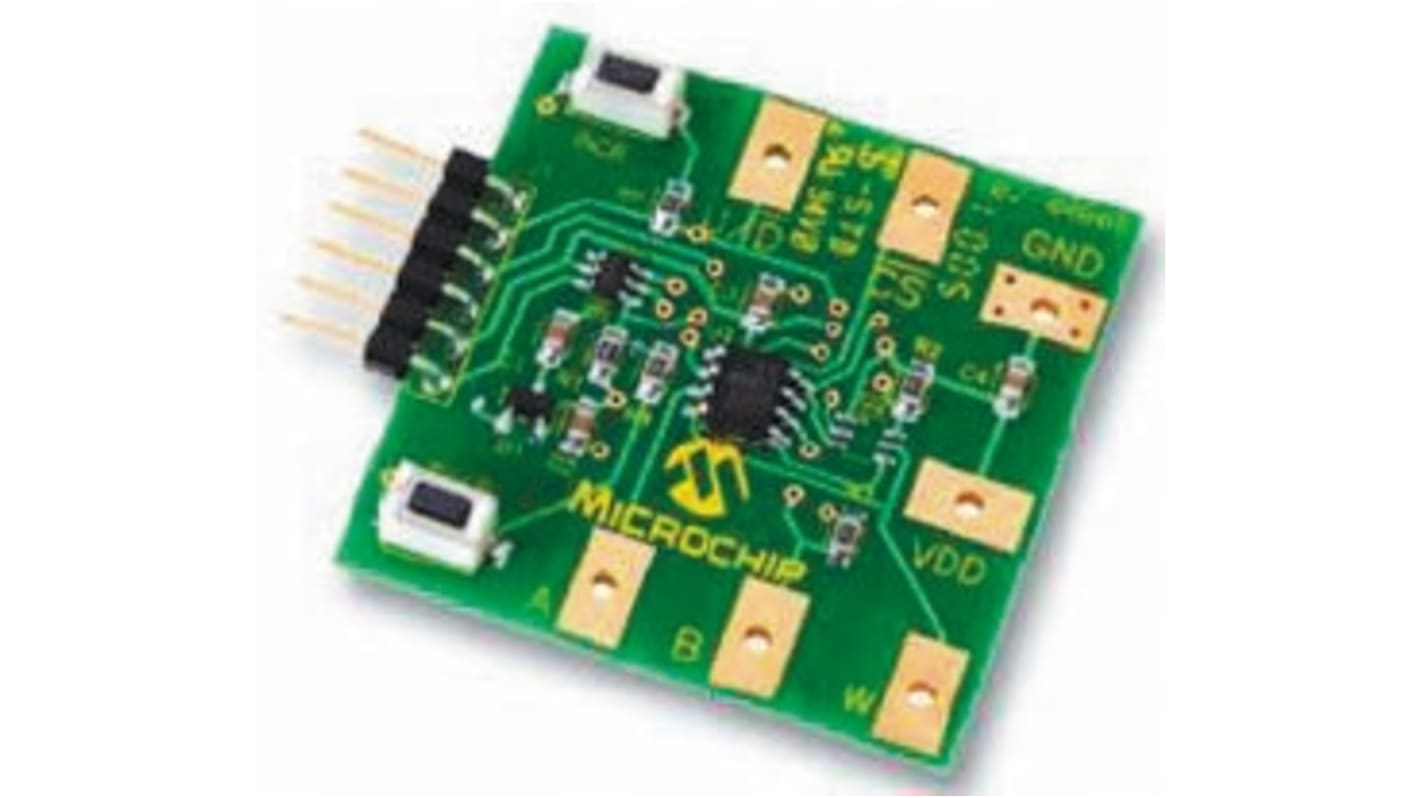

MCP402xEVは、MCP402X不揮発性デジタルポテンショメータの全機能を迅速に試すことができる安価な評価ボードです。 このキットには、構成済みと未構成の2枚の基板が用意されています。 構成済み基板には、MCP4021-103E/SNデジタルポテンショメータが2.5 kΩのプルアップ抵抗と2.5 kΩのプルダウン抵抗を使用して"ウィンドウあり"のポテンショメータとして構成されています。 この基板では、MCP402Xパッケージとして8ピンSOIC、SOT-23-6、及びSOT-23-5をサポートしています。 2つのモメンタリスイッチをさまざまな順序で押すと、フラッシュメモリ付き6ピンPIC10F206-I/OTが、MCP402Xのすべての低電圧(LV)及び高電圧(HV)シリアルコマンドを生成します。 ユーザーはこの方法で、ワイパーの増減、設定のEEPROMへの保存、及びWiperLock(tm)機能を実行できます。 また、この基板は、低コストのMicrochip BFMPプログラミングツールで使用される標準のICSPプログラミングヘッダもサポートしています。

MCP4021 / 4022 / 4023 / 4024サポート
小面積の基板(3.81 x 3.81 cm) (1.5 x 1.5インチ)
構成済み基板 x 1: "ウィンドウあり"ポテンショメータとして構成済みのMCP4021-103E/SN、ファームウェア付きのPIC10F206-I/OT
押しボタン及びMCP402Xを使用してPIC10F206とインターフェイスするサンプルファームウェア: モメンタリスイッチ入力を解釈し、実行するシリアルコマンドを判断します。高速発振出力を使用して、HVコマンド用のチャージポンプを低コストで作成できます。基板は、BFMPプログラミングヘッダを使用したICSP (In-Circuit Serial Programming)をサポートしています。
MCP402Xアプリケーションの迅速なプロトタイプ作成用の未構成の基板 x 1
PIC10F206-I/OT x 1とMCP4021-I/SN (2.1 kΩ、5 kΩ、10 kΩ、50 kΩ) x 2を装備したサンプルキット
