ADAFRUIT INDUSTRIES 評価ボード, アドオンボード, 全Featherボード 用, 2927

FeatherWingsは、Feather開発ボードに特定の機能をもたらします。 スタッキングヘッダピンを使用し、Featherの上に直接フィットします。

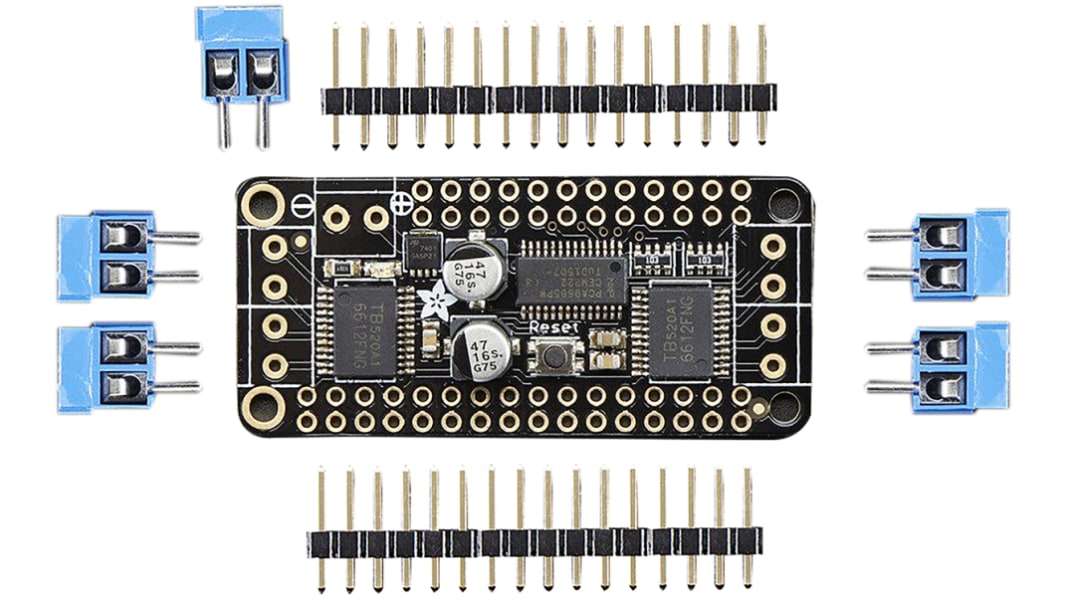

DCモータ / ステッパモータFeatherWingを使用すれば、2個の双極ステッパモータ又は4個のブラシ付きDCモータをFeatherプロジェクトに追加できます。 I2C (SDA / SCLピン)を使用して、すべてのモータと速度を制御します。

32個までのウイングをスタックできるので、最高で64個のステッパモータ又は128個のDCモータを形成できます。 Arduinoソフトウェアライブラリに対応しています。

- 4つのフルHブリッジは、ブリッジあたり1.2 Aの電流に対応し、サーマルシャットダウン保護機能と内部キックバック保護ダイオードを備えています。 4.5 ～ 13.5 V dcでモータを稼動できます。
- 最高で4つの双方向DCモータ、個別の12ビット速度選択(およそ0.02 %の分解能)
- 最高で2台のステッパモータ(ユニポーラ又はバイポーラ)、シングルコイル、ダブルコイル、インターリーブ、又はマイクロステッピング
- 電源投入時に、自動的にモータを無効化
- 3.5 mmの端子台コネクタ(18-26 AWG)
- 極性保護された2ピン端子台とジャンパで、個別のロジック / モータへ供給する外部電源を接続
- ボード寸法: 50.8 x 22.9 x 1.6 mm / 2インチ x 0.9インチ x 0.06インチ
- 重量4.6 g

Adafruit FeatherWingアドオンボード
