MikroElektronika PWMドライバクリック 電源IC 開発キット, PWMドライバクリック, モータコントローラ DMP3010LK3, Si8711CC, DCモータ回転数制御 用, MIKROE-2272
- RS品番:
- 136-0817
- Distrelec 品番:
- 301-63-685
- メーカー型番:
- MIKROE-2272
- メーカー/ブランド名:
- MikroElektronika
1個小計：*
￥3,323.00
(税抜)
￥3,655.30
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 12 は 2025年12月15日 に入荷予定
- 11 は 2025年12月31日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥3,323 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 136-0817
- Distrelec 品番:
- 301-63-685
- メーカー型番:
- MIKROE-2272
- メーカー/ブランド名:
- MikroElektronika
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | MikroElektronika | |
| プロダクトタイプ | 電源IC開発キット | |
| 電源管理機能 | モータコントローラ | |
| 併用可能製品 | DCモータ回転数制御 | |
| キットの分類 | PWMドライバクリック | |
| 搭載機器 | DMP3010LK3, Si8711CC | |
| キット名 | PWMドライバクリック | |
| 規格 / 承認 | No | |
| Distrelec Product Id | 30163685 | |
| すべて選択 | ||
|---|---|---|
ブランド MikroElektronika | ||
プロダクトタイプ 電源IC開発キット | ||
電源管理機能 モータコントローラ | ||
併用可能製品 DCモータ回転数制御 | ||
キットの分類 PWMドライバクリック | ||
搭載機器 DMP3010LK3, Si8711CC | ||
キット名 PWMドライバクリック | ||
規格 / 承認 No | ||
Distrelec Product Id 30163685 | ||

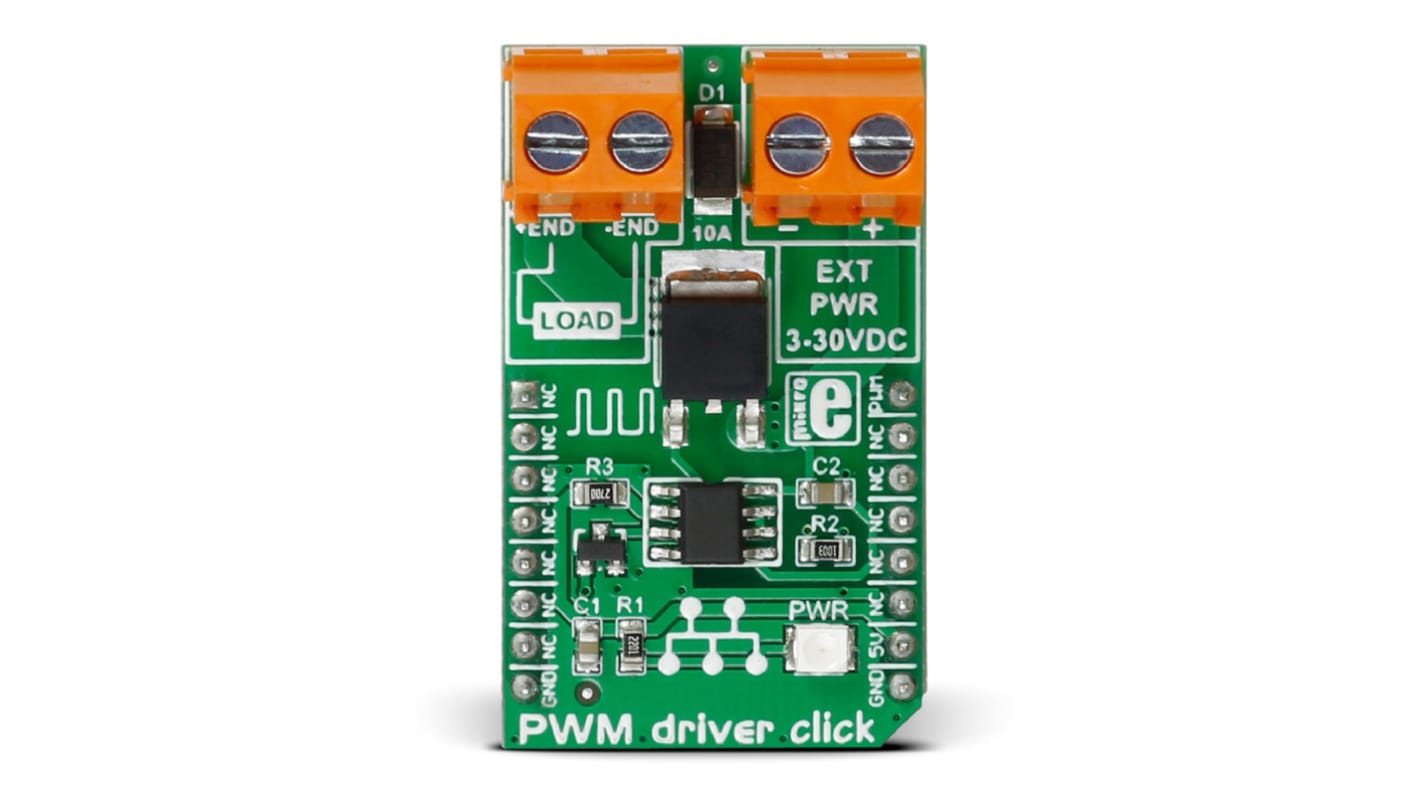

PWM driver click mikroBUS™
PWM driver clickは、DCモータの回転数制御又はDC負荷回路の高速ON/OFF切り替え用のmikroBUSアドオンボードです。Silicon Labs Si8711CCは、LEDエミュレータ入力とオープンコレクタ出力を備えた5 kVデジタルアイソレータです。デジタルアイソレータのパルス幅変調信号が、負荷を制御するパワーMOSFET DMP3010LK3を駆動します。
最大10 Aの負荷を接続可能なねじ止め端子ペア
3 → 30 V dcの外部電源を接続可能なねじ止め端子ペア
デューティサイクル制御インターフェイス用のパルス幅変調(PWM)ピン
mikroBUSソケットでの5 V電源
寸法: 42.9 x 25.4 mm
Click mikroBUS™モータドライバボード
Note
clickボードにヘッダストリップがはんだ付けされています。
