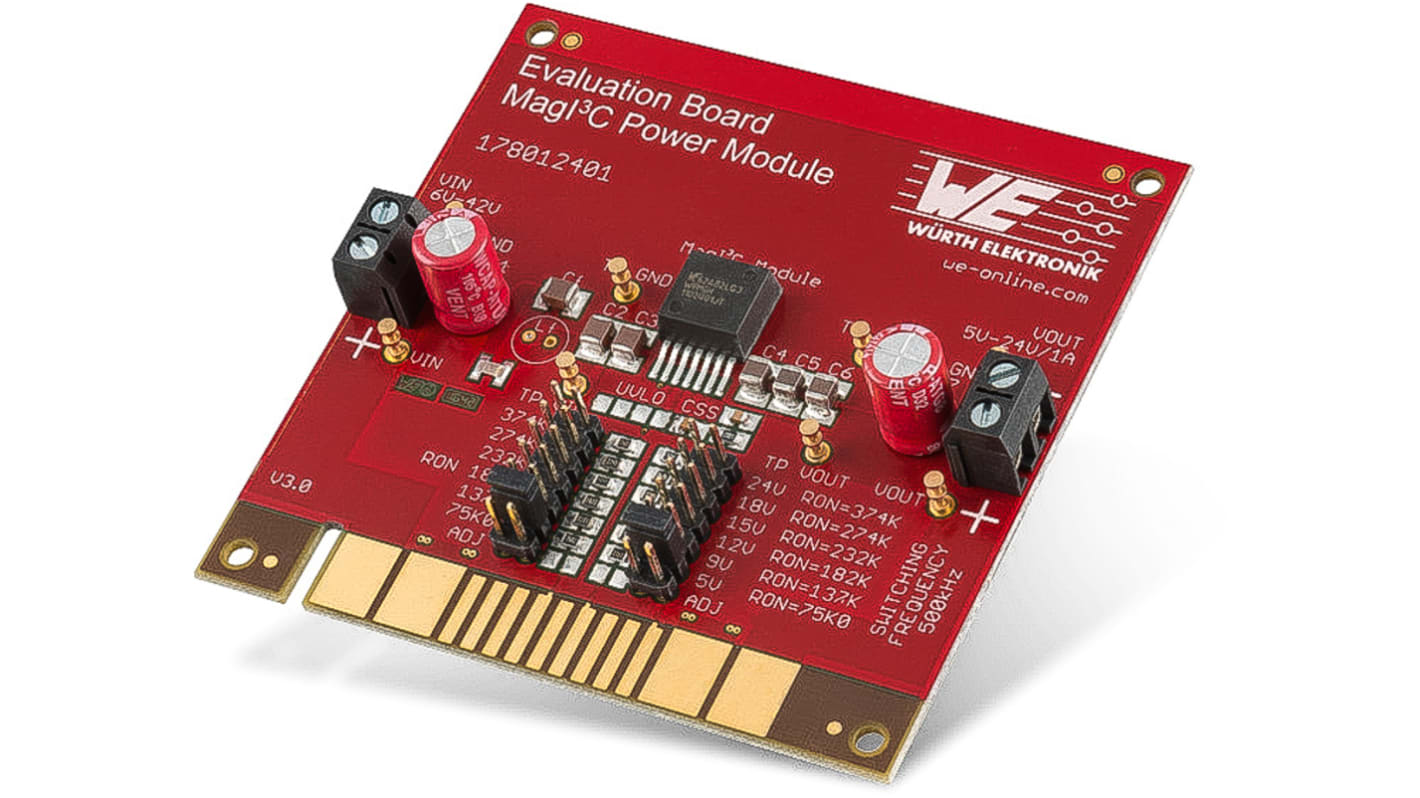

Wurth Elektronik 評価ボード, 評価ボード, ステップダウンレギュレータ, 178032401

MagI³C電源モジュールファミリのVDRMシリーズは、バックスイッチングレギュレータとインダクタが1つのパッケージに収められた完全統合型DC-DC電源です。WPMDH1302401は高効率で、最大3 Aの出力電流を提供します。6 V → 42 Vの入力電圧で動作します。高速過渡応答用に設計されています。熱的性能が高く、手作業又は機械によるはんだ付けが可能な、革新的な産業用高電力密度TO263-7EP (10.16 x 13.77 x 4.57 mm)パッケージに収められています。VDRMレギュレータには、熱的過負荷及び電気的損傷を防ぐオンボード保護回路(サーマルシャットダウン、過電流、短絡、過電圧、及び低電圧保護)を備えています。

最大ピーク効率: 97%
最大電流容量: 3A
幅広い入力電圧範囲: 6 V → 42 V
出力電圧範囲: 5V → 24V
最大出力電力: 36W
迅速な市場投入と使いやすさを実現するシールド付き
インダクタ内蔵ソリューション
クラス最高の熱的性能を実現する単一露出
パッド
低出力電圧リップル
電圧低下ロックアウト保護(UVLO)
プログラム可能ソフトスタート
スイッチング周波数を調整可能
サーマルシャットダウン、突入電流、出力
短絡保護
最大動作周囲温度: 105 °C
ジャンクション動作温度範囲: -40 → 125 °C
RoHS及びREACH規格に準拠
成形化合物UL94クラスV0(可燃性試験)
認定
EN 55022クラスB放射及び伝導放射
規格適合
12 V及び24 Vの産業用レールからのPoint-of-Load
DC-DC用途
産業、テスト及び計測、医療
用途
システム電源
DSP、FPGA、MCU及びMPU電源
I/Oインターフェイス電源

6-42 VIN
5 ～ 24 Vout
3 A
4 層
80 x 80 x 1.6mm
