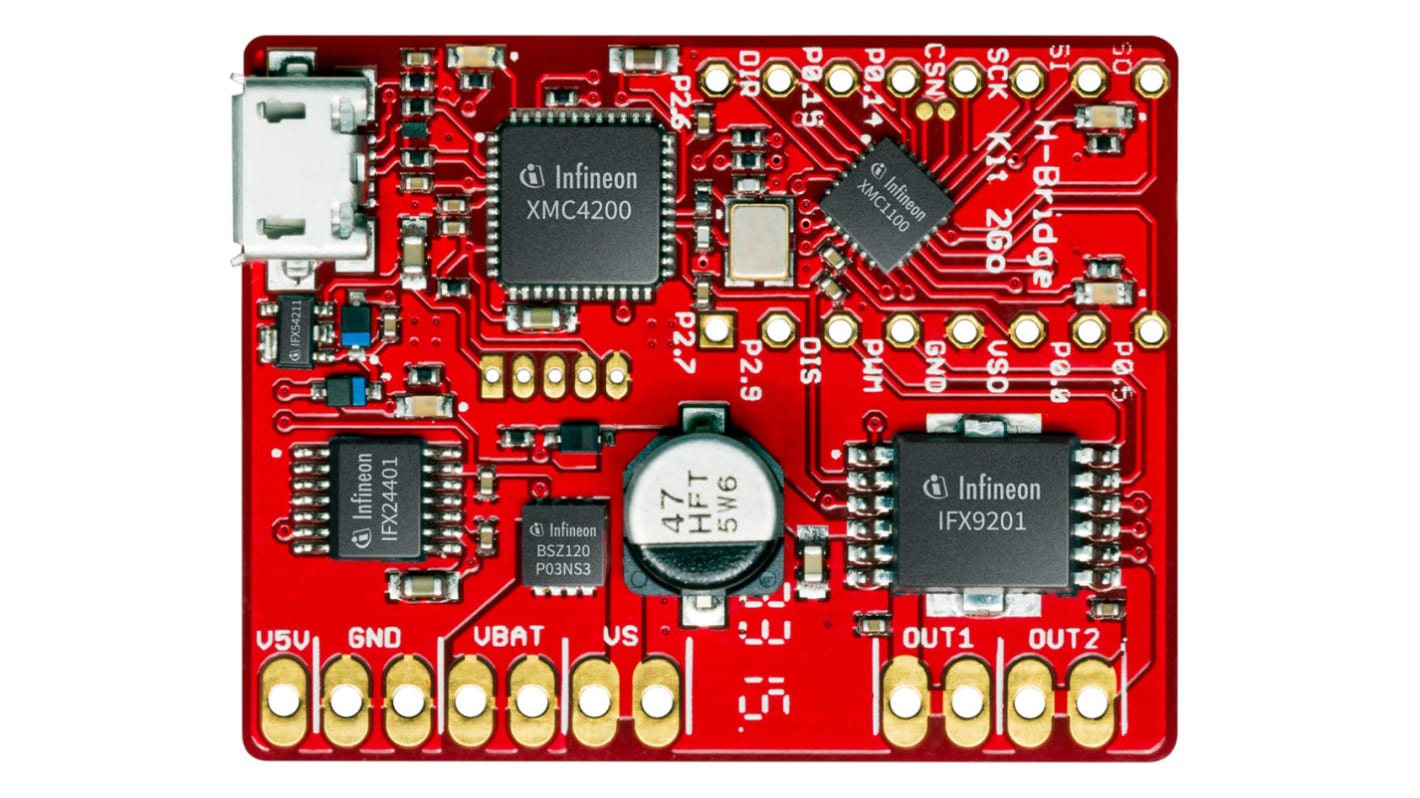

Infineon 評価ボード, 評価ボード, モータ制御, DC-DCモータ制御 用, HBRIDGEKIT2GOTOBO1

この評価ボードは DC-DC モーター制御アプリケーション用に設計されており、特に IFX9201 デバイスを統合しています。小型ブラシ付きDCモーターを駆動するための完全なシステムソリューションです。このコンパクトなボードは、強力なXMC 1100マイクロコントローラと、最大6Aのピーク電流に対応可能なHブリッジを内蔵しています。

• 逆極性保護機能で誤接続を防止
• 様々なタイプの小型モーターに対応し、多目的に使用可能
• 標準化された電源パッドによる容易な接続
• シームレスなプログラミングとトラブルシューティングのためのデバッグ・インターフェースを提供
• 簡単なテストのためのサンプルルーチンがあらかじめプログラムされています。

• ロボットモータドライバ用
• 小規模プロジェクトの自動化に最適
• モーター制御回路のプロトタイピングに使用
• 電子工学の教育プロジェクトに最適
• 遠隔操作モデルの開発に有益

損傷を防ぐため、5Vから36Vの電圧範囲で、VBATに接続された外部電源を必要とする。推奨される最大電圧は、追加冷却なしで15Vである。

このボードは、DAVE™開発プラットフォームを使用してUSBインターフェイス経由でプログラムすることができ、機能強化のために特定のファームウェア・アップデートが可能です。

最大6Aのピーク電流に対応する小型ブラシ付きDCモーター駆動用に設計されており、玩具や小型ロボットなど様々な用途に適している。
