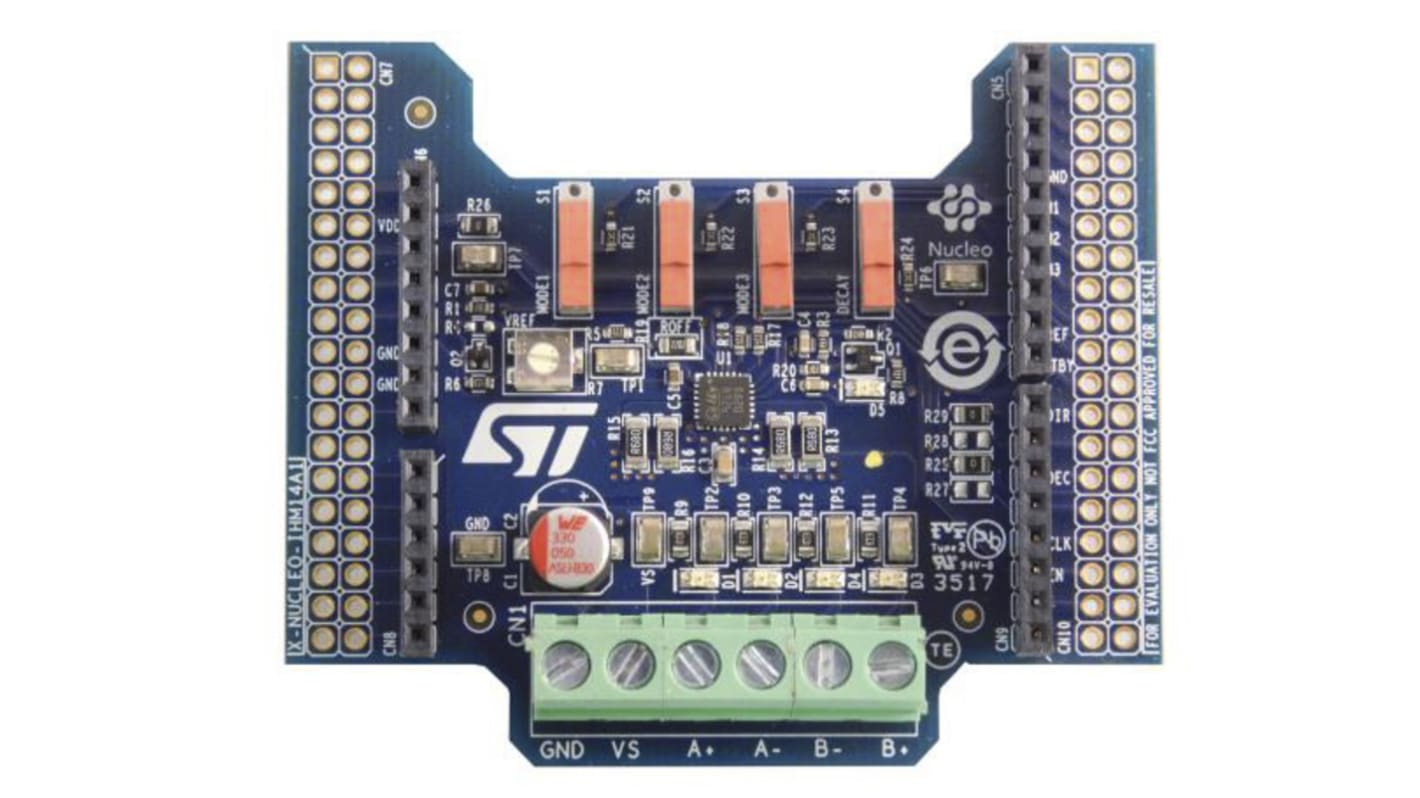

STMicroelectronics ステッパモータドライバ拡張ボード 評価ボード, 評価ボード, モータドライバ X-NUCLEO-IHM14A1, Arduino UNO R3, STM32 Nucleo 用,
- RS品番:
- 164-6983
- メーカー型番:
- X-NUCLEO-IHM14A1
- メーカー/ブランド名:
- STMicroelectronics
1個小計：*
￥2,378.00
(税抜)
￥2,615.80
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 17 は 2025年12月15日 に入荷予定
- 13 は 2025年12月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥2,378 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 164-6983
- メーカー型番:
- X-NUCLEO-IHM14A1
- メーカー/ブランド名:
- STMicroelectronics
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | STMicroelectronics | |
| プロダクトタイプ | 評価ボード | |
| 電源管理機能 | モータドライバ | |
| 併用可能製品 | Arduino UNO R3, STM32 Nucleo | |
| キットの分類 | 評価ボード | |
| 搭載機器 | X-NUCLEO-IHM14A1 | |
| キット名 | ステッパモータドライバ拡張ボード | |
| 規格 / 承認 | RoHS | |
| Distrelec Product Id | 301-76-649 | |
| すべて選択 | ||
|---|---|---|
ブランド STMicroelectronics | ||
プロダクトタイプ 評価ボード | ||
電源管理機能 モータドライバ | ||
併用可能製品 Arduino UNO R3, STM32 Nucleo | ||
キットの分類 評価ボード | ||
搭載機器 X-NUCLEO-IHM14A1 | ||
キット名 ステッパモータドライバ拡張ボード | ||
規格 / 承認 RoHS | ||
Distrelec Product Id 301-76-649 | ||
X-NUCLEO-IHM14A1モータドライバ拡張ボードは、ステッパモータ用のSTSPIN820モノリシックドライバをベースにしています。2D / 3Dプリンタ、ロボティクス、セキュリティカメラなど、モータ駆動機器を実装するSTM32 Nucleoプロジェクトでステッパモータを駆動するためのお手頃価格で使いやすいソリューションです。STSPIN820は、外部レジスタから調整できる一定のオフ時間によるPWM電流制御を実装しています。マイクロステッピングの分解能は最大256段階です。
動作電圧: 7 → 45 V
出力電流: 最大1.5 A rms
最大256段階のマイクロステッピングの微調整
調整可能なオフタイムによる電流制御
完全保護セット:
過電流保護
短絡保護
電圧低下ロックアウト
サーマルシャットダウン
Arduino UNO R3コネクタに適合
STM32 Nucleoボードに適合
RoHS対応
