- RS品番:
- 164-6984
- メーカー型番:
- X-NUCLEO-LPM01A
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 164-6984
- メーカー型番:
- X-NUCLEO-LPM01A
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

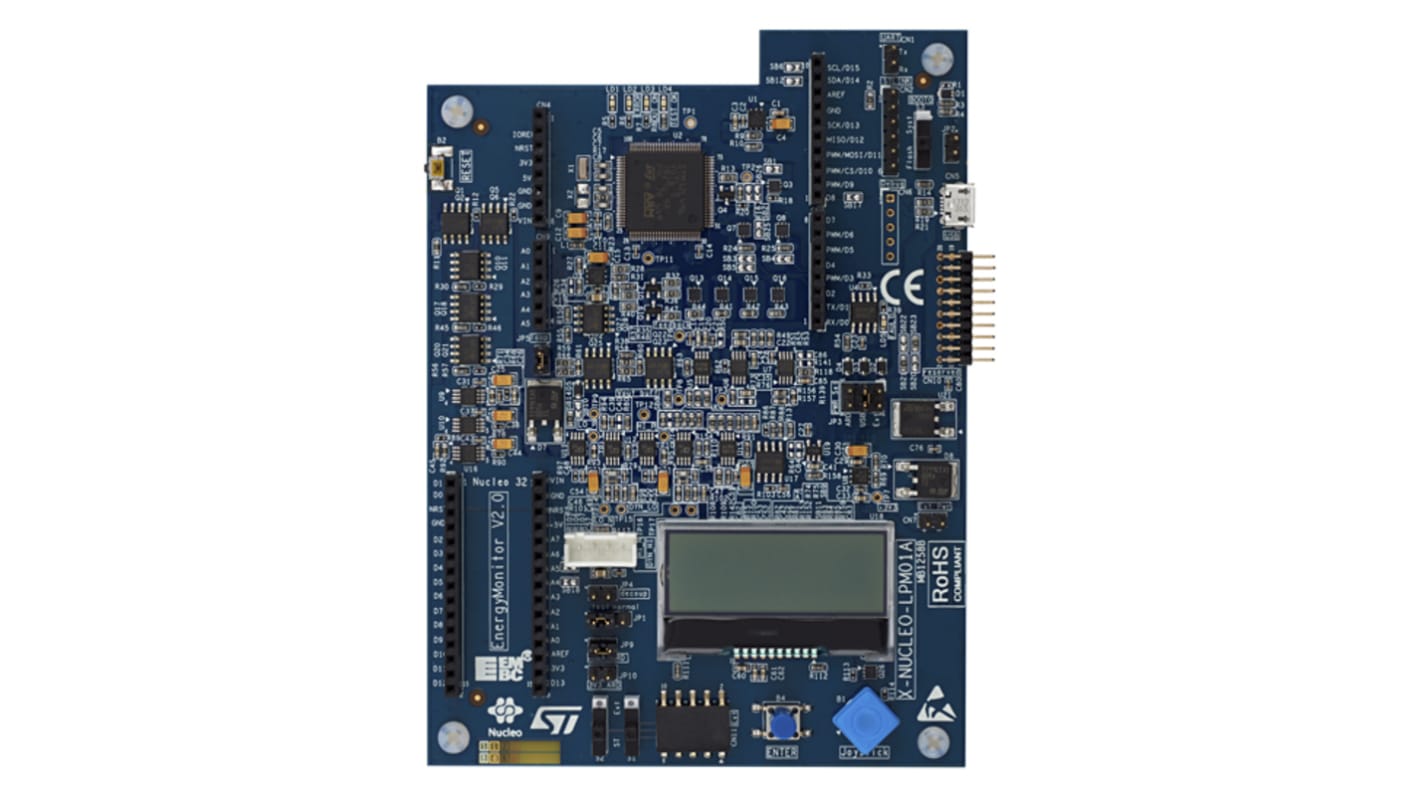

X-NUCLEO-LPM01Aは、高度な消費電力測定機能を備えた1.8 ~ 3.3 Vのプログラマブル電源です。消費平均(200 mAまでの静的測定)やリアルタイム分析(50 mAまでの動的測定 @ 100 kHz帯域幅)を実行します。X-NUCLEO-LPM01Aは、スタンドアロンモード(LCD、ジョイスティック、ボタンを使用して静的測定を表示)、又はUSBでホストPCに接続して使用する制御モード(総合的なグラフィカルユーザーインターフェイスを備えたSTM32CubeMonitor-Powerソフトウェアツールを使用)で動作します。
プログラム可能な電圧源: 1.8 → 3.3 V
静的電流測定: 1 nA → 200 mA
動的測定:
帯域幅: 100 kHz、サンプリングレート: 3.2 Msps
電流: 100 nA → 50 mA
電力測定: 180 nW → 165 mW
電力測定時間の積分によるエネルギー測定計算
EEMBC ULPMark™テストの実行
静的電流測定: 1 nA → 200 mA
動的測定:
帯域幅: 100 kHz、サンプリングレート: 3.2 Msps
電流: 100 nA → 50 mA
電力測定: 180 nW → 165 mW
電力測定時間の積分によるエネルギー測定計算
EEMBC ULPMark™テストの実行
仕様
特性 | |
---|---|
電源管理機能 | 電力管理 |
併用可能製品 | STM32 Nucleo |
キットの分類 | 評価ボード |
対象機器 | X-NUCLEO-LPM01A |
キット名 | STM32 Nucleo Expansion Board |
