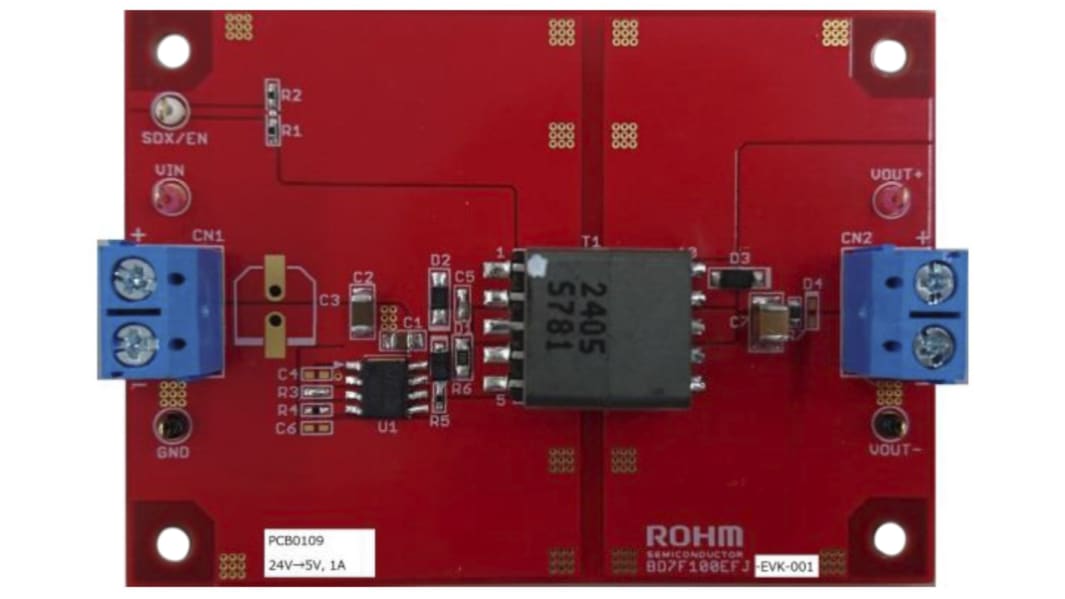

ローム 評価ボード フライバックコンバータ
RS品番:
168-1729
メーカー型番:
BD7F100EFJ-EVK-001
メーカー/ブランド名:
ローム
電源管理開発キット の一覧へ
999999 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥34,090.00
(税抜)
¥37,499.00
(税込)
個
単価
1 +
¥34,090.00
RS品番:
168-1729
メーカー型番:
BD7F100EFJ-EVK-001
メーカー/ブランド名:
ローム
データシート
その他
詳細情報
仕様
Datasheet
RoHSステータス: 適合
この製品は、産業用計測機器市場での長期にわたる供給が保証されています。BD7F100EFJ-LBは、フォトカプラ不要の絶縁型フライバックコンバータです。従来の用途でトランスにより絶縁された安定した出力電圧を得るために必要とされていたフォトカプラ又は三次巻線フィードバック回路が不要になりました。したがって、部品数を大幅に削減し、小型で信頼性の高い絶縁型電源を実現することができます。
独自の適応型オン時間制御技術を採用
高速負荷応答が実現され、外付けの
位相補償部品が不要
固定スイッチング周波数及び低出力リプル
高効率の軽負荷モードに対応(PFM動作)
シャットダウン / イネーブル制御
NチャンネルMOSFET内蔵
ソフトスタート機能
出力負荷補償機能
特性
電源管理機能
フライバックコンバータ
併用可能製品
絶縁フライバックDC-DCコンバータ
キットの分類
評価ボード
キット名
Isolated Flyback DC/DC Converter BD7F100EFJ-LB Evaluation Board
