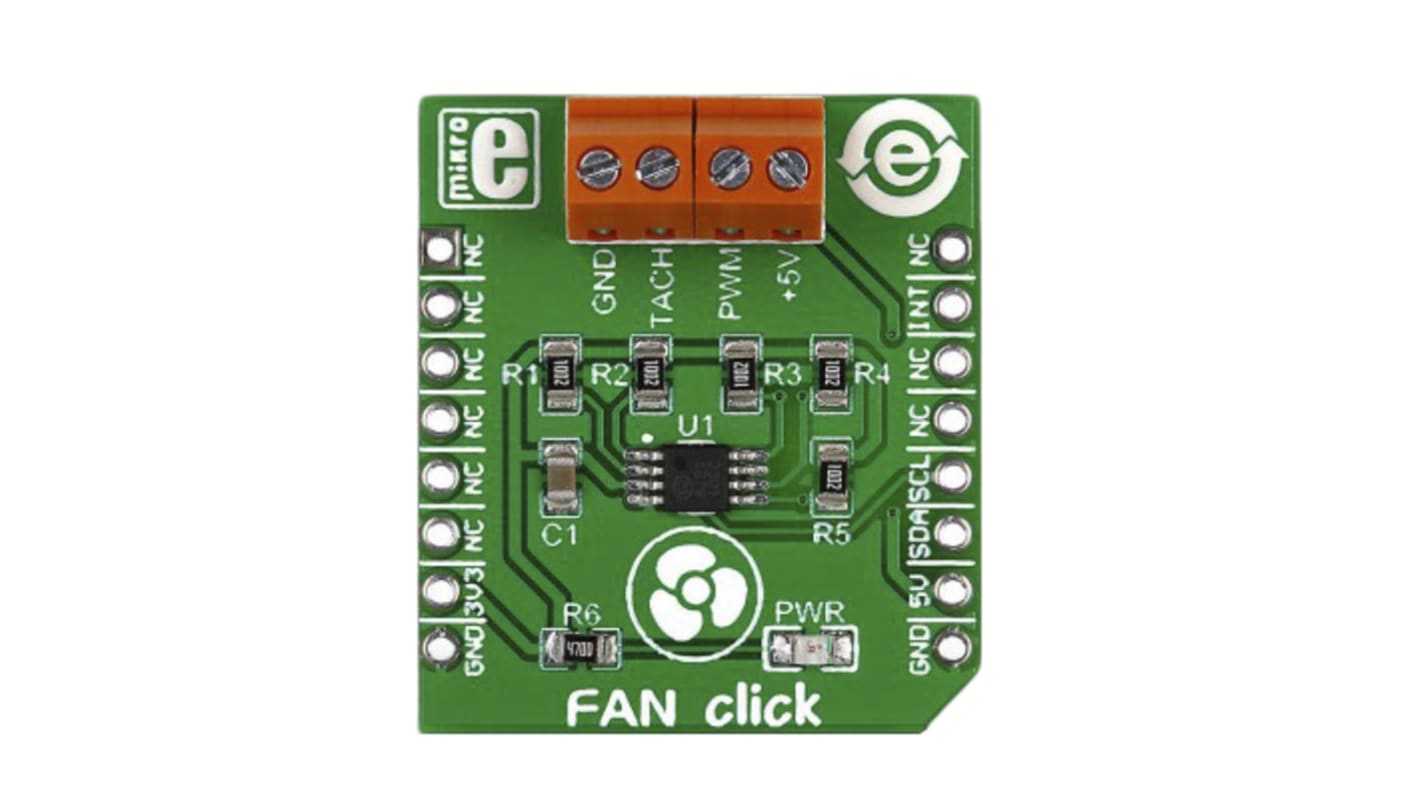

MikroElektronika ファンクリック 開発キット, ファンクリック EMC2301, MIKROE-2004

Fan clickは、コンピュータや他の電子機器で冷却装置として一般的に使用されている5 V 4線式ファンの給電及び制御用のEMC2301コントローラを搭載しています。コントローラは、4つのプログラム可能な周波数帯で9.5 Hz → 29 KHzのPWM速度をサポートしています。制御アルゴリズムと回路内のクロックにより、指定したファンの回転速度を500 → 16000 RPMの範囲で1 %の精度で調整できます。TACHピンは、ファンの動作のフィードバックを提供します。Fan clickには、ファンの劣化検出機能とファンのストールに関するアラート機能も組み込まれています(ファンドライバは割り込みを送信している間もストールしたファンの修理を試みます)。これらのアラートはmikroBUS INTピンを介して送信されます。 それ以外の場合、Fan clickはI2Cインターフェイスを介してターゲットのMCUと通信します。
