Supertex SR087DB1はインダクタレススイッチング電源で、120 / 230 V acラインから直接動作します。12.6 Vと5.0 Vの2つの出力を提供します。動作原理は、整流AC入力が出力電圧を下回ったらパストランジスタをオンにし、出力蓄電コンデンサが基準点まで充電されたらオフにします。出力コンデンサは正弦波の立ち上がりエッジで充電されるため、磁石を使用しなくても十分な効率を得ることができます。

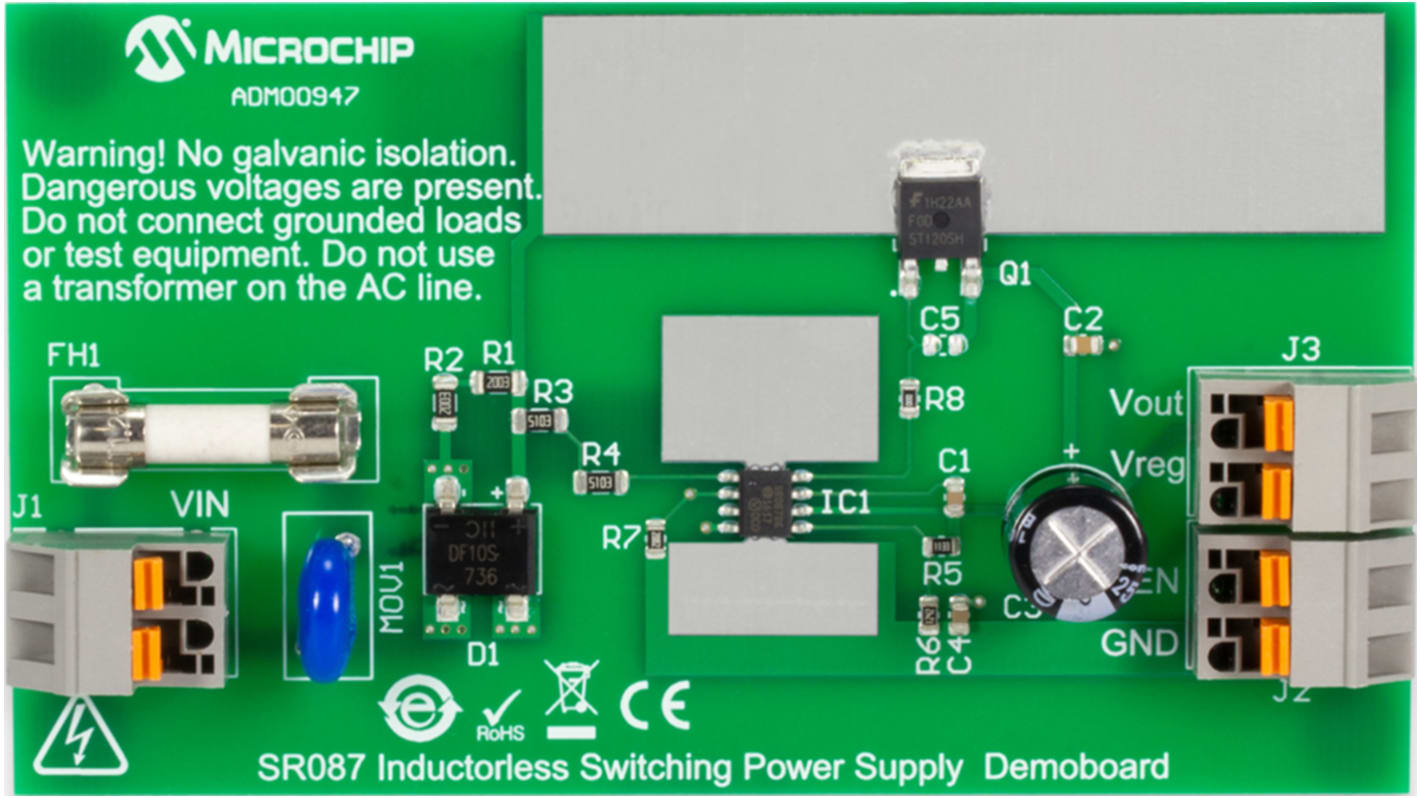

SR087インダクタレススイッチング電源デモボード(ADM00947) x 1
AC入力(VIN): 90 → 270 V ac、45 → 65 Hz
VOUT(無負荷): 12.6 V ± 8 % (9.0 → 50 Vで調整可能)
VREG: 5.0 V ± 5 %
IREG=60 mA (VIN=120 V acの場合)
IOUT + IREG=100 mA (VIN=120 V acの場合)
IREG=60 mA (VIN=230 V acの場合)
IOUT + IREG=60 mA (VIN=230 V acの場合)
52 % (VIN=120 V acの場合)
44 % (VIN=230 V acの場合)
62 mW (VIN=120 V acの場合)
200 mW (VIN=230 V acの場合)

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
