STマイクロ, 電源IC 開発キット, 評価ボード, モータ制御, 産業用モータ制御 用, STEVAL-CTM009V1

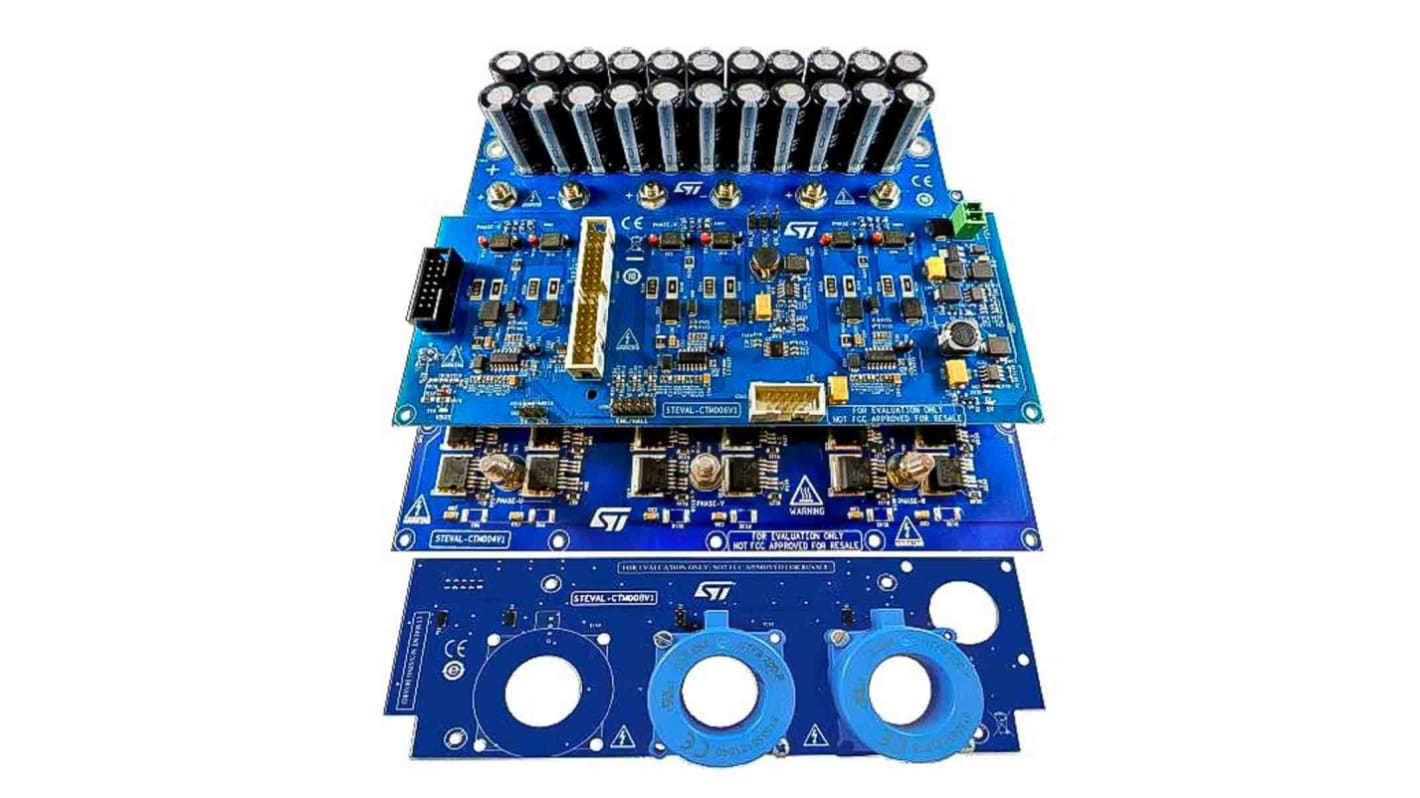

モータ制御用 STEVAL-CTM009V1 評価キットは、 STripFET ™ F7 技術をベースにした ST Power MOSFET の機能を実証するように設計されています。100V STripFET ™ F7 デバイス (STH31* N10F7) は、低電圧 ( 最大 48V) 、フォークリフト、ゴルフカート、電動工具などの高電流用途に最適です。STEVAL-CTM009V1 キットは、 STEVAL-CTM004V1 、 STEVAL-CTM005V1 、 STEVAL-CTM006V1 、 STEVAL-CTM008V1 ボードで構成されています。このボードは、三相モータ用のインバータ電力段を構築するために組み立てられています。STEVAL-CTM004V1 電源ボードは、絶縁金属基板（ IMS ）、熱保護用 NTCS 、及び各パワー MOSFET 用デカップリングゲート抵抗器を搭載しています。このボードは、 ST デバイスを H ² PAK-6 パッケージに実装します。ドライバステージは、 L6491 高電流対応ゲートドライバを備えた STEVAL-CTM006V1 ボードで、パワー MOSFET を駆動し、保護用のコンパレータを内蔵しています。

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
