STマイクロ, 評価ボード, 評価ボード, 6 ステップ BLDC センサレスドライバ 用, STEVAL-IHM043V1

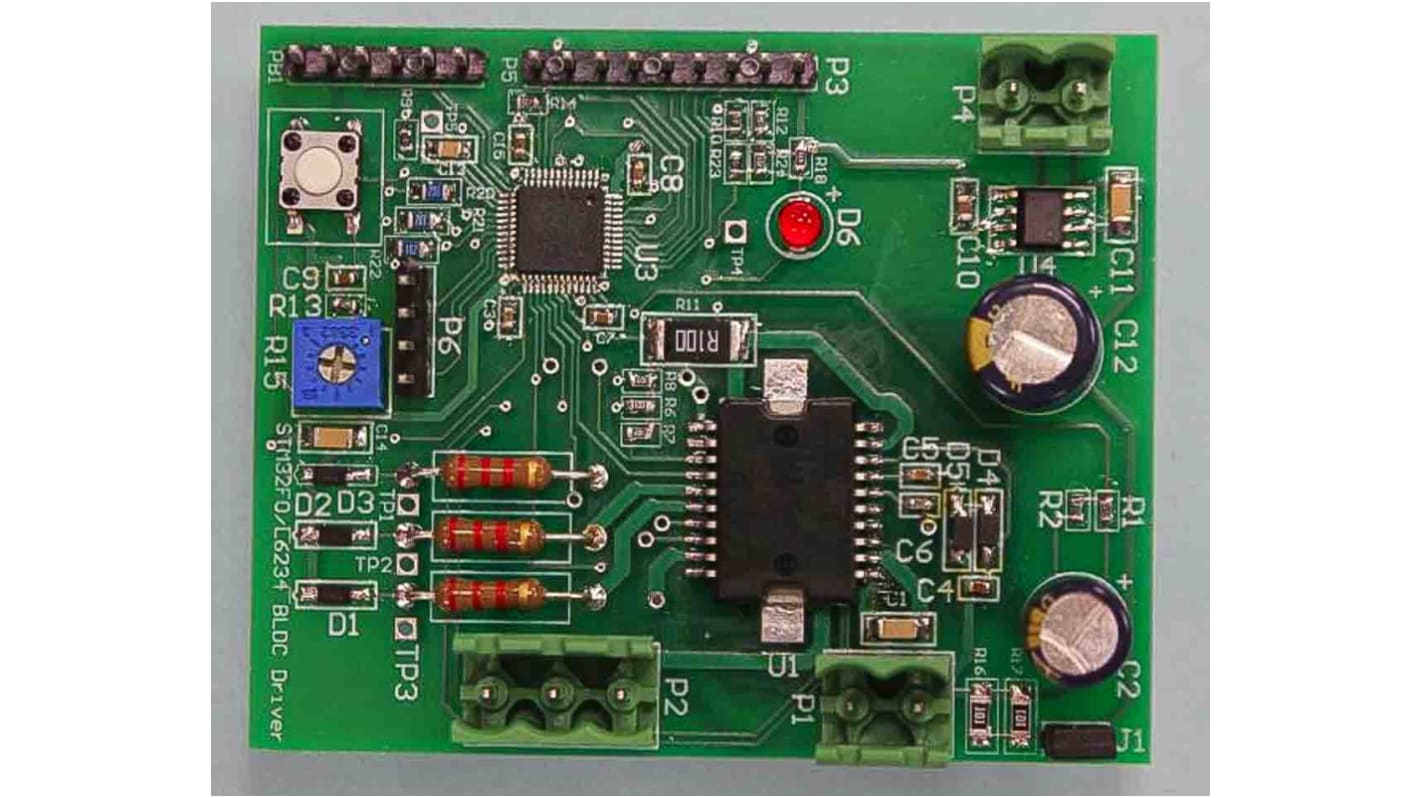

STEVAL-IHM043V1 デモボードは、センサレス 6 ステップ整流技術を使用してモータを駆動するように設計された 3 相永久磁石ブラシレスモータドライバです。このボードは、 7 → 42 V dc の DC 入力電圧で動作し、モータに 2 A の連続出力電流を供給できます。この回路は、 3 つの主要なブロックで構成されています。デジタル制御ブロックは、 STM32F051 マイクロコントローラを使用して制御アルゴリズムを実装し、電力段の制御信号を生成します。2 つ目のブロックは電力段で、 L6234 3 相モータドライバ IC を使用して実装された三相インバータブリッジで構成されています。この電源ブロックは、 ST78L33 リニアレギュレータを使用して、マイクロコントローラに 3.3 V ロジック電源を供給します。

入力電圧範囲： 7 → 42 V dc
出力電流： 2 A （ Peak 5 A ）
最大 100 % デューティサイクルで動作可能

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
