製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	STMicroelectronics
	プロダクトタイプ	リニアレギュレータ評価ボード
	電源管理機能	リニアレギュレータ
	併用可能製品	SMPS
	キットの分類	デモンストレーションボード
	搭載機器	L4984D
	キット名	350 W CCM PFCプリレギュレータデモンストレーションボード
	規格 / 承認	JEITA-MITI Class-D, EN61000-3-2 Class-D

	すべて選択
	ブランド STMicroelectronics
	プロダクトタイプリニアレギュレータ評価ボード
	電源管理機能リニアレギュレータ
	併用可能製品 SMPS
	キットの分類デモンストレーションボード
	搭載機器 L4984D
	キット名 350 W CCM PFCプリレギュレータデモンストレーションボード
	規格 / 承認 JEITA-MITI Class-D, EN61000-3-2 Class-D

Datasheet - EVL4984-350W

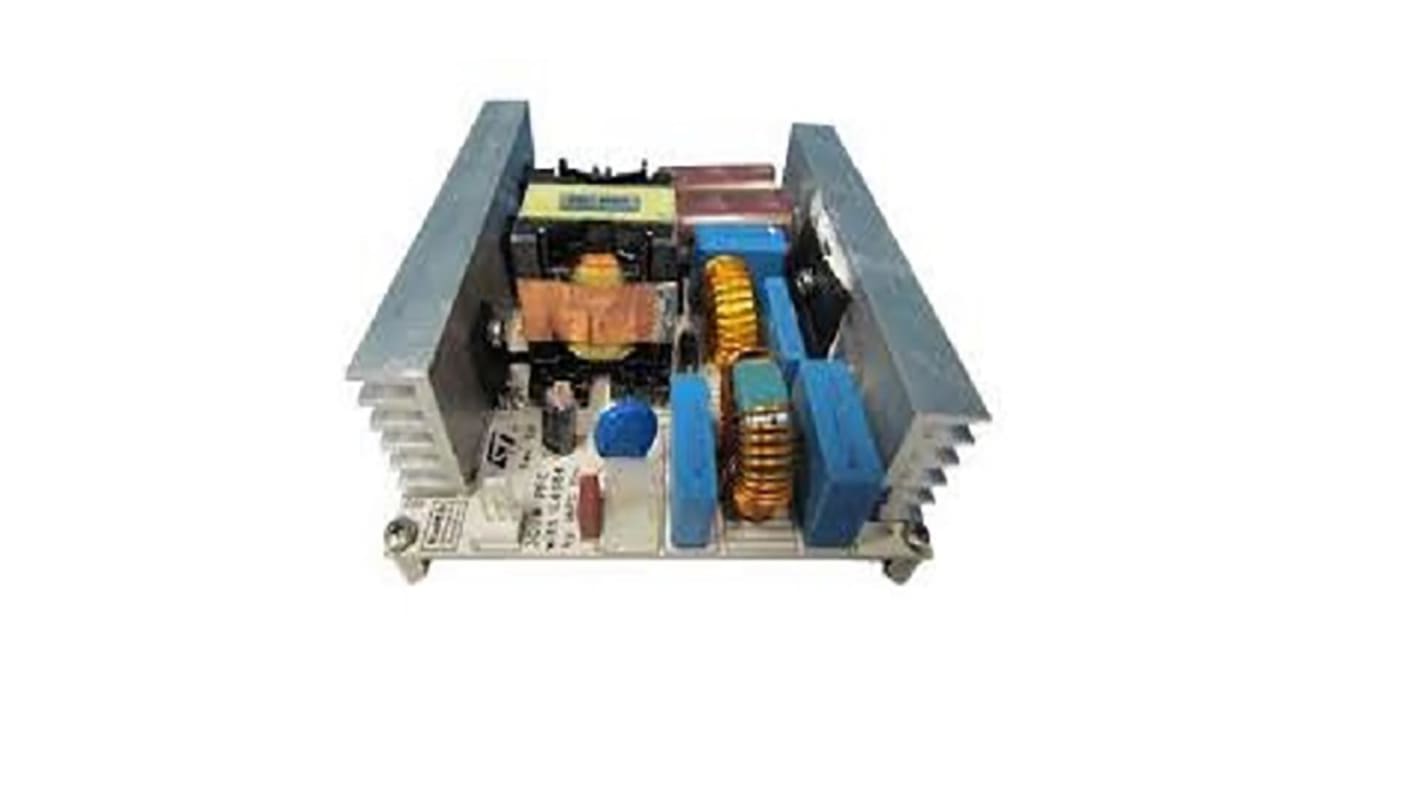

新しい L4984-350 W 導通モード PFC コントローラをベースにした EVL4984D シリーズのデモボードは、 350 W のワイドレンジ入力 PFC プリコンディショナを実装しています。150 W から数 kW のすべての SMPS に適合し、 IEC61000-3-2 及び JEITA-MITI規格に適合します。

ライン電圧範囲： 90 ～ 265 Vac

最小ライン周波数（ FL ）： 47 Hz

安定化出力電圧: 400 V

定格出力電力： 350 W

最大 2 FL 出力電圧リップル： 12.5 V

（ピークツーピーク）

ホールドアップ時間： 20 M （ VDROP はホールドアップ後

時間： 300 V ）

スイッチング周波数： 70 kHz

最小効率： 94 % （ Vin = 90 V ac 、

出力 = 350 W ）
