STMicroelectronics STGAP2HSCM絶縁4 Aシングルゲートドライバ用デモンストレーションボード デモボード, デモンストレーションボード, ネガティブゲート駆動 STGAP2HSCM, モータ 用,

電源管理開発キット の一覧へ
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。
RS品番:
210-2022
メーカー型番:
EVALSTGAP2HSCM
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

デモボード

電源管理機能

ネガティブゲート駆動

併用可能製品

モータ

キットの分類

デモンストレーションボード

搭載機器

STGAP2HSCM

キット名

STGAP2HSCM絶縁4 Aシングルゲートドライバ用デモンストレーションボード

規格 / 承認

No

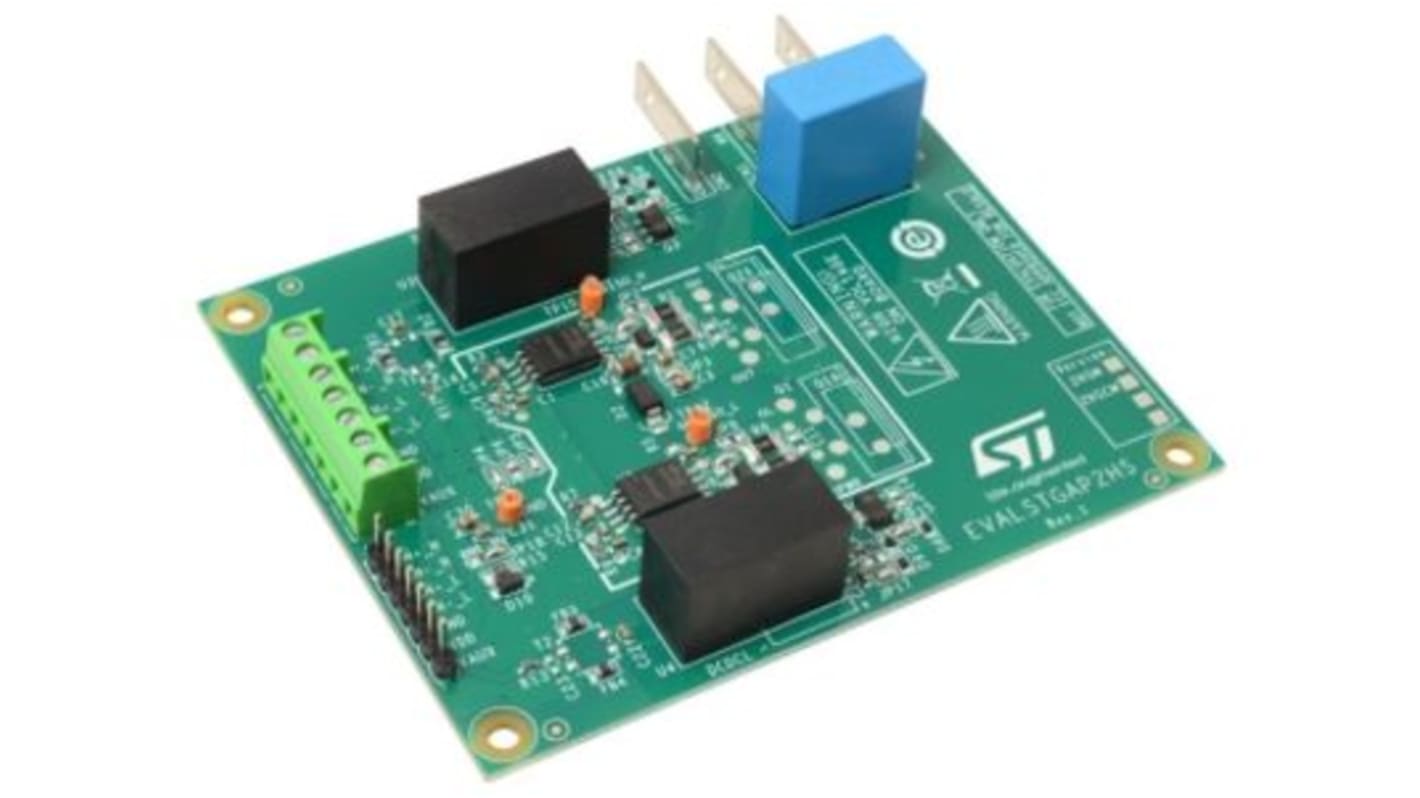

STMicroelectronics EVALSTGAP2HSCM は、絶縁型のシングルゲートドライバです。このゲートドライバは、電流容量 4 A 、レールツーレール出力を特徴とし、 MOSFET / IGBT パワースイッチを搭載した産業用途のモータドライバなどの高出力インバータ用途にも適しています。シングル出力ピンと Miller CLAMP 機能を備えた構成により、ハーフブリッジトポロジでの高速コモンテーション時にゲートスパイクを回避できます。このデバイスには保護機能が内蔵されています。 UVLO とサーマルシャットダウンは、信頼性の高いシステムを簡単に設計できるようになっています。

STMicroelectronics EVALSTGAP2HSCM は、絶縁型のシングルゲートドライバです。このゲートドライバは、電流容量 4 A 、レールツーレール出力を特徴とし、 MOSFET / IGBT パワースイッチを搭載した産業用途のモータドライバなどの高出力インバータ用途にも適しています。シングル出力ピンと Miller CLAMP 機能を備えた構成により、ハーフブリッジトポロジでの高速コモンテーション時にゲートスパイクを回避できます。このデバイスには保護機能が内蔵されています。 UVLO とサーマルシャットダウンは、信頼性の高いシステムを簡単に設計できるようになっています。

ボード

高電圧レール：最大 1200 V

負のゲート駆動

オンボードの絶縁型 DC-DC コンバータは、 VAUX = 5 V のハイサイド / ローサイドゲートドライバに給電し、最大絶縁耐圧は 5.2 kV です

オンボード又は 5 V で 3.3 V VDD ロジック電源が生成されます （外部適用）

簡単なジャンパ選択による駆動電圧設定： +15 / 0 V; +15 / -3 V; +19/0 V; +19 / -3 V

ボード

高電圧レール：最大 1200 V

負のゲート駆動

オンボードの絶縁型 DC-DC コンバータは、 VAUX = 5 V のハイサイド / ローサイドゲートドライバに給電し、最大絶縁耐圧は 5.2 kV です

オンボード又は 5 V で 3.3 V VDD ロジック電源が生成されます （外部適用）

簡単なジャンパ選択による駆動電圧設定： +15 / 0 V; +15 / -3 V; +19/0 V; +19 / -3 V

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
