STマイクロ, 開発キット, 評価キット, DC-DCコントローラ, AEK-MOT-2DC70S1

電源管理開発キット の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
210-8276
メーカー型番:
AEK-MOT-2DC70S1
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

電源管理機能

DC-DCコントローラ

キットの分類

評価キット

対象機器

AEK-MOT

キット名

Automotive-grade Dual DC motor driver up to 15A each

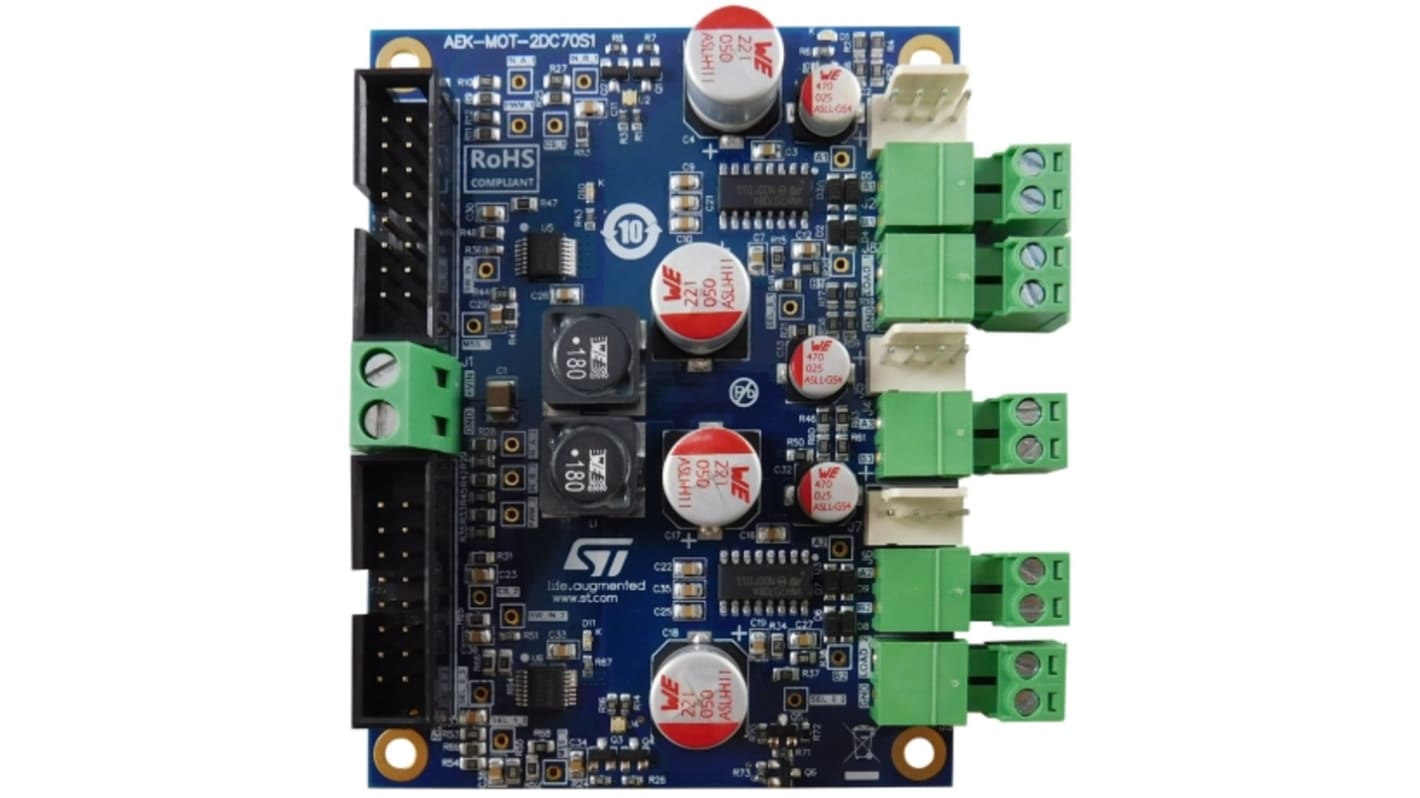

AEK-MOT-2DC70S1は、マルチDCモータ駆動用途向けの非常にコンパクトなソリューションで、同じボードにすべてのドライバと信号デコード機能を組み込んでいます。

AEK-MOT-2DC70S1は、電流検出機能とともに、3つの独立したエンコーダ入力を備えています。DCモータドライバは個別のハーフブリッジドライブを備えているため、最大3つの個別モータを2台のデバイスだけで、適切なドライブシーケンスを使用することができます。

このモータドライバは、2ホイール用途に最適で、エンジニアが非常にコンパクトなモータ制御ソリューションを構築することができます。2つのハイサイドドライバにより、システムアクチュエータ(単方向DCモータ、LED、ポンプなど)の追加駆動が可能になります。

すべての機能


- デュアルDCモータドライバ
パラレルドライブ
双方向
各デバイスの出力電流: 最大15 A
- DCモータドライバ x 3
最大2個のパラレル
双方向
- デュアルハイサイドドライバ
パラレルドライブ
DC単方向駆動に最適
一方のチャンネルは最大85 A、もう一方のチャンネルは最大25 A
- オプションのエンコーダ入力
3つの分離されたコネクタ
- サイズ: 65 mm x 83 mm
- AutoDevKitイニシアチブに含まれています。
- RoHS準拠

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
