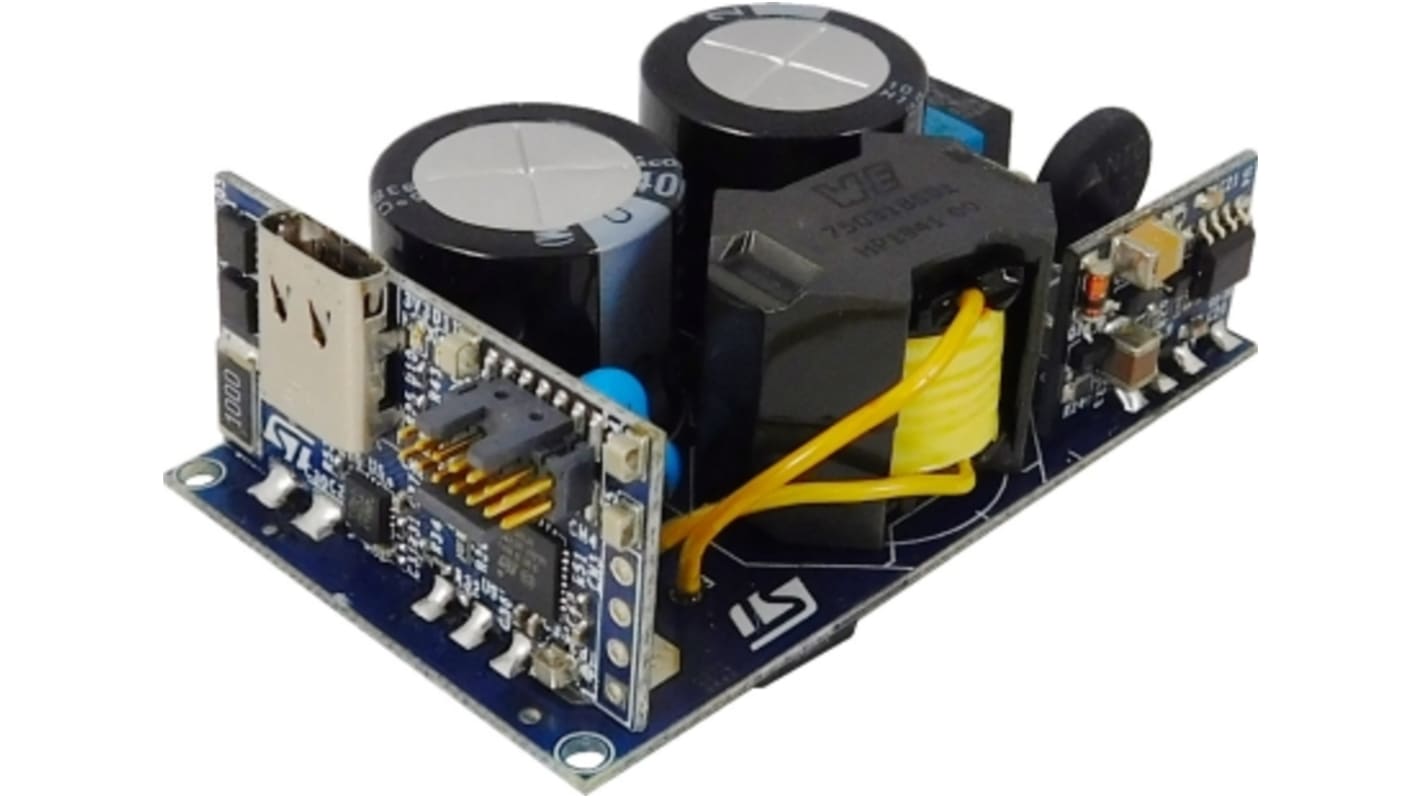

STEVAL-USBPD27S 27 W AC-DCアダプタリファレンス設計は、プログラマブル電源(PPS)をサポートするシングルUSB Type-Cポートと、アダプタ同期整流機能を備えたUSB電源供給プロバイダとして機能します。最小限の素材を使用することで、コンパクトでコスト効果の高いアダプタを簡単に設計できます。

このリファレンスデザインは、幅広い入力電圧に対応し、2つの正常に調整された固定PDO (5 V @ 5 A、9 V @ 3 A)と2つのAPDO (5 VProg @ 5 A、9 VProg @ 3 A)を提供し、公表された電圧範囲(プログラマブル電源又はPPS)に合わせて微調整し、USB Power Delivery仕様の要件に従ってVCONNを管理します。

このアダプタは、最も厳しい省エネ推奨(EU CoC – Tier 2 ver. 5及びDOE Level VI)に適合し、 < 無負荷時の消費電力: 40 mW 9 VProg@3 A APDOを除く、すべてのPDOはCoCバージョン5 - テーマ2及びDOEレベルVIの要件に準拠し、アクティブモードでの最小4ポイント平均効率に準拠することを保証します。

このシステムは、115 V ac及び230 V acの入力電圧で、標準的な平均検出器を使用して、導通ノイズ発生及びEN55022 (クラスB)の適合性を確認するためにテストされています。

USB Power Delivery 3.1 Power Brick認定(TID: 5445)

ユニバーサル入力主電源電圧範囲: 90 → 264 V ac (ライン周波数: 45 → 65 Hz)

PD出力

○ 2つの固定PDO: 5 V @ 5 A、9 V @ 3 A

○ 2つのAPDO (PPS): 5 VProg @ 5 A、9 VProg @ 3 A

PPSモード: 20 mVステップ(CV)、50 mAステップ(CC)

出力電力: 27 W

CoC Ver. 5 - Tier 2及びDOE Level VI要件に準拠したアクティブモードでの最小4点平均効率

< 無負荷時のスタンバイ電力: 40 mW

オンボードMCUで制御されるアダプティブ同期整流

負荷フィードフォワード

OVP、UVP、OC、短絡保護

CCラインでIEC61000-4-2レベル4を超えるESD保護

IEC61000-4-に準拠した、8 / 20 μsの波形で最大35 AのVBUSピンのサージ電流に対する耐性5

EN55022 (クラスB)の導通ノイズ発生規格に準拠

コンパクトなフォームファクタ:

○ 寸法: 59 x 35 x 21 mm

○ 10.2 W/インチ3の電力密度

RoHS準拠

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

すべて選択	製品情報	内容
	ブランド	STMicroelectronics
	電源管理機能	電力管理
	キットの分類	評価キット
	対象機器	STEVAL
	キット名	Compact 27W USB Type-C Power Delivery 3.1 with PPS adapter reference design
