- RS品番:
- 215-0834
- メーカー型番:
- STEVAL-DPSTPFC1
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 215-0834
- メーカー型番:
- STEVAL-DPSTPFC1
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

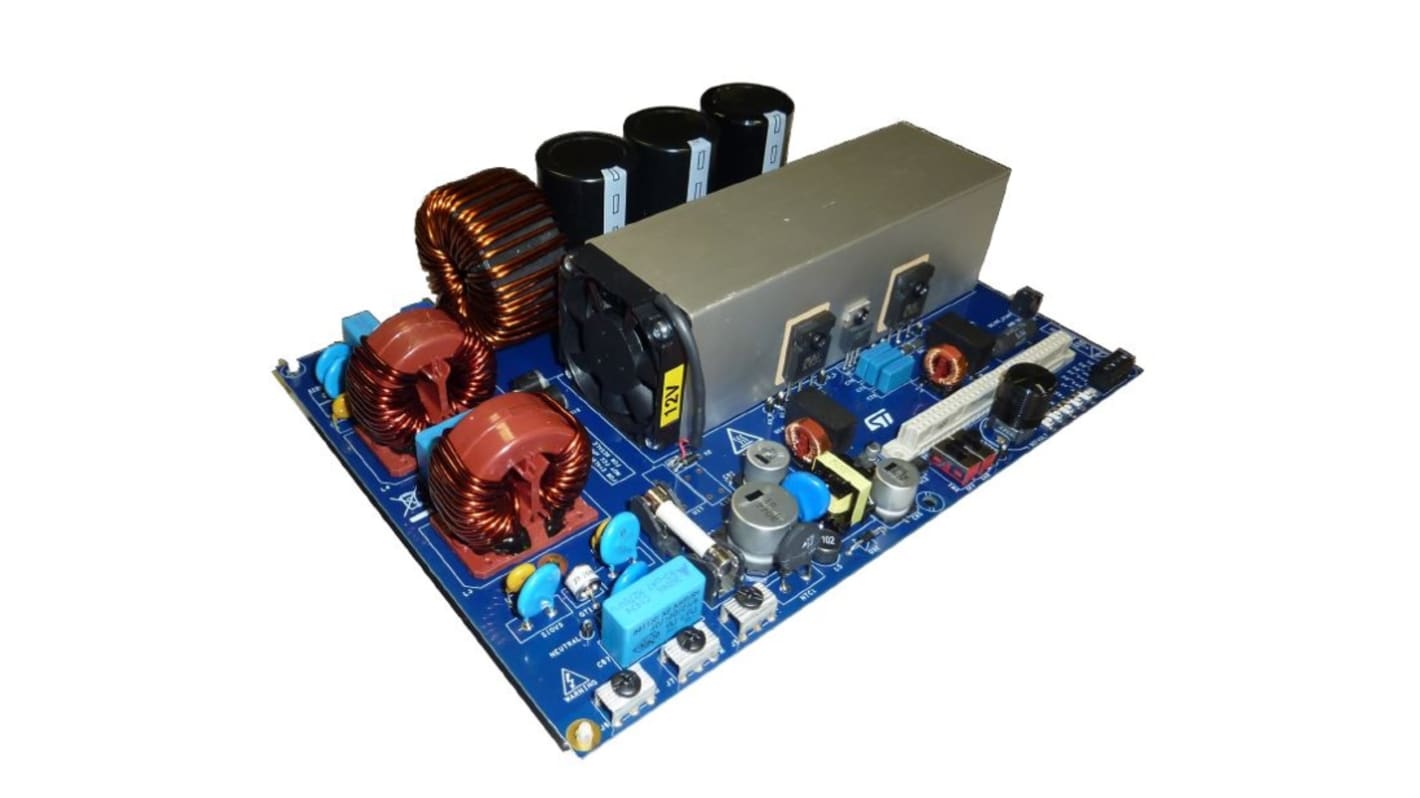

TN3050H-12WY および SCTW35N65G2V を使用した、突入電流リミッタリファレンス設計を備えた STEVAL-DPSTPFC1 3.6 kW トーテムポール PFC
STEVAL-DPSTPFC1 3.6 kW ブリッジレストーテムポールブースト回路は、突入電流リミッタ( ICL )を備えた DIGITAL POWER Factor Correction最新の ST パワーキットデバイスを備えた革新的なトポロジの設計に役立ちます。シリコンカーバイド MOSFET ( SCTW35N65G2V )、サイリスタ SCR ( TN3050H-12WY )、絶縁 FET ドライバ( STGAP2S )、 32 ビット MCU ( STM32F334 )です。
リファレンス設計には、ブリッジレストーテムポールブースト(突入電流リミッタ回路、スイッチドライバ、補助電源を搭載)を搭載した電源ボード、 MCU を搭載した制御ボード、 PFC/ICL 制御ファームウェア、ソフトウェアデバッグ用のアダプタボードが含まれています。
このリファレンス設計により、 72 kHz で動作するコンパクトなコンバータへの経路も開放され、高 Peak Efficiency 、低 THD 歪み( 97.5 % 、 THD 3.7 % )、及び低 BOM を実現します。最大 4 kV の EMC 規格に適合する堅牢な回路を実現し、 EMI 放射を低減しながら高いスイッチング寿命を実現しています。
AC ライン極性スイッチャとして使用されるサイリスタ SCR により、電源投入時又はラインドロップリカバリ時にアクティブ電流の制限を達成できます。 PFC の効率が最適で、 EMI バウンス効果は発生しません。
リファレンス設計には、ブリッジレストーテムポールブースト(突入電流リミッタ回路、スイッチドライバ、補助電源を搭載)を搭載した電源ボード、 MCU を搭載した制御ボード、 PFC/ICL 制御ファームウェア、ソフトウェアデバッグ用のアダプタボードが含まれています。
このリファレンス設計により、 72 kHz で動作するコンパクトなコンバータへの経路も開放され、高 Peak Efficiency 、低 THD 歪み( 97.5 % 、 THD 3.7 % )、及び低 BOM を実現します。最大 4 kV の EMC 規格に適合する堅牢な回路を実現し、 EMI 放射を低減しながら高いスイッチング寿命を実現しています。
AC ライン極性スイッチャとして使用されるサイリスタ SCR により、電源投入時又はラインドロップリカバリ時にアクティブ電流の制限を達成できます。 PFC の効率が最適で、 EMI バウンス効果は発生しません。
特長と利点
Peak Efficiency
コンパクトな PFC コンバータです
スイッチング寿命が長い
4 kV で EMI normative に準拠
RoHS及びWEEE 規格に準拠
コンパクトな PFC コンバータです
スイッチング寿命が長い
4 kV で EMI normative に準拠
RoHS及びWEEE 規格に準拠
用途
EV / HEV オンボード充電器です
充電ステーション
モータ駆動、動作制御
UPS 、産業用バッテリ充電器
サーバー / 通信 SMPS です
充電ステーション
モータ駆動、動作制御
UPS 、産業用バッテリ充電器
サーバー / 通信 SMPS です
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
併用可能製品 | ST 電源キット |
キットの分類 | 開発キット |
対象機器 | STM32F334 |
キット名 | Totem Pole PFC |
