- RS品番:
- 215-0835
- メーカー型番:
- STEVAL-ISA211V1
- メーカー/ブランド名:
- STMicroelectronics
7 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥26,741.00
(税抜)
¥29,415.10
(税込)
個 | 単価 |
1 + | ¥26,741.00 |
- RS品番:
- 215-0835
- メーカー型番:
- STEVAL-ISA211V1
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

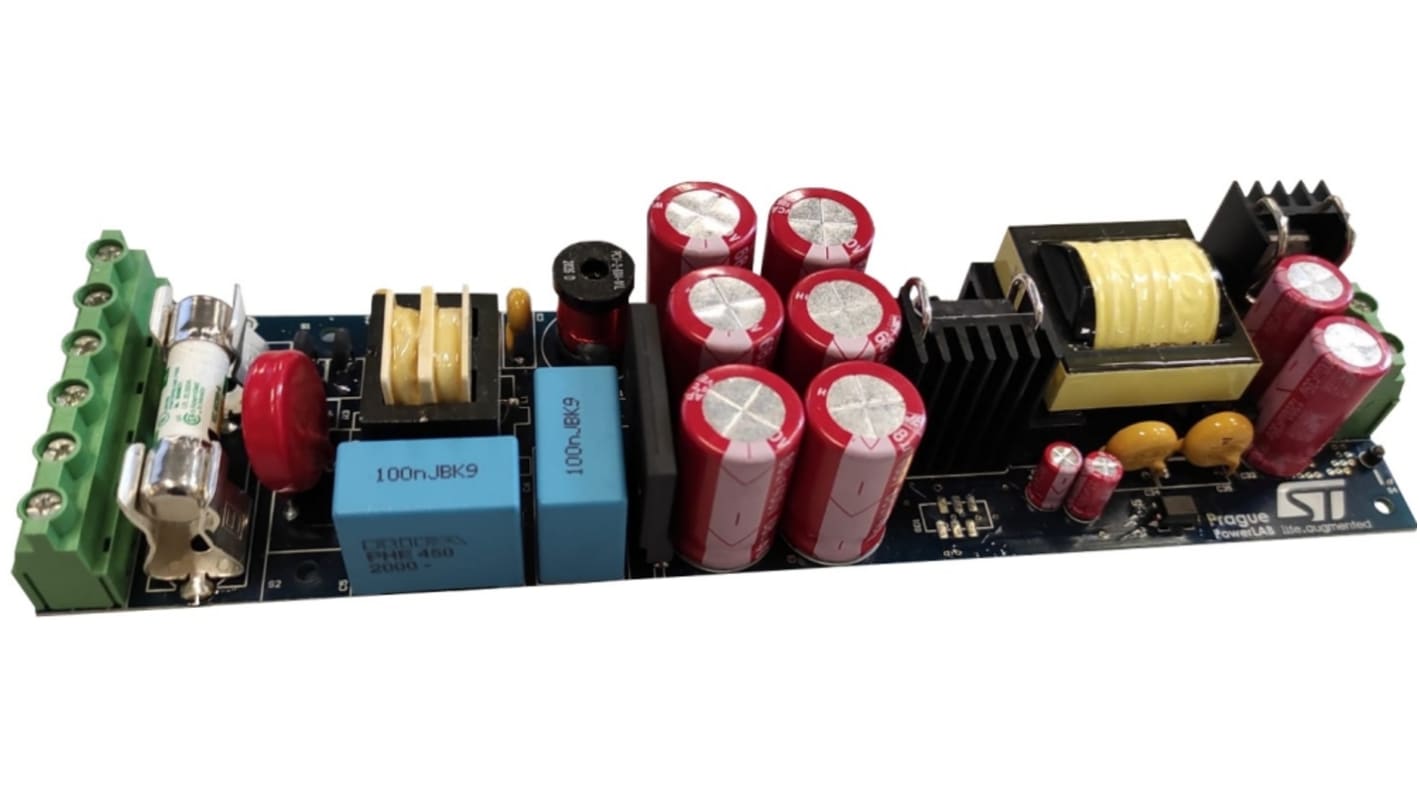

STEVAL-ISA211V1 100 W 超ワイドレンジフライバックコンバータは、 L6566BH ベースです
STEVAL-ISA211V1 フライバックコンバータは、産業又は太陽光発電分野向けに補助電源として使用するように設計されています。STEVAL-ISA211V1 は、 L6566BH マルチモードコントローラ及び STW12N170K5 1700 V MDmesh K5 パワー MOSFET をベースにしており、絶縁出力を備えた 1 スイッチフライバックトポロジになっています。L6566BH には、 840 V の高電圧スタートアップが組み込まれており、 STD1NK60T4 パワー MOSFET が最大 1 kV まで増幅されています。
強化絶縁の 24 V / 100 W 出力は、さまざまな用途で使用できます。入力電圧範囲は、標準の欧州電圧( 230 V ac )から始まり、 690 V ac 又は 1 kV dc で終わります。短時間又は低出力電力の場合、このコンバータは、最小 150 V dc の電圧で動作できます。このコンバータは固定周波数モードで動作しますが、 1 つの抵抗器を変更することで、擬似共振モードに簡単に設定することができます。
強化絶縁の 24 V / 100 W 出力は、さまざまな用途で使用できます。入力電圧範囲は、標準の欧州電圧( 230 V ac )から始まり、 690 V ac 又は 1 kV dc で終わります。短時間又は低出力電力の場合、このコンバータは、最小 150 V dc の電圧で動作できます。このコンバータは固定周波数モードで動作しますが、 1 つの抵抗器を変更することで、擬似共振モードに簡単に設定することができます。
特長と利点
幅広い入力電圧範囲: 230 → 690 V ac 、 250 → 1000 V dc
出力: 24 V / 100 W
短い時間低電圧( 50 W 出力の場合は長い時間):最小 150 V dc / 180 V ac
固定周波数又は擬似共振動作を選択可能です
1 kV の高電圧スタートアップ機能を内蔵
ソフトスタート回路を変更しました
オプションのブラウンアウト保護
RoHS対応
出力: 24 V / 100 W
短い時間低電圧( 50 W 出力の場合は長い時間):最小 150 V dc / 180 V ac
固定周波数又は擬似共振動作を選択可能です
1 kV の高電圧スタートアップ機能を内蔵
ソフトスタート回路を変更しました
オプションのブラウンアウト保護
RoHS対応
用途
STEVAL-ISA211V1 フライバックコンバータは、信頼性が高くエネルギー効率の高い補助 SMPS 又は産業用電源を必要とする用途に最適です。この汎用フライバックコンバータはダウンタイムの防止に役立ち、産業分野や太陽光発電分野に適しています。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
電源管理機能 | フライバックコンバータ |
併用可能製品 | 電源 |
キットの分類 | 開発キット |
対象機器 | L6566BH |
キット名 | Ultra-Wide Range Flyback Converter |
