- RS品番:
- 215-4817
- メーカー型番:
- B-STLINK-ISOL
- メーカー/ブランド名:
- STMicroelectronics
- RS品番:
- 215-4817
- メーカー型番:
- B-STLINK-ISOL
- メーカー/ブランド名:
- STMicroelectronics
その他
詳細情報

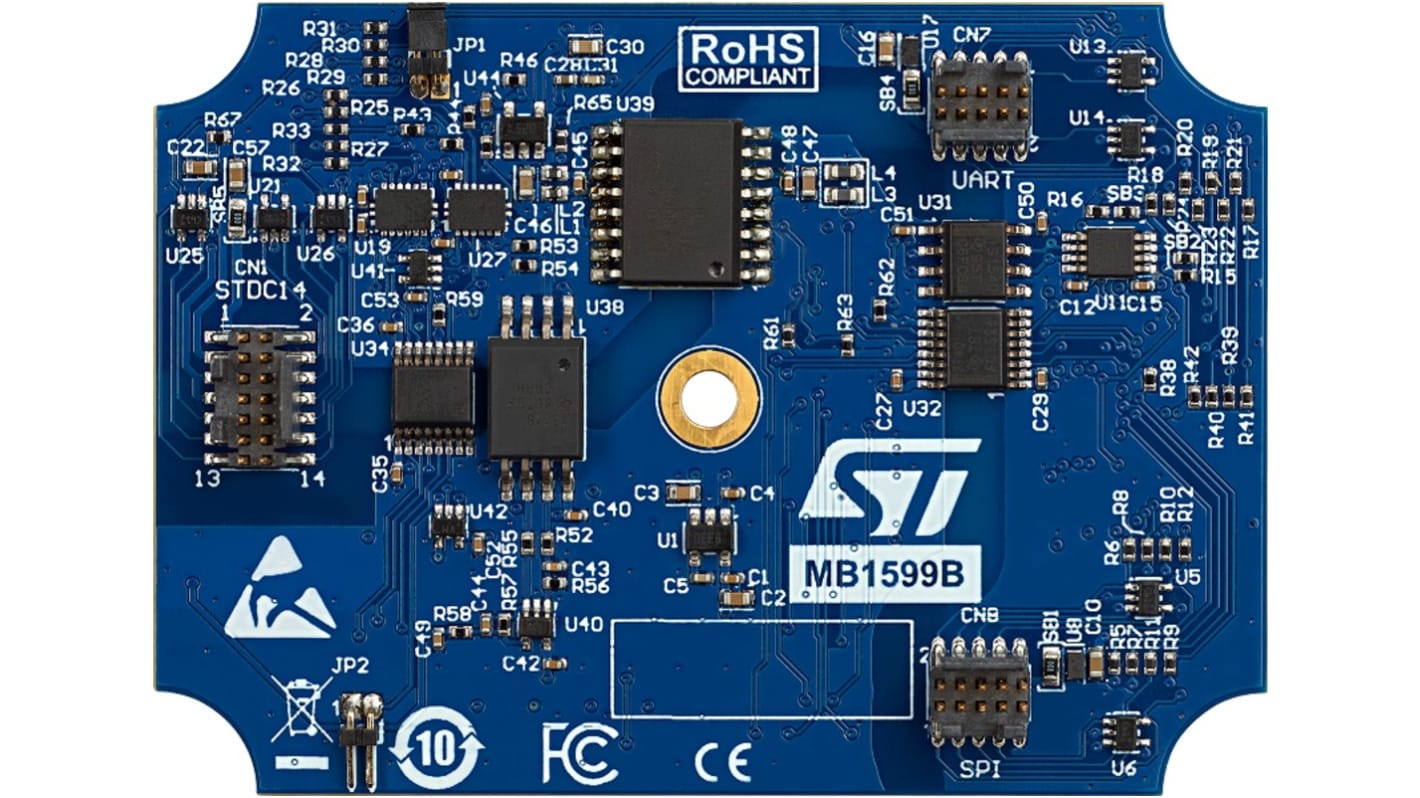

STMicroelectronics B-STLINK-ISOL ボードは、 STLINK-V3SET 用の追加モジュールです。 3.3 V → 1.65 V で動作する STM32 マイクロコントローラターゲットに対して、ガルバニック絶縁と電圧適応を実行しますSTDC14 コネクタを介して STM32 デバッグプローブ( JTAG / SWD / SWV / VCP )として使用すると、モジュールをオリジナルの STLINK-V3SET ケースに直接密閉できます。また、ブリッジ信号やその他のコネクタにアクセスするときに、 STLINK-V3SET メインボード( MB1441 )とアダプタボード( MB1440 )の間に挿入することもできます。
STM32 デバッグ SWD 、 SWV 、 JTAG 信号用の入出力絶縁とレベルシフタです
VCP 仮想 COM ポート用の入力 / 出力絶縁及びレベルシフタです ( UART )信号
ブリッジ( SPI / UART / I2C / CAN / GPIO )信号用の入力 / 出力絶縁及びレベルシフタです
VCP 仮想 COM ポート用の入力 / 出力絶縁及びレベルシフタです ( UART )信号
ブリッジ( SPI / UART / I2C / CAN / GPIO )信号用の入力 / 出力絶縁及びレベルシフタです
仕様
特性 | |
---|---|
電源管理機能 | 電力管理 |
併用可能製品 | STM32 |
キットの分類 | アダプタボード |
対象機器 | STLINK-V3SET |
キット名 | Isolation and Voltage Adapter Board for STLINK-V3SET |
