RS品番:
215-5986
メーカー型番:
DT100118
メーカー/ブランド名:
Microchip
電源管理開発キット の一覧へ
3 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥49,350.00
(税抜)
¥54,285.00
(税込)
個
単価
1 +
¥49,350.00
RS品番:
215-5986
メーカー型番:
DT100118
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
Datasheet - DT100118
RoHSステータス: 適合

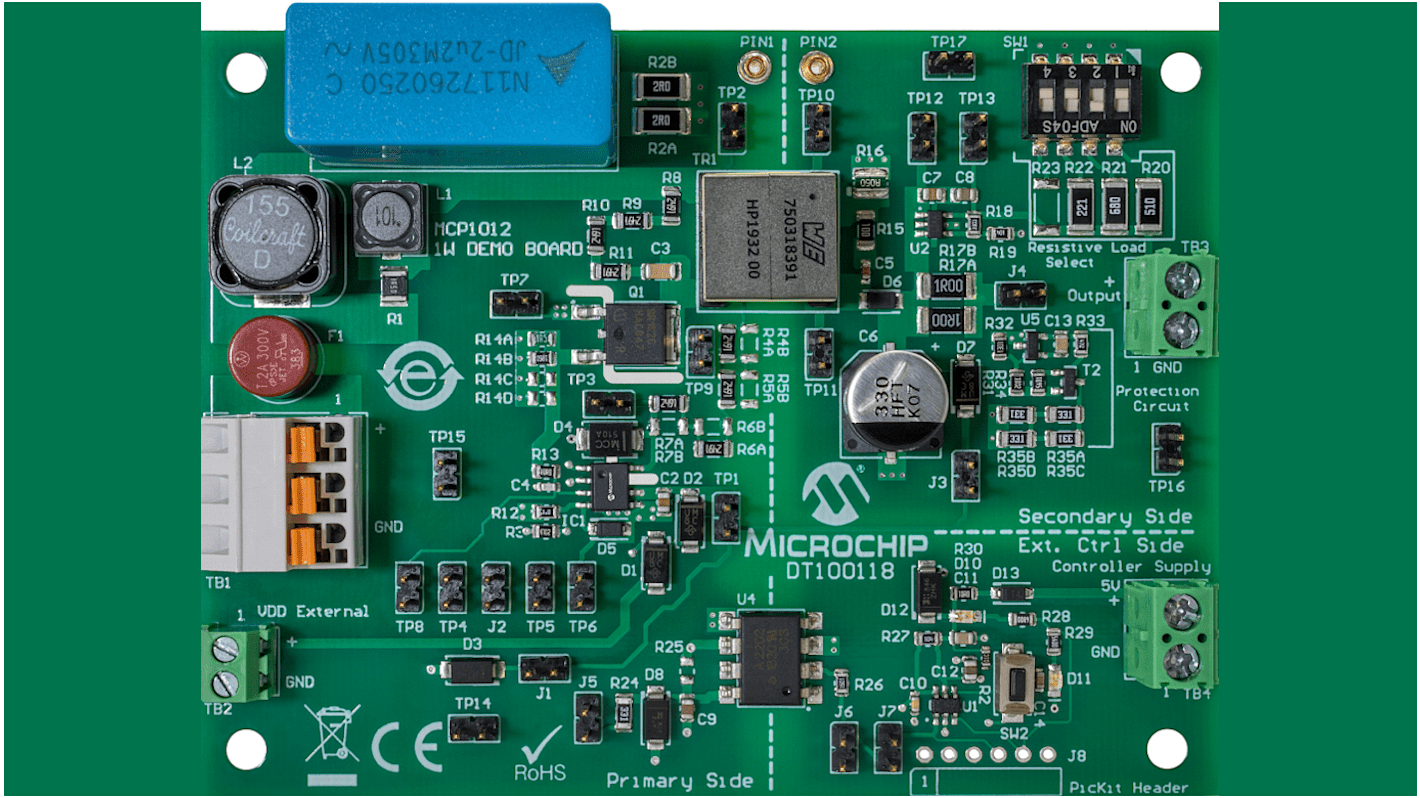

Microchip DT100118 は、 MCP1012 のシンプルな評価開発ツールで、機能を評価できます。MCP1012 は、オフラインフライバックコンバータを起動し、二次側コントローラと連携して動作する一次側コントローラです。Secondary Side Controller には Microchip Digitally Enhanced Power Analog ( DEPA )デバイス、 PIC ベースのデジタルコントローラなどを使用できます。セカンダリサイドコントローラの PIC リソースは、電源装置の独立した側に配置されているため、アプリケーション(ロード)に対してインタラクティブに使用できます。
高電圧スタートアップ(定格 500 V / 700 V )
内蔵オープンループ、 Peak 電流モード、起動用電流レギュレータ
電流調整弁 21 μ s オフ時間
プログラム可能な低周波数発振器( LFO )時間
サイクルごとの電流制限
連続導通モード( CCM )動作に対する保護
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
電源管理機能
AC/DCコンバータ
併用可能製品
MCP1012 を参照してください
キットの分類
デモンストレーションボード
対象機器
MCP1012
キット名
MCP1012 1W Demonstration Board
