STMicroelectronics 1.5 A同期ステップダウン電源スイッチングレギュレータ 降圧コンバータ評価ボード, 評価ボード, ステップダウンレギュレータ L6981, 電動工具 用, STEVAL-L6981NDR

電源管理開発キット の一覧へ

1個小計：*

￥7,086.00

(税抜)

￥7,794.60

(税込)

Add to Basket
数量を選択または入力
納期未定
  • 5 は海外在庫あり
在庫限り。入荷未定。
個
単価
1 +￥7,086

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
218-4821
メーカー型番:
STEVAL-L6981NDR
メーカー/ブランド名:
STMicroelectronics
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

STMicroelectronics

プロダクトタイプ

降圧コンバータ評価ボード

電源管理機能

ステップダウンレギュレータ

併用可能製品

電動工具

キットの分類

評価ボード

搭載機器

L6981

キット名

1.5 A同期ステップダウン電源スイッチングレギュレータ

規格 / 承認

No

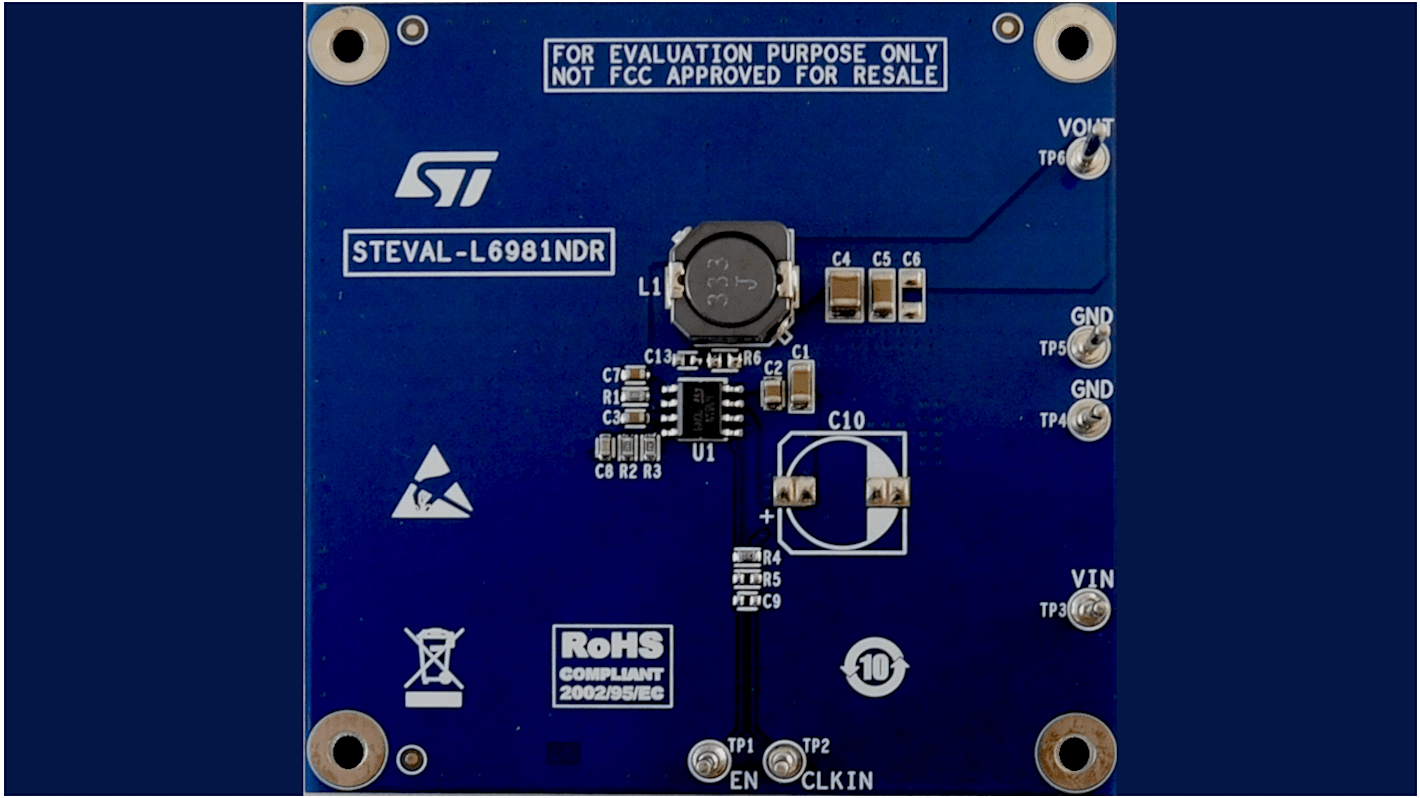

産業用電源システム用のL6981NDRベースの38 V、1.5 A同期ステップダウンスイッチングレギュレータ評価ボード


STMicroelectronics STEVAL-L6981NDRは、L6981NDR同期モノリシックステップダウンレギュレータをベースにし、最大1.5 A dcを供給します。

幅広い入力電圧範囲により、幅広い用途に適しています。

このデバイスは、SO 8Lパッケージでピーク電流モードアーキテクチャを実装し、内部補償を備えており、設計の複雑さとサイズを最小限に抑えることができます。

L6981は、低消費電力モード(LCM)と低ノイズモード(LNM)タイプを用意しています。

LCMは、制御された出力電圧リップルで軽負荷時の効率を最大化し、バッテリ駆動用途に最適です。

LNMは、スイッチング周波数を一定にし、出力電圧リップル過負荷電流範囲を最小限に抑え、ノイズに敏感な用途向けの仕様に適合します。

ENピンで有効 / 無効機能を管理します。標準的なシャットダウン電流は、無効状態で2 μAです。ENピンを引き上げると、デバイスがアクティブになり、内部1.3 msのソフトスタートが発生します。

両方の電源エレメントのパルスバイパルス電流検出により、効果的な定電流保護を実現し、サーマルシャットダウンにより、サーマルランアウェイを防止します。

  • 動作入力電圧: 3.5 → 38 V

  • 出力電圧: 0.85 V → VIN

  • 3.3 V及び5 Vの固定出力電圧タイプ

  • 出力電流: 1.5 A dc

  • 動作静止電流: 17 μA (固定Vout品番)

  • 内部補償ネットワーク

  • ノイズに敏感な用途向けの低ノイズモードバージョン

  • シャットダウン電流: 2 μA

  • 内部ソフトスタート

  • イネーブル機能

  • 過電圧保護

  • 出力電圧シーケンス

  • 熱保護

  • SO-8パッケージ

  • LNMデバイスの外部クロックと同期

    • 受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
